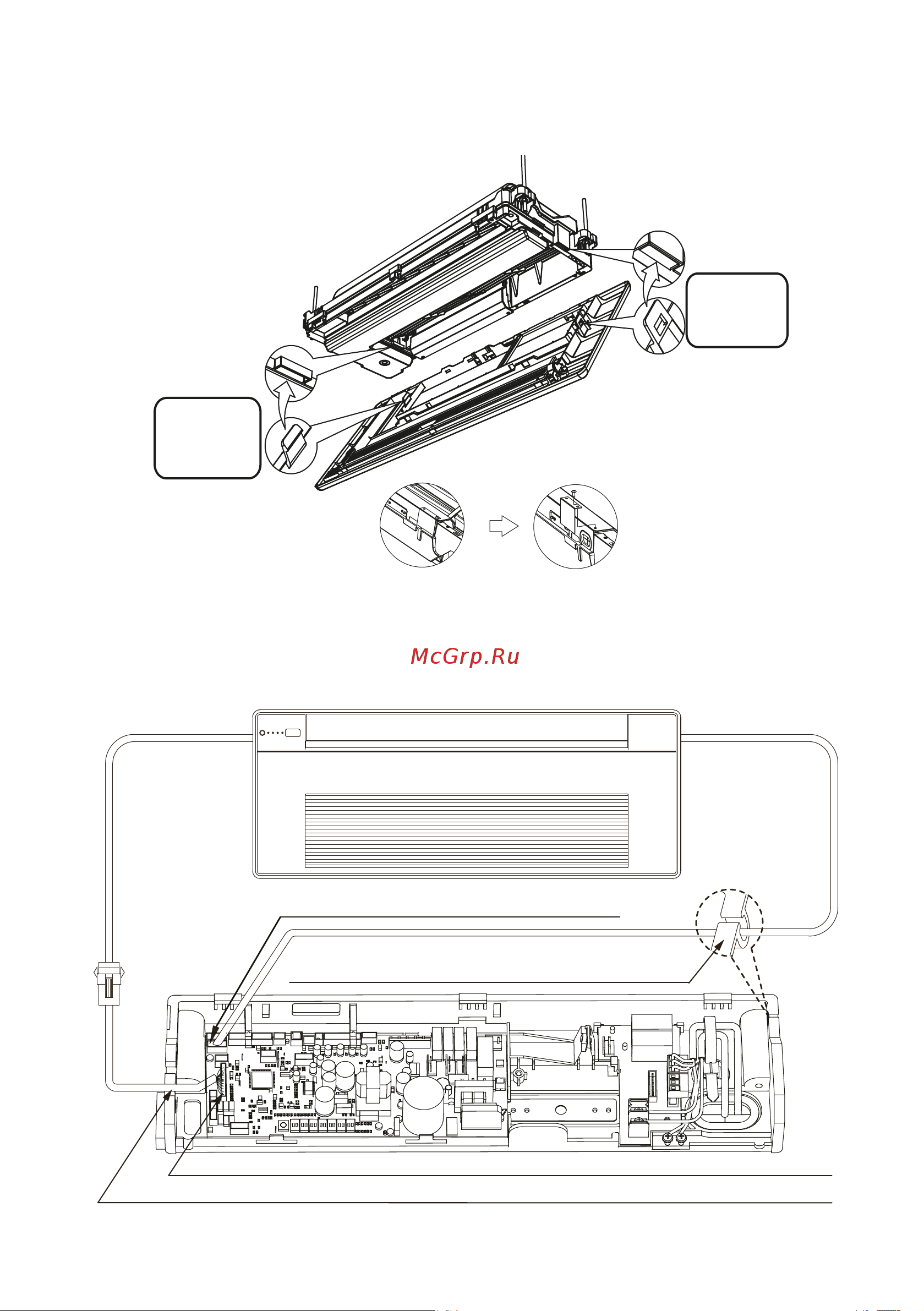

2. Установка панели
• Совместите панель с корпусом устройства в направлении, указанном стрелкой.
• На панели в сборе есть две конструкции фиксаторов для установки панели, порядок сборки
этих фиксаторов показан на рисунке ниже.
Соединяется
в первую
очередь
Соединяется
после
Заглушки удаляются
• Для подключения электропроводки панели: откройте крышку электрического блока управ-
ления кондиционера, подключите клеммы дисплея управления панели и клеммы двигателя
направляющей жалюзи к главной плате контроллера. кондиционер, как показано на рисунке.
LSM-H18-36B1CUA2
Провод панели
управления/
блока дисплея
Провод
электродвигателя
привода жалюзи
Разъем провода электродвигателя жалюзи
подключается к CN21 главной платы управления
Провод двигателя должен проходить через этот канал,
чтобы войти в электрический блок управления
Провод панели должен проходить через этот канал, чтобы войти в электрический блок управления
Разъем провода панели управления подключается к CN15 главной платы управления
22
