Водозаборник системы охлаждения
Для того чтобы снять кожух двигателя или
закрепить его после установки, соответ-
ственно, поднимите рычаг фиксатора и от-
ведите запорную скобу или установите скобу
и опустите рычаг фиксатора.
Замок кожуха двигателя
Через водозаборник вода поступает в систе-
му охлаждения двигателя.
Винт фрикционного демпфера румпеля
Регулятор фрикционного демпфера руля
служит для регулировки усилия на румпеле.
Более высокое усилие упрощает задачу под-
держания заданного курса, а также предот-
вращает перемещение подвесного мотора во
время транспортировки.
Для уменьшения сопротивления румпеля
поворачивайте регулятор фрикционного
демпфера против часовой стрелки.

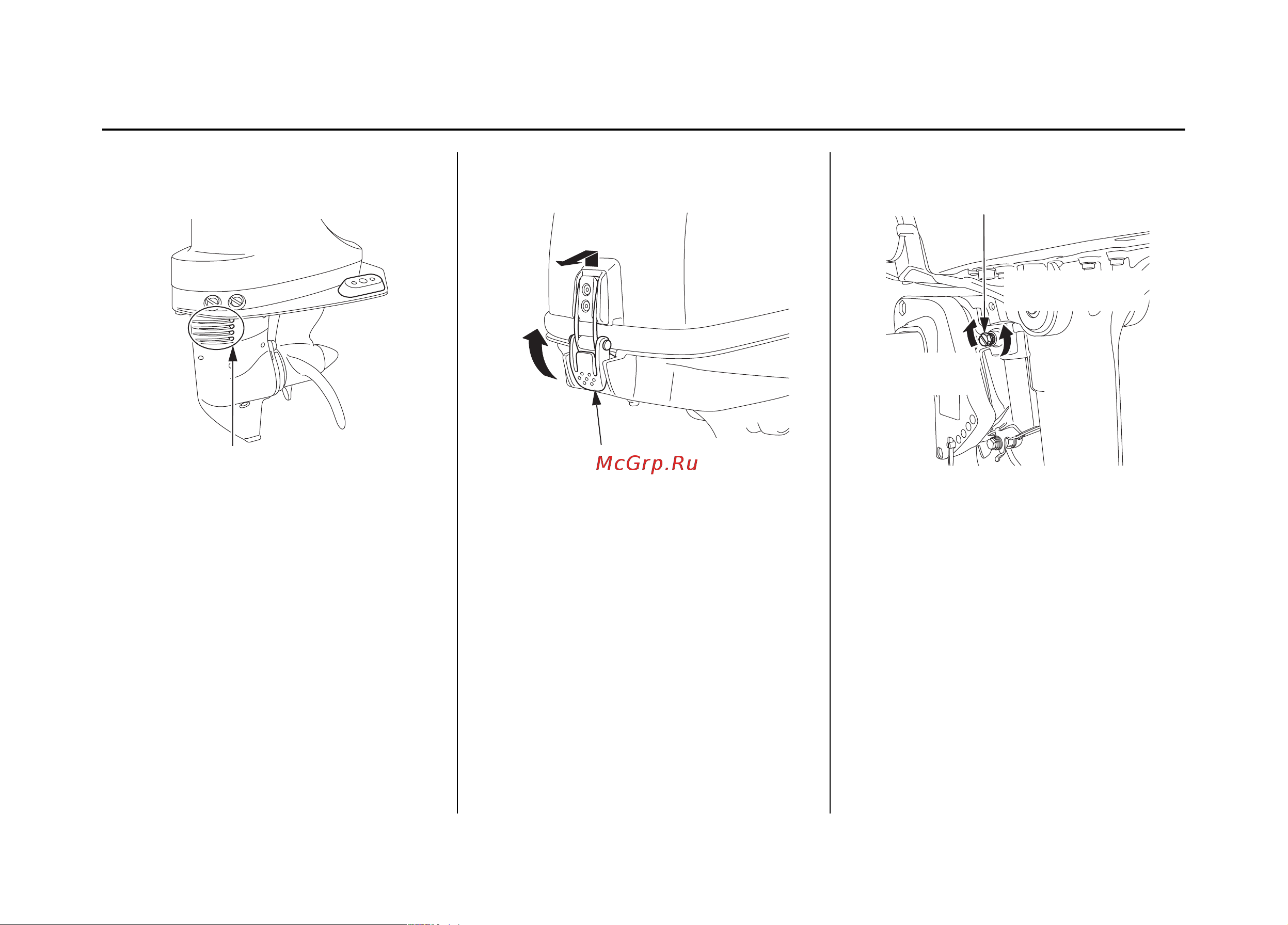

ОРГАНЫ УПРАВЛЕНИЯ
ВОДОЗАБОРНИК СИСТЕМЫ
ОХЛАЖДЕНИЯ
ЗАМОК КОЖУХА ДВИГАТЕЛЯ
ВИНТ ФРИКЦИОННОГО
ДЕМПФЕРА РУМПЕЛЯ
ЧТОБЫ ОСЛАБИТЬ
ЧТОБЫ ЗАТЯНУТЬ
