31
Подвесной мотор модели BF4A/BF5D/
BF6A оснащается 4-тактным двигателем
жидкостного охлаждения, который работает
на неэтилированном бензине. Также для
эксплуатации двигателя требуется моторное
масло. Перед пуском двигателя необходимо
выполнить следующие операции контроль-
ного осмотра.
ВНИМАНИЕ
Операции контрольного осмотра должны вы-
полняться при неработающем двигателе.
Перед каждым пуском осмотрите воду во-
круг судна на предмет масляных или топлив-
ных разводов.

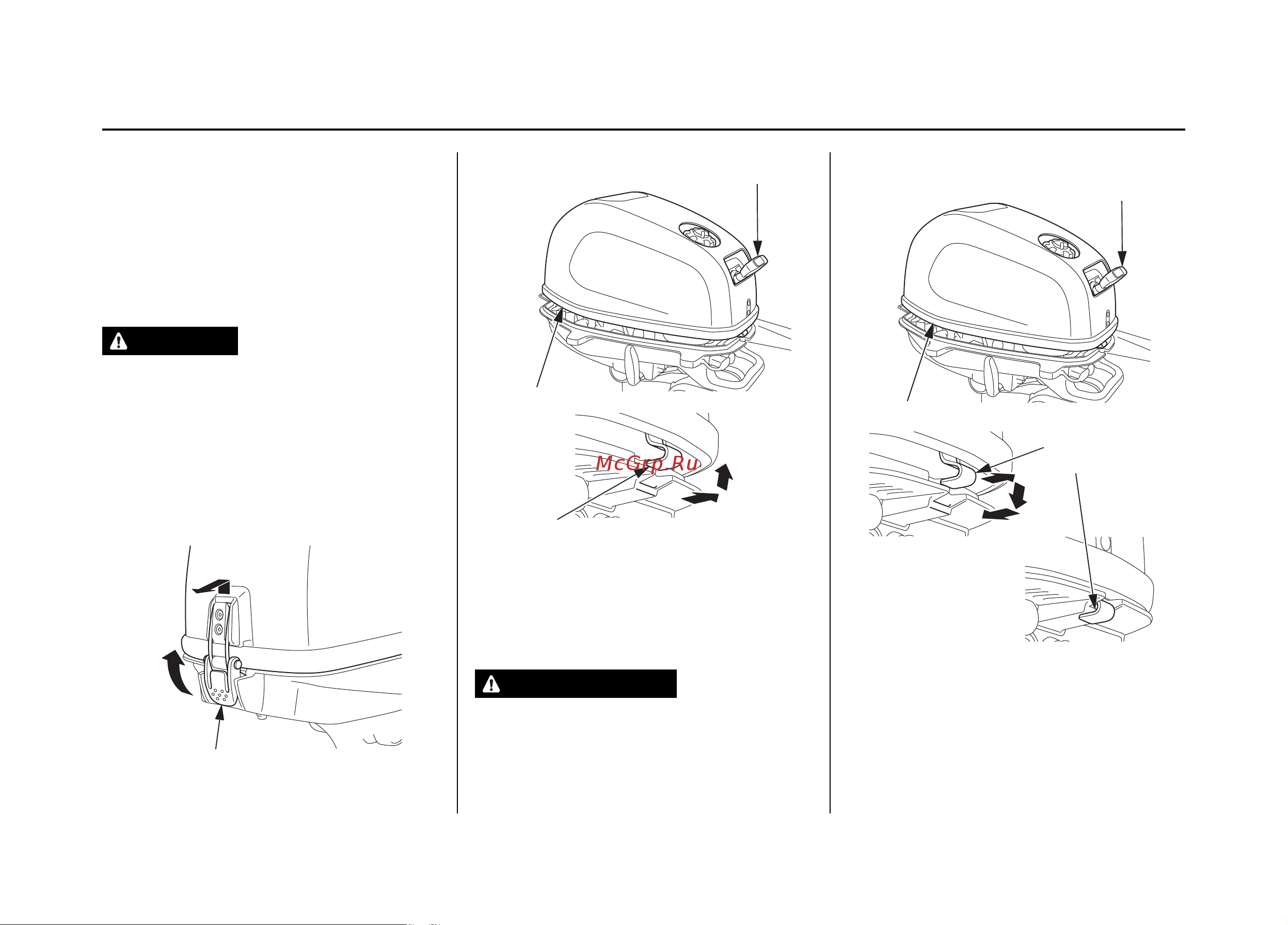

Для снятия кожуха двигателя отстегните
•
замок и сдвиньте кожух вперед. Отстегните
скобу кожуха двигателя, как показано.
Снимите кожух двигателя, поворачивая
рукоятку пускового шнура наружу.
ПРЕДУПРЕЖДЕНИЕ
Запрещается эксплуатировать подвесной
мотор со снятым кожухом.
Контакт с открытыми движущимися деталями
чреват травмированием.
Установка кожуха двигателя
Установите кожух двигателя, опустив его •
и поворачивая рукоятку пускового шнура
наружу. После установки кожуха на
двигатель зацепите запорную скобу, как
показано, затем застегните замок.
6. КОНТРОЛЬНЫЙ ОСМОТР ПЕРЕД ПУСКОМ
ЗАМОК КОЖУХА ДВИГАТЕЛЯ
СКОБА КОЖУХА ДВИГАТЕЛЯ
СКОБА КОЖУХА
ДВИГАТЕЛЯ
Снятие кожуха двигателя
РУКОЯТКА ПУСКОВОГО
ШНУРА
РУКОЯТКА ПУСКОВОГО
ШНУРА
КОЖУХ ДВИГАТЕЛЯ
КОЖУХ ДВИГАТЕЛЯ
