БЕЗОПАСНОСТЬ
• Пользователь обязан знать технику •
аварийной остановки двигателя. Изучите
назначение и работу всех органов
управления.
Не устанавливайте подвесной мотор, •
мощность двигателя которого превышает
рекомендуемые значения изготовителя
маломерного судна. Кроме этого,
убедитесь в надежности установки
подвесного мотора.
Запрещается допускать к управлению
•
подвесным мотором людей без
соответствующей подготовки.
При падении человека за борт следует
•
немедленно остановить двигатель.
Запрещается оставлять двигатель
•
работающим, если в воде рядом с
маломерным судном находятся люди.
Свободный конец аварийного линя
•
должен быть надежно зафиксирован на
запястье судоводителя.
Перед началом эксплуатации подвесного
•
мотора ознакомьтесь со всеми законами
и правилами управления маломерными
судами с подвесным мотором.
Не занимайтесь модернизацией
•
подвесного мотора.
Находясь на борту маломерного судна, •
всегда надевайте спасательный жилет.
Запрещается эксплуатировать подвесной
•
мотор со снятым кожухом. Контакт с
открытыми движущимися деталями
чреват травмированием.
Не демонтируйте предохранители,
•
предупреждающие таблички, крышки
или защитные устройства. Все
эти элементы предназначены для
обеспечения безопасности.
Противопожарные меры
Бензин является легковоспламеняющимся
веществом. Пары бензина взрывоопасны.
При обращении с бензином будьте предель-
но осторожны.
ХРАНИТЕ БЕНЗИН В МЕСТАХ,
НЕДОСТУПНЫХ ДЛЯ ДЕТЕЙ.
Снимайте переносной топливный бак с •
маломерного судна для заправки.
Заправку топливного бака следует
•
производить при неработающем
двигателе на хорошо проветриваемой
территории. Выполняйте работы на
безопасном расстоянии от источников
огня и искр; не курите поблизости.

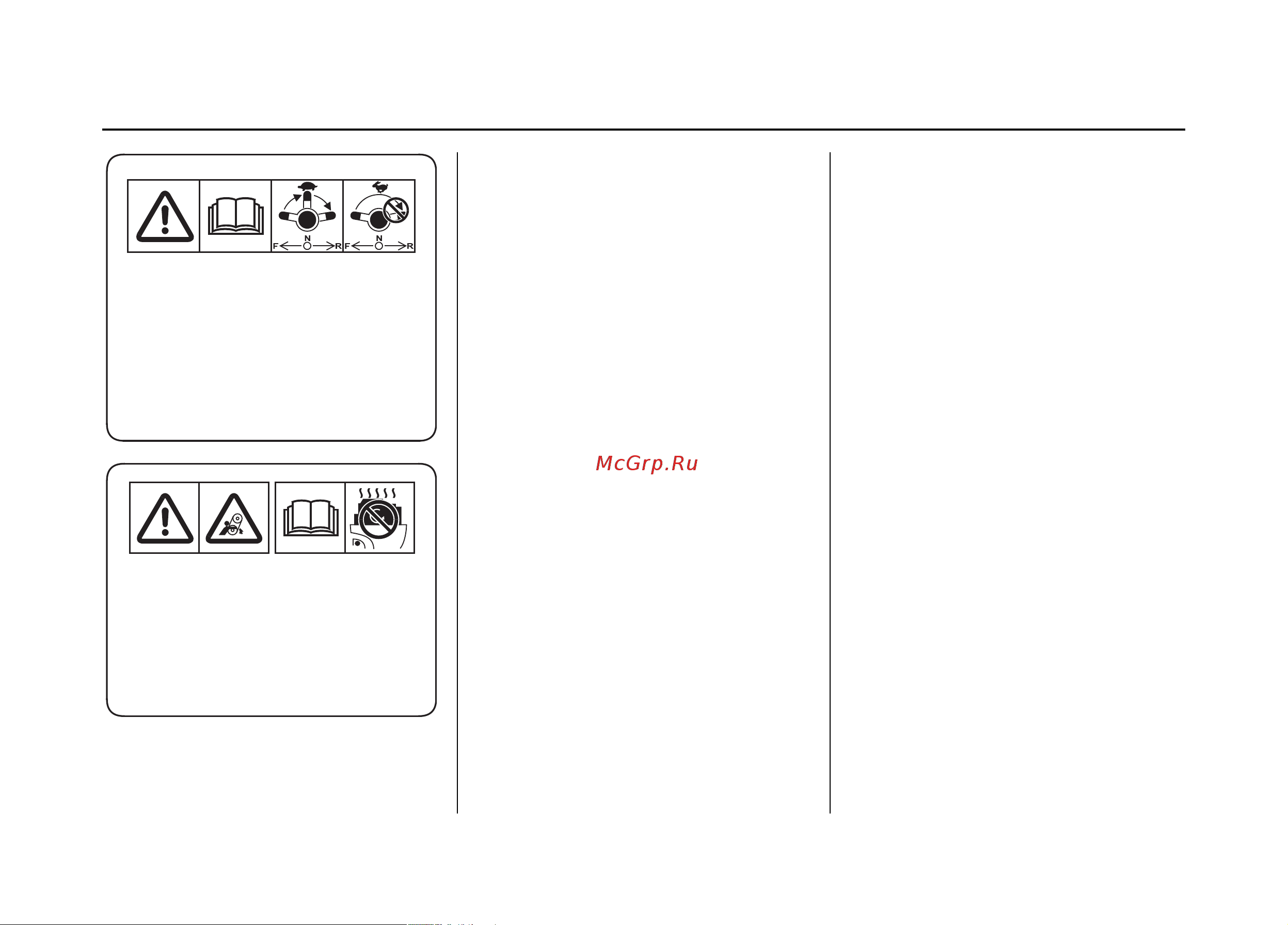

Переключайте передачи только
при низкой частоте вращения
коленчатого вала двигателя. Не
переключайте передачи при высокой
частоте вращения коленчатого вала
двигателя.
Контакт с движущимися деталями
чреват травмированием. После
аварийного пуска двигателя
немедленно устанавливайте кожух
двигателя на место. Запрещается
эксплуатировать подвесной мотор со
снятым кожухом.
