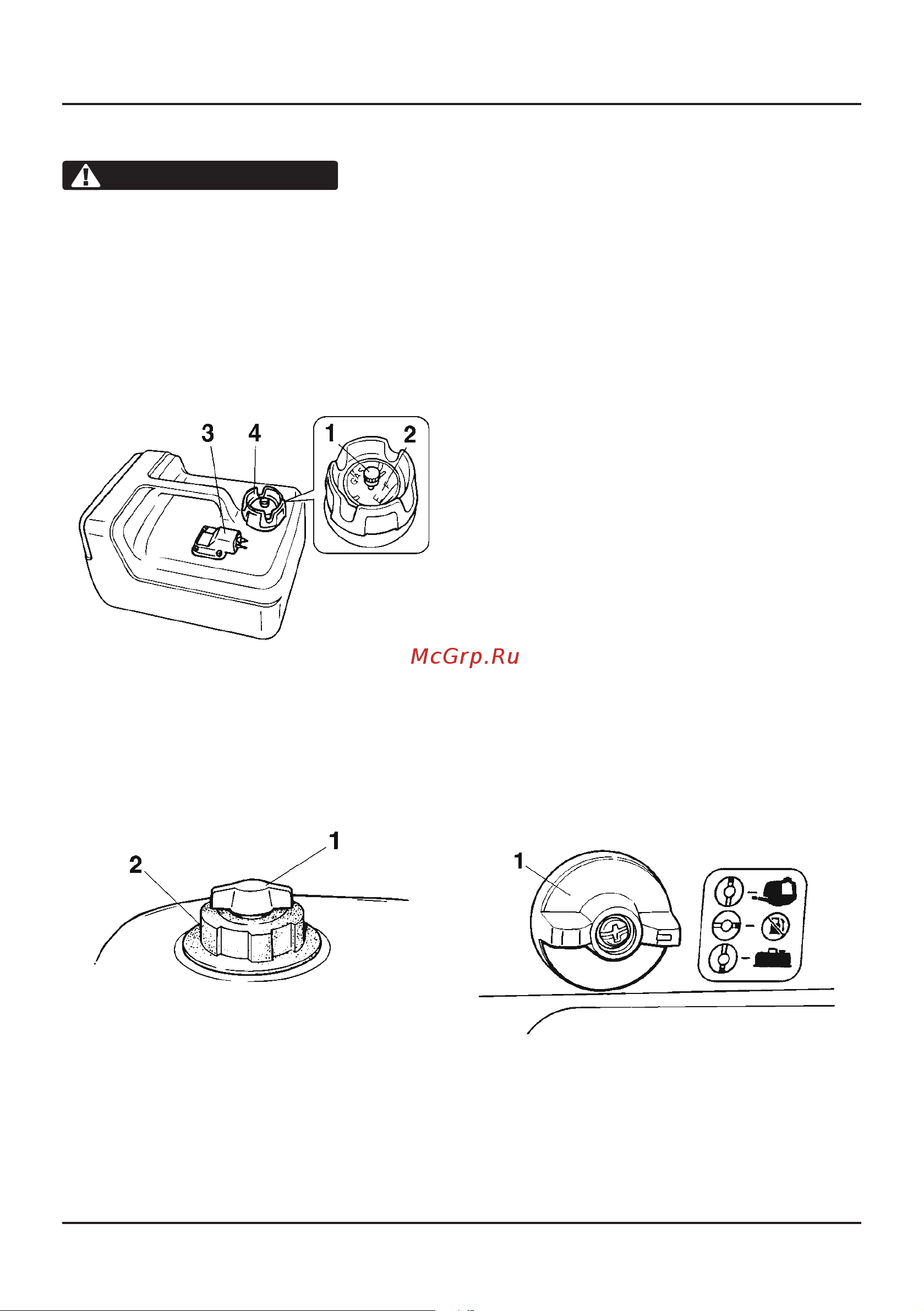

БАЗОВЫЕ УЗЛЫ
10
1. Винт вентиляционного отверстия
2. Указатель уровня топлива
3. Соединитель подачи топлива
4. Крышка топливного бака
1. Топливный кран
Соединитель подачи топлива
Этот соединитель используется для
подключения трубопровода подачи
топлива.
Указатель уровня топлива
Это указатель расположен либо на
крышке топливного бака, либо на
основании соединителя подачи
топлива. Он указывает примерное
количество топлива, оставшееся в
баке.
Крышка топливного бака
Эта крышка запирает топливный бак.
После снятия крышки бак может быть
заправлен топливом. Для снятия
крышки поверните ее против часовой
стрелки.
Винт вентиляционного отверстия
Этот винт находится на крышке
топливного бака. Для отворачивания
винта поверните его против часовой
стрелки.
Топливный кран
Повороты топливного крана включают
и отключают подачу топлива из бака к
двигателю.
Топливный бак
Если Ваша модель оснащена топлив-
ным баком, он имеет следующие части
и назначения.
Поставляемый с данным двигате-
лем топливный бак является топ-
ливным резервуаром, и его не
следует использовать в качестве
топливного контейнера. Коммерчес-
кие потребители должны соотве-
тствовать требованиям соотве-
тствующего лицензирования или
разрешительных органов.
ПРЕДУПРЕЖДЕНИЕ
1. Винт вентиляционного отверстия
2. Крышка топливного бака
Закрыть
Для прекращения подачи топлива к
двигателю поверните рычаг или
рукоятку в закрытое положение.
