БАЗОВЫЕ УЗЛЫ
11

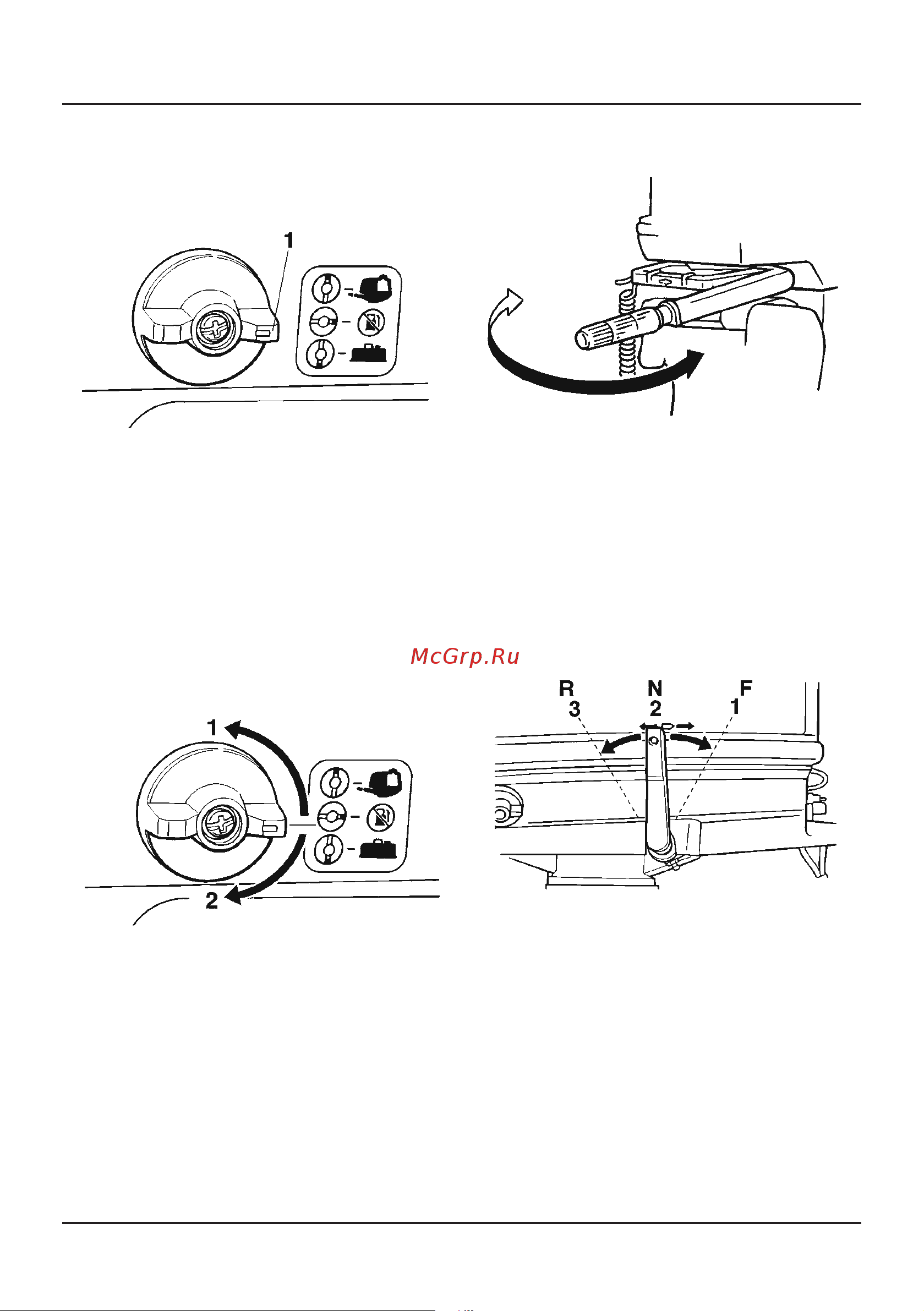

1. Закрытое положение
1. Вперед “F”
2. Нейтраль “N”
3. Назад “R”
Рычаг переключения передачи
Вытягивая рычаг переключения
передачи на себя, Вы включаете
переднюю передачу двигателя, чтобы
судно двигалось вперед. Вталкивая
рычаг переключения передачи от себя,
Вы включаете заднюю передачу
двигателя, чтобы судно двигалось
назад.
Когда двигатель не работает, обяза-
тельно поворачивайте рычаг или
рукоятку в закрытое положение.
Рукоятка дроссельной заслонки
Рукоятка дроссельной заслонки
находится на ручке румпеля. Повора-
чивайте рукоятку против часовой
стрелки для увеличения скорости и по
часовой стрелке для уменьшения
скорости.
Открыть
Топливный кран имеет два открытых
положения, одно для подачи топлива
от встроенного топливного бака,
другое для подачи от внешнего бака.
Топливо поступает в карбюратор при
нахождении рычага или рукоятки в
любом из открытых положений. Эти
положения соответствуют нормаль-
ной работе двигателя.
1. “OPEN” (ОТКР.) положение
для встроенного бака
2. “OPEN” (ОТКР.) положение
для переносного бака
Захват рукоятки румпеля
Для изменения направления повора-
чивайте ручку румпеля влево или
вправо, в зависимости от необходи-
мости.
