Tohatsu M 50 D2 S Руководство по эксплуатации онлайн [13/88] 634307
![Tohatsu M 50 D2 EPTOS Руководство по эксплуатации онлайн [13/88] 634317](/views2/1845505/page13/bgd.png)

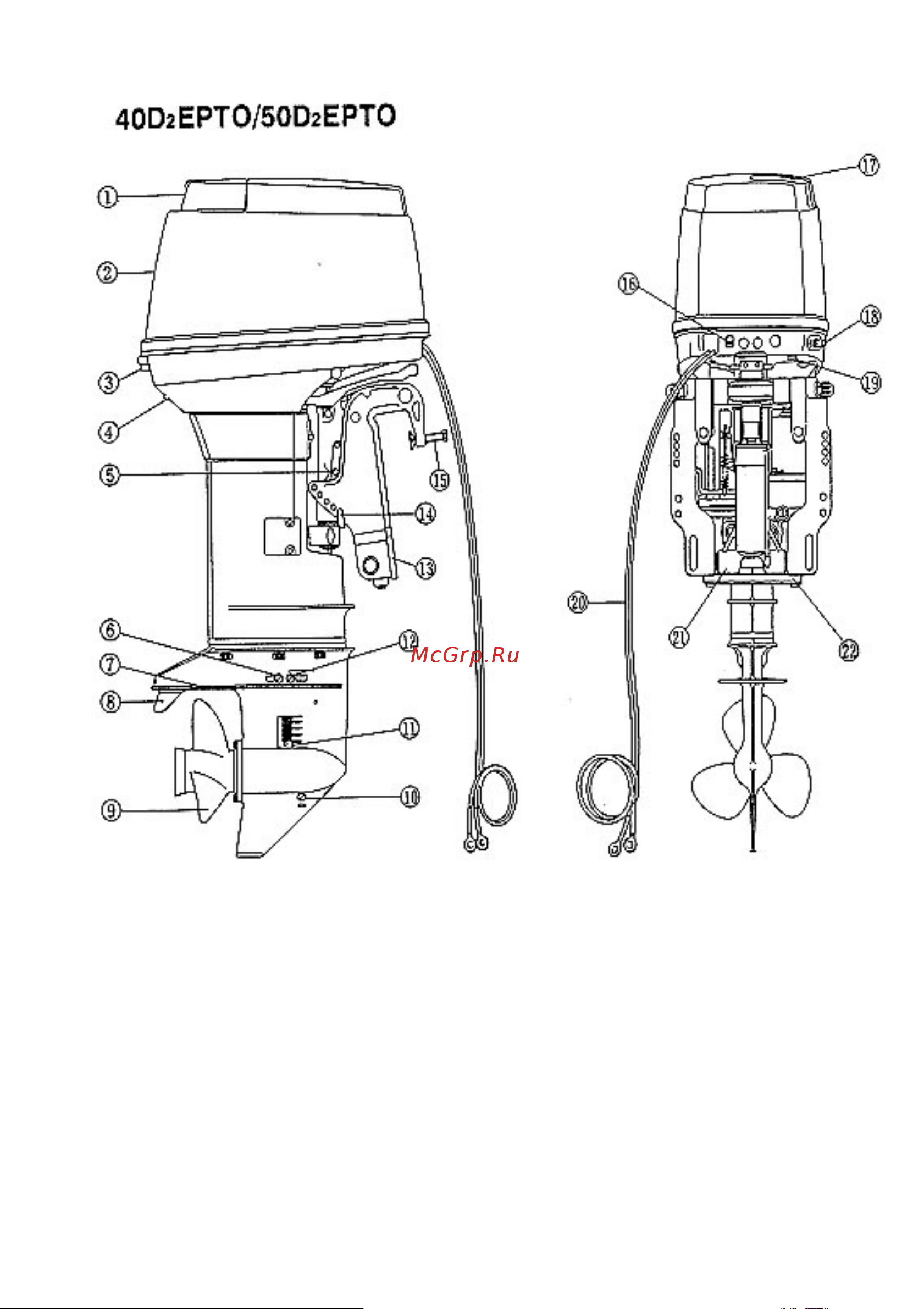

1 Захват
2 Верхняя крышка мотора
3 Ручка шнурового стартера
4 Контрольное водовыпускное отверстие
5 Рычаг фиксации заднего хода
6 Пробка водяного канала
7 Антикавитационная пластина
8 Триммер
9 Гребной винт
10 Масляная пробка (нижняя)
11 Сетчатый водяной фильтр
12 Масляная пробка (верхняя)
13 Кормовое крепление
14 Упорный стержень
15 Зажимной винт
16 Дроссельная кнопка
17 Крышка бензобака
18 Заправочный штуцер
19 Главный выключатель
20 Аккумуляторные провода
21 Система дифферентовки
22 Анод
