Примечание:
Во избежание ранения пассажиров головки болтов лучше располагать
изнутри лодки.
Примечания:
1. Отверстия под болты рекомендуется уплотнять, например силиконовой
замазкой.
2. Крепление мотора должно быть надежным.
3. Выбор гребного винта
Гребной винт следует подобрать такой, чтобы обороты мотора на полном ходу
были у моделей 40D
2
5000-5700, а у моделей 50D
2
5150-5850 в минуту.
4. БЛОК ДИСТАНЦИОННОГО УПРАВЛЕНИЯ
И ПРИБОРЫ
Рекомендуется посоветоваться с продавцом по вопросу установки и
регулировки блока дистанционного управления.
1. Присоединение кабелей дистанционного управления к
пульту
При присоединении кабелей к блоку дистанционного управления следуйте
указаниям прилагаемой к нему инструкции.
2. Установка блока дистанционного управления
Cледуйте указаниям инструкции.
3. Присоединение кабеля дистанционного управления к
мотору

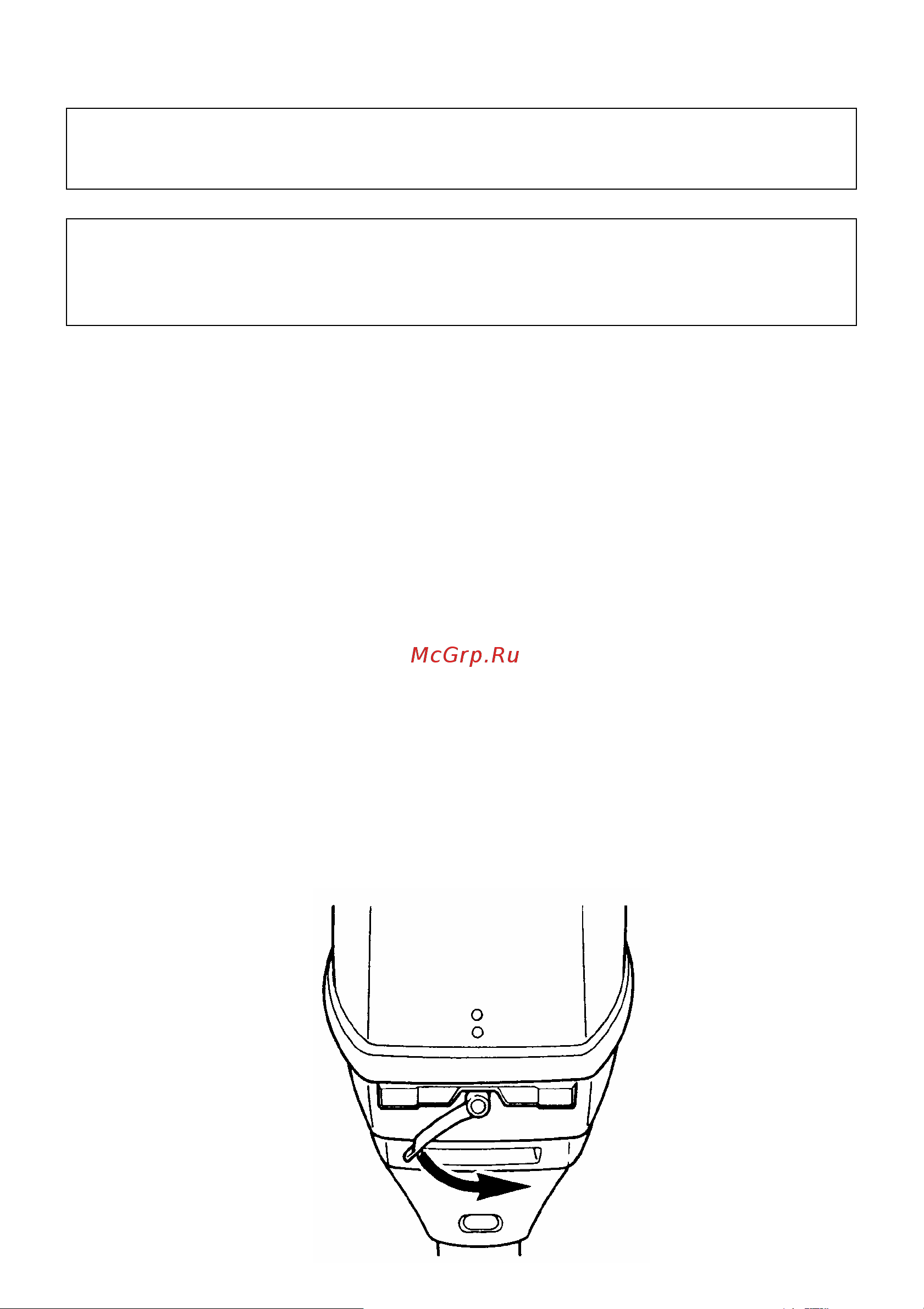

(1) Поворотом рычага отсоединить верхнюю крышку мотора.
