Tohatsu M 30 Н EPS Руководство по эксплуатации онлайн [18/58] 634310
![Tohatsu M 30 Н EPS Руководство по эксплуатации онлайн [18/58] 634310](/views2/1240822/page18/bg12.png)

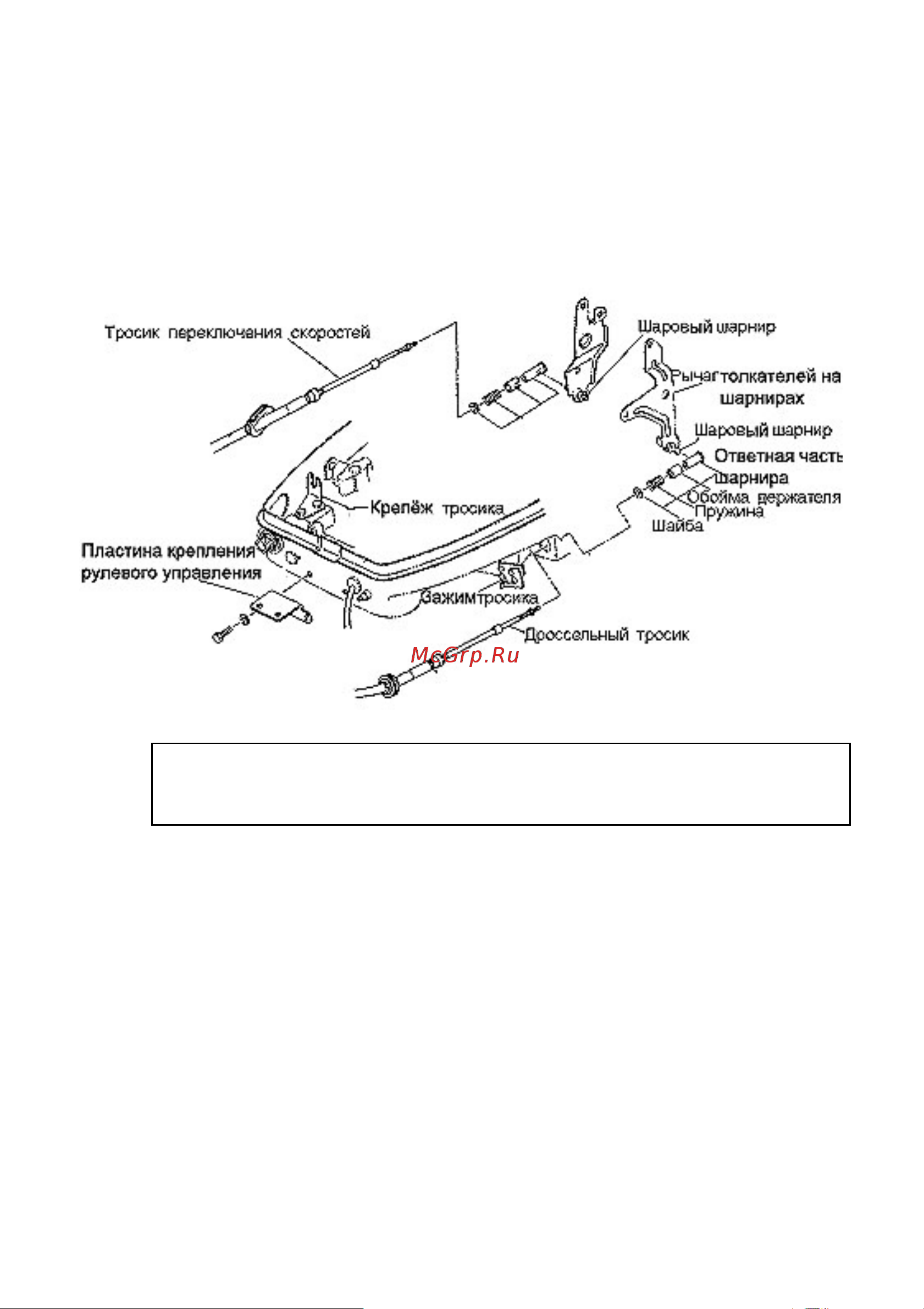

2. Присоединение кабеля дистанционного управления к мотору
• Для троса газа управления
Продеть дроссельный тросик в скобу и присоединить обойму
держателя к шаровому шарниру рычага толкателя.
• Для троса управления передачей
Продеть тросик передачи в скобу и присоединить обойму
держателя к шаровому шарниру рычага фиксатора стартера.
Примечание: Поставить ручку управления в нейтральное
положение, а ручку подсоса на нейтрали - в
положение полного закрытия.
