Примечание:
Проверить, чтобы было сцепление со стороны мотора при перемещении
ручки управления в ее первое положение Вперед или Назад (около 32
градусов) и чтобы при дальнейшем перемещении ручки дроссель
карбюратора полностью открывался.
Проверить, чтобы дроссель карбюратора полностью закрывался при
перемещении ручки управления в нейтральное положение. При
необходимости отрегулировать положение держателя шарика.

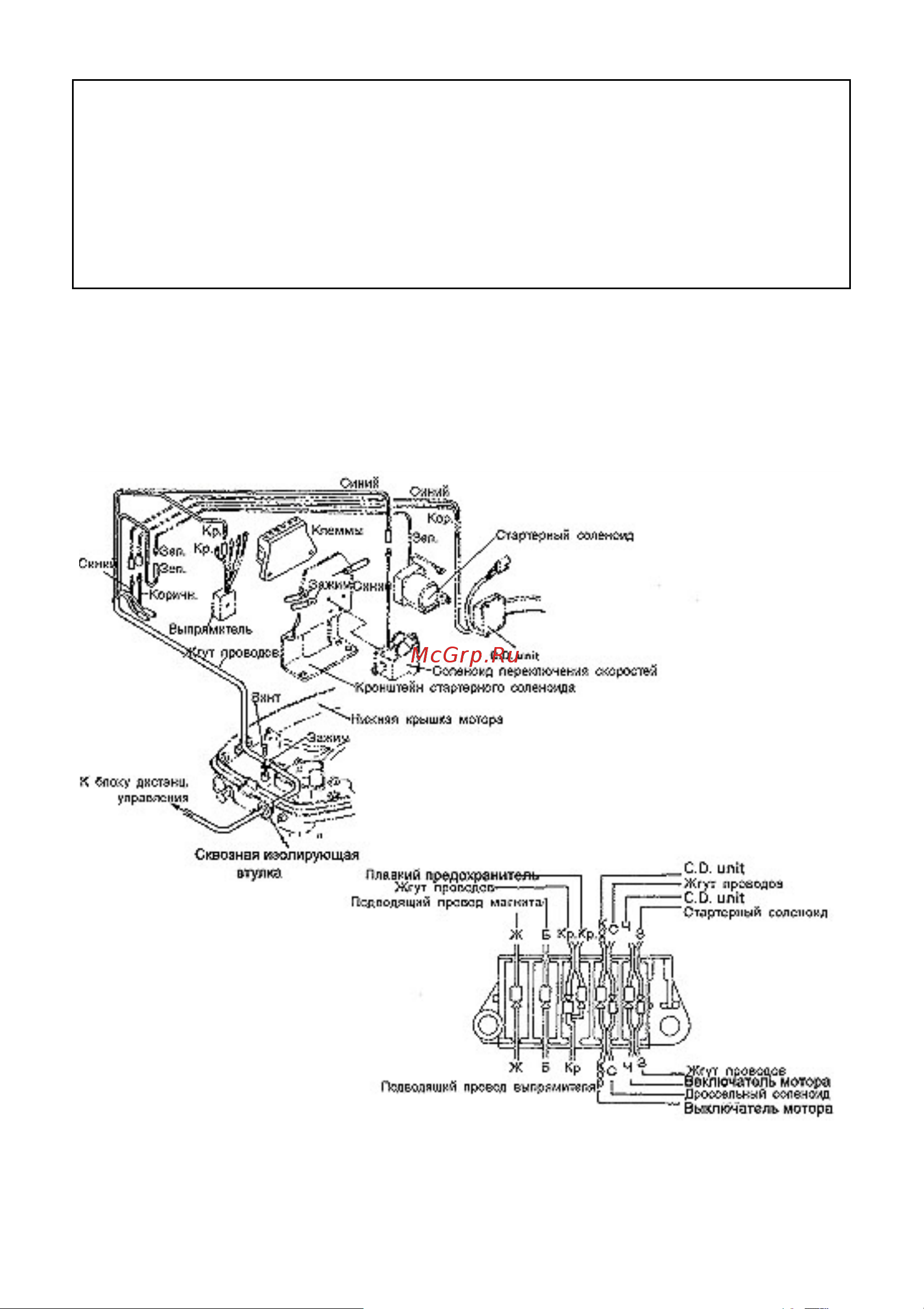

3. Присоединение жгута проводов
• Провести жгут проводов от блока дистанционного управления через
отверстие в нижней крышке мотора, присоединить и закрепить жгут
как показано на рисунке.
