Управление режимами работы
При выборе режима работы все настройки сохраняются в памяти блока. Поэтому, если вы
хотите, чтобы кондиционер работал при таких же условиях, что и раньше, просто включите его
кнопкой [ON/OFF].

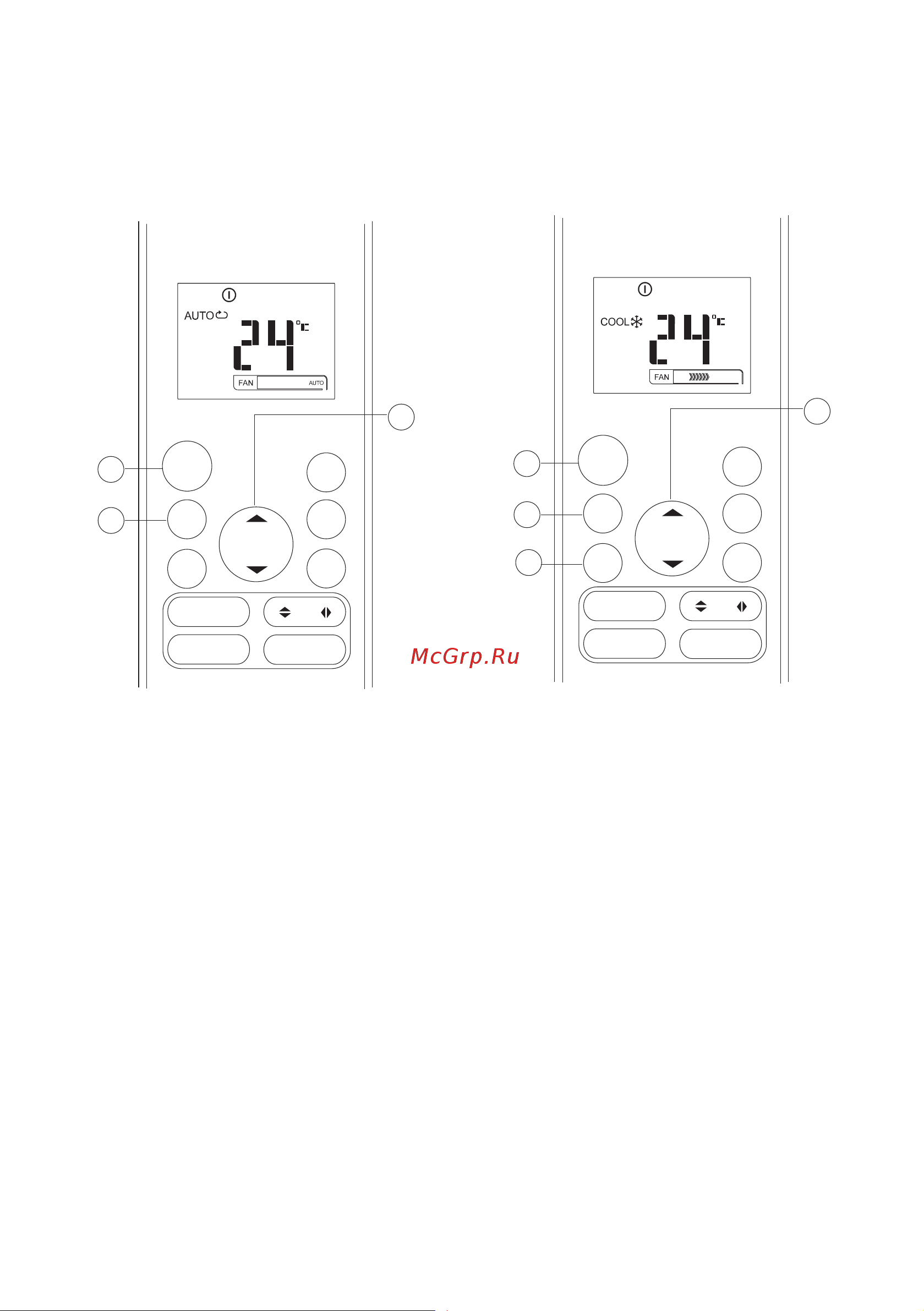

Автоматическая работа
MODE
FAN
TEMP
SLEEP FRESH
LED FOLLOW ME
TURBO SELF CLEAN
ON/OFF
TIMER
ON
TIMER
OFF
3
1
2
SILENCE
FP
Убедитесь, что кондиционер включен в розет-
ку, и подано питание. Лампочка OPERATION
на дисплее внутреннего блока начнет мигать.
1. Нажатием на кнопку [MODE] выберите
режим AUTO.
2. Кнопкой [TEMP] задайте необходимую
температуру.
3. Нажмите кнопку [ON/OFF] для включения
кондиционера.
При работе в режиме AUTO кондиционер ав-
томатически будет выбирать режим работы
(охл., вент., нагрев) по заложенному алгорит-
му, в зависимости от необходимой темпера-
туры, выставленной на пульте управления,
и температуры в помещении.
В режиме AUTO скорость вентилятора вы-
бирается кондиционером автоматически.
Если режим AUTO некомфортен для вас,
то в любой момент можно выбрать другой
режим работы. Нажмите на кнопку [MODE]
для выбора нужного режима.
Охлаждение, Обогрев, Вентиляция
MODE
FAN
TEMP
SLEEP FRESH
LED FOLLOW ME
TURBO SELF CLEAN
ON/OFF
TIMER
ON
TIMER
OFF
4
1
3
2
SILENCE
FP
Перед началом работы убедитесь в наличии
электропитания.
1. Нажмите кнопку [MODE] для выбора ре-
жима работы.
• COOL для охлаждения.
• HEAT для обогрева.
• FAN для вентиляции.
2. Кнопкой [TEMP] задайте необходимую
температуру.
3. Кнопкой [FAN] выберите комфортную ско-
рость вентилятора.
4. Включите кондиционер кнопкой [ON/OFF].
Примечание
В режиме FAN (вентиляция) выбор устав-
ки температуры невозможен.
