Lessar LS-MHE12KOA2A [68/124] Установка панели
![Lessar LS-MHE12BOA2 [68/124] Установка панели](/views2/1845707/page68/bg44.png)
68
1
2
3

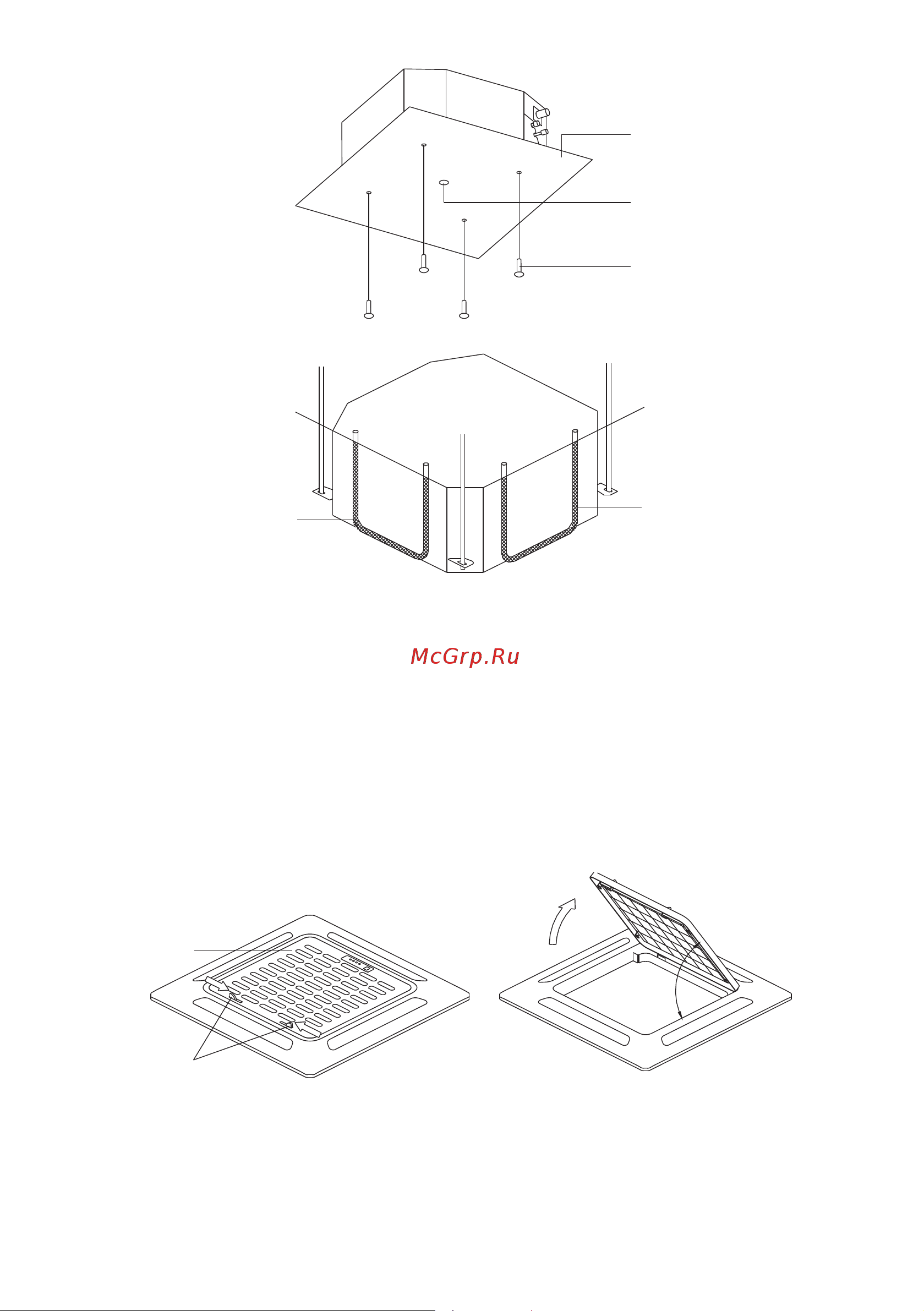

1 — монтажная панель из картона; 2 — геометрический центр панели; 3 — крепеж
1
1
2
2
1 — уровень жидкости; 2 — виниловая прозрачная трубочка
Установка панели
Внимание!
Никогда не кладите панель лицевой частью на пол или другие поверхности. Никогда не
роняйте и не ударяйте панель.
А. Снятие лицевой решетки.
• Одновременно сместите два фиксатора, затем потяните ее слегка в горизонтальном на-
правлении.
• Отклоните ее на угол 45 градусов и снимите.
1
2
45°
1 — панель; 2 — фиксаторы
