39
Установка на стену
Перед установкой пульта ДУ выполните скрытую проводку пятижильного кабеля в точку, соот-
ветствующую середине верхней кромки пульта ДУ.
При монтаже на твердых вертикальных поверхностях используйте дополнительную монтаж-
ную коробку
LZ-UPW4-box (опция, артикул 000115871).

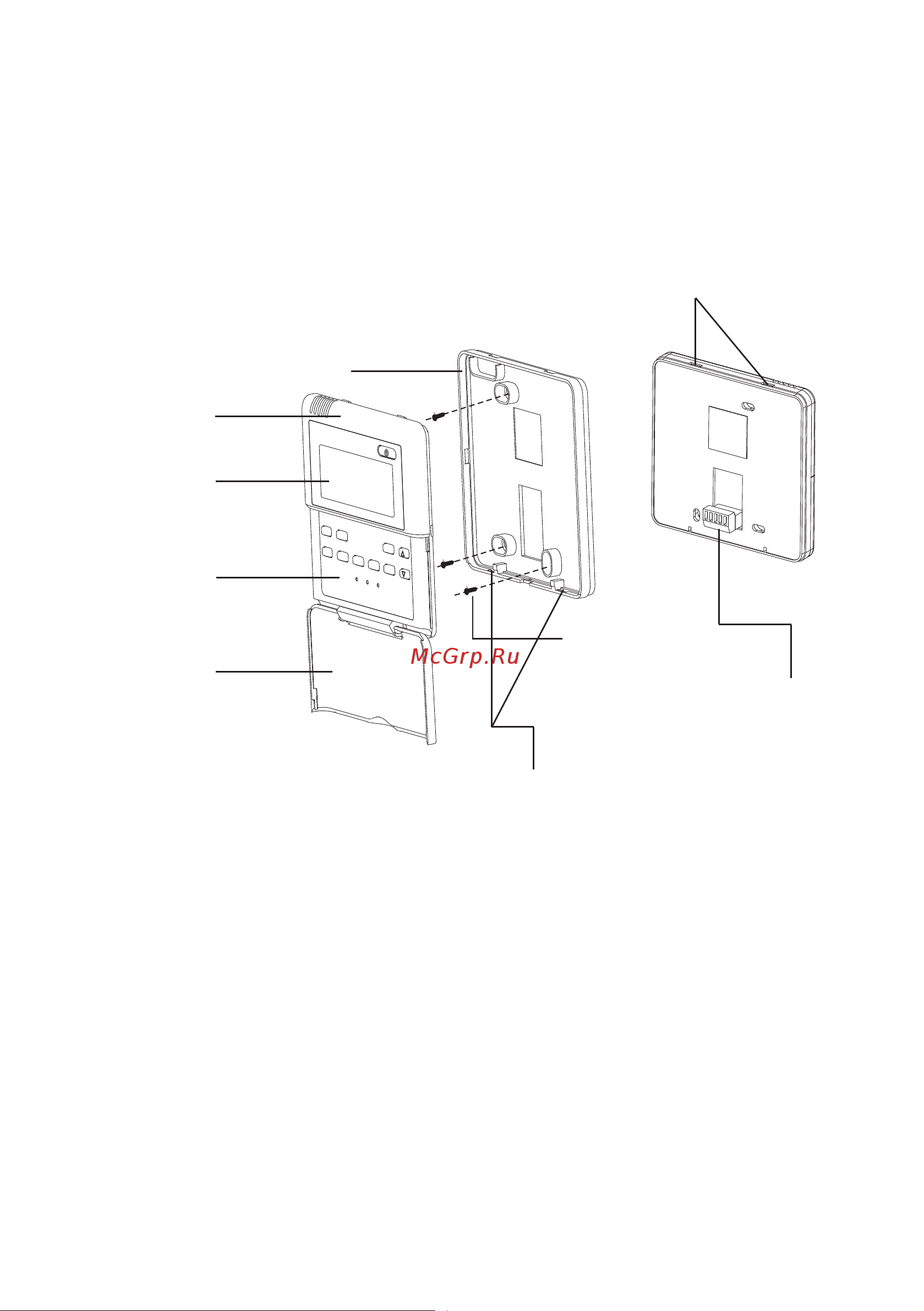

Подцепите отверткой крышку пульта ДУ и снимите ее.
Задняя крышка
Передняя крышка
Экран LCD
Кнопки управления
Защитная крышка
Аккуратно, тонкой отверткой, нажмите
на язычек и откройте панель
Клеммная колодка для
подключения проводов
Винты крепления
внутреннего корпуса
Пазы
Примечание
Не заворачивайте винты слишком туго, иначе крышка может продавиться или сло-
маться ЖК-дисплей.
При установке крышки пульта ДУ будьте внимательны, чтобы не перекусить провода.
Не забудьте оставить достаточно длинный конец кабеля для обслуживания пульта ДУ.
Длина кабеля в комплекте составляет 6,5 метра. При необходимости возможно увели-
чение длины до 15 метров.
