98

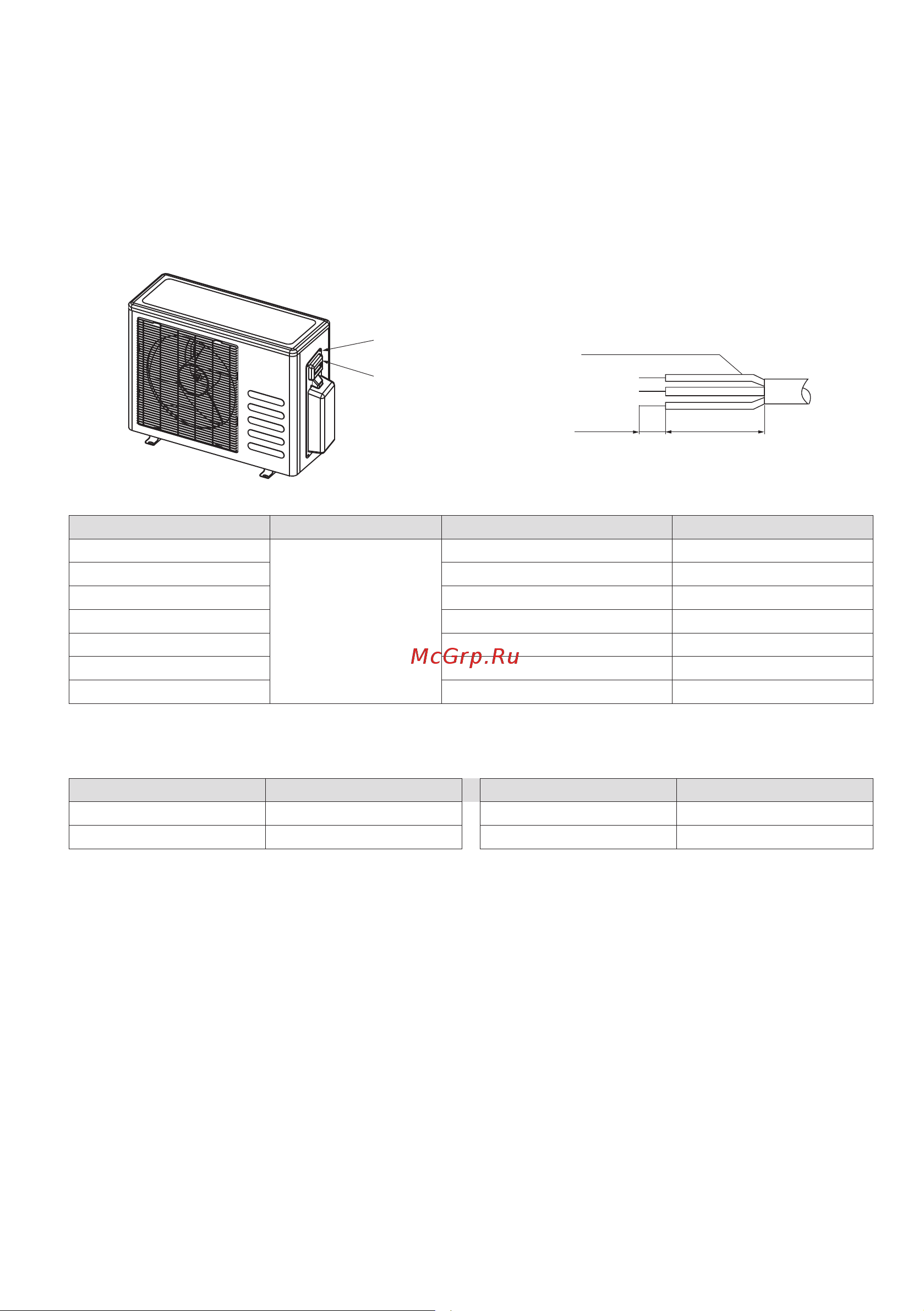

Подключение кабеля к наружному блоку
Снимите крышку клеммной колодки наружного блока.
Подключите межблочный кабель согласно маркировке, нанесенной на клеммные колодки вну-
треннего и наружного блока.
Для предотвращения затекания воды по кабелю в клеммную колодку сделайте небольшой
опуск кабеля перед крышкой клеммной коробки.
Заизолируйте неиспользованные проводники.
Установите на место крышку клеммной колодки наружного блока.
Винт
Защитная крышка
Соединительный кабель
10 мм 40 мм
Модель Питание Автомат токовой защиты Сечение провода
LU-2HE14FOE2
220 В/50 Гц
16 А 1,5 мм
2
LU-2HE18FME2 16 А 1,5 мм
2
LU-3HE21FME2 25 А 2,5 мм
2
LU-3HE27FME2 25 A 2,5 мм
2
LU-4HE28FME2 25 A 2,5 мм
2
LU-4HE36FME2 25 A 2,5 мм
2
LU-5HE42FME2 25 A 2,5 мм
2
Минимально допустимые сечения проводов подключения в зависимости от
потребляемого тока
Ток, А Сечение провода, мм
2
Ток, А Сечение провода, мм
2
> 3 ≤ 6 0,75 > 10 ≤ 16 1,5
> 6 ≤ 10 1 > 16 ≤ 25 2,5
