GREE Кассетные фанкойлы Инструкция по эксплуатации
57

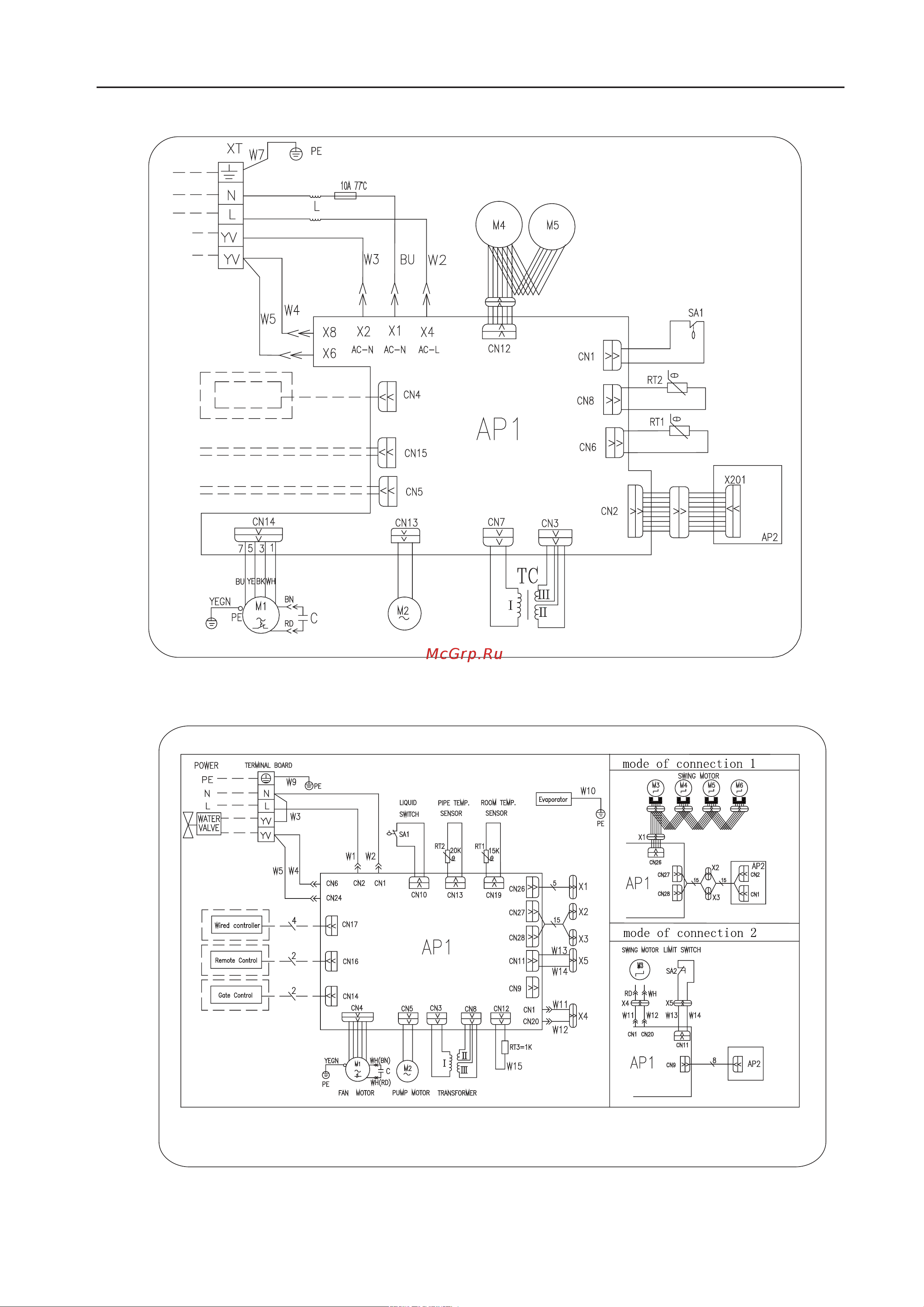

Модель: FP-51XD–E; FP-68XD–E.
POWER:
VALVE
WATER
Manual Panel
FANM OTOR
PUMP MOTOR POWERT RANSFORMER
SWING MOTOR
FUT
Attention:The Manual Panel
is the optional accessory
ROOM TEMP.
SENSOR
PIPE TEMP.
SENSOR
LIQUID
SWITCH
Модель: FP-85XD/B-T; FP-102XD/B-T; FP-125XD/B-T; FP-140XD/B-T; FP-160XD/B-T;
FP-180XD/B-T; FP-200XD/B-T.
1. Проводной контроллер, системы удаленного управления и диспетчеризации являются опциональными.
2. Максимальная мощность выходного сигнала датчиков CN6 или CN24 на распределительном клапане составляет 5А.
3. Пунктирная линия означает удаленное подключение.
