GREE Кассетные фанкойлы Инструкция по эксплуатации
4. ПРИМЕР СБОРКИ/РАЗБОРКИ ОСНОВНЫХ УЗЛОВ ФАНКОЙЛА
Процедура разборки внутреннего блока (панель Т01)
Примечание: перед началом работ убедитесь, что фанкойл выключен, а перед отсоеди-
нением двигателя отключите питание.

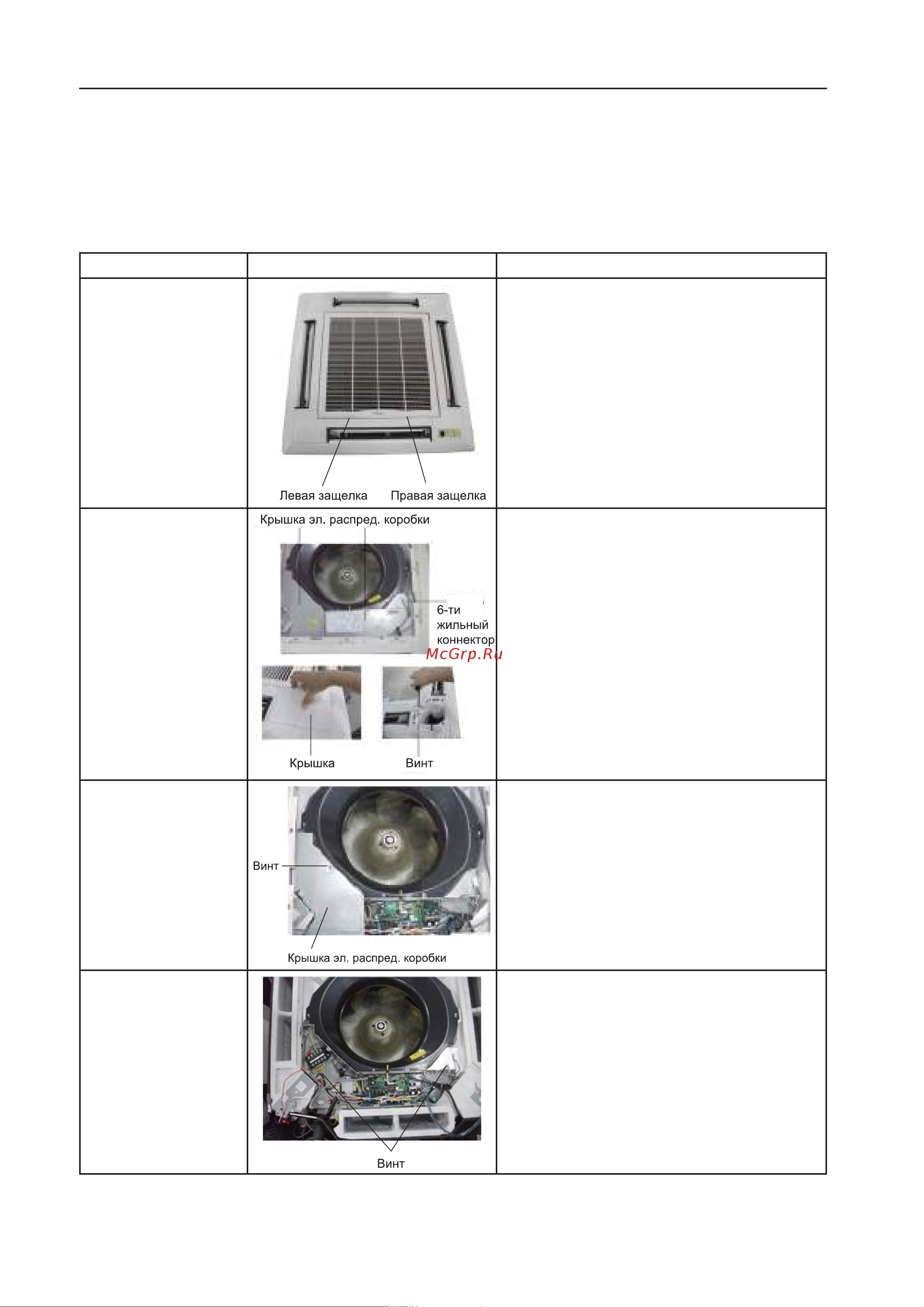

Шаг Рисунок Описание
Отсоединение за-
щитной решетки от
лицевой панели
Сдвиньте одновременно левую и правую
защелки на защитной решетке лицевой па-
нели в сторону центра, после чего потяните
решетку вверх, пока она не образует угол в
45° и снимите ее с петель, толкнув в обрат-
ном направлении.
Отсоединение лице-
вой панели
Отключите кабель питания двигателя венти-
лятора и штекер концевого выключателя.
Откройте крышку электрораспределитель-
ной коробки II и отсоедините 6-ти жильный
коннектор. Затем снимите 4 крышки по
углам лицевой панели и открутите винты,
после чего снимите лицевую панель, по-
вернув ее против часовой стрелки и потянув
вверх.
Снятие крышки
электрораспредели-
тельной коробки.
Открутите винты на крышке электрораспре-
делительной коробки I и затем снимите ее.
Отсоединение
электрораспредели-
тельной коробки
Открутите два винта, фиксирующих электро-
распределительную коробку, а затем, отклю-
чив все клеммы, выньте ее.
