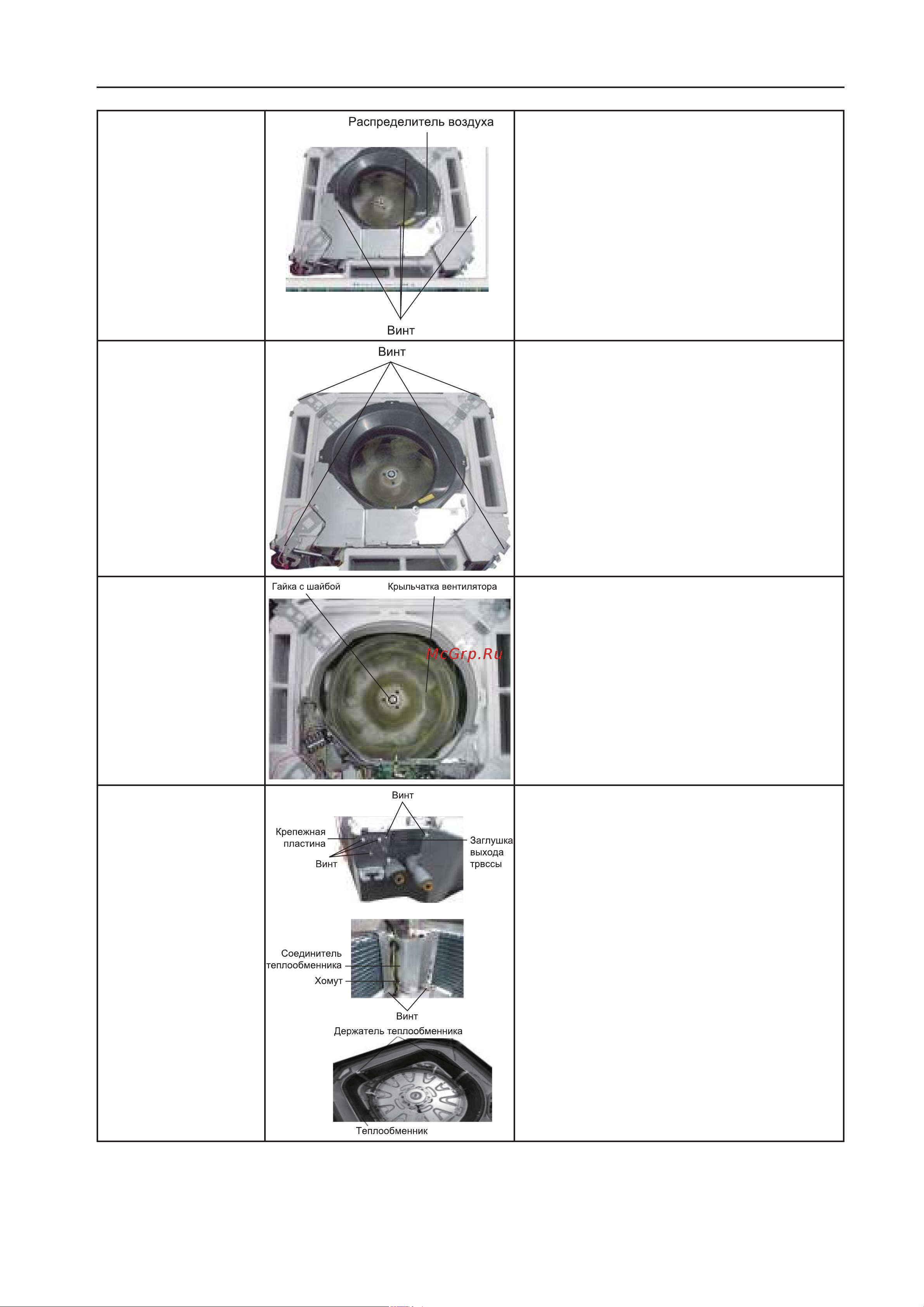

GREE Кассетные фанкойлы Инструкция по эксплуатации
59
Отсоединение рас-
пределителя воздуха
Открутите винты, фиксирующие распредели-
тель воздуха, а затем извлеките его, повер-
нув против часовой стрелки.
Отсоединение дре-
нажного поддона
Открутите винты, фиксирующие дренаж-
ный поддон, а затем извлеките его, потянув
вверх.
Отсоединение крыль-
чатки вентилятора
Открутите винты, фиксирующие крыльчатку
вентилятора, а затем извлеките ее, потянув
вверх.
Отсоединение тепло-
обменника
Открутите винты на крепежной пластине и
отсоедините ее.
Открутите винты на заглушке выхода трассы,
после чего надавите на нее, чтобы вытянуть
скобы с обеих сторон. Затем, выньте заглуш-
ку.
Открутите винты на скобах соединителя
теплообменника и отключите провод за-
земления.
Отключите кабели питания от двигателя и
электрического нагревателя. Затем выньте
все кабели из пропускного кольца, после
чего открутите держатели теплообменника
и извлеките их. После этого теплообменник
можно будет вынуть, потянув вверх.
