GREE Кассетные фанкойлы Инструкция по эксплуатации
61

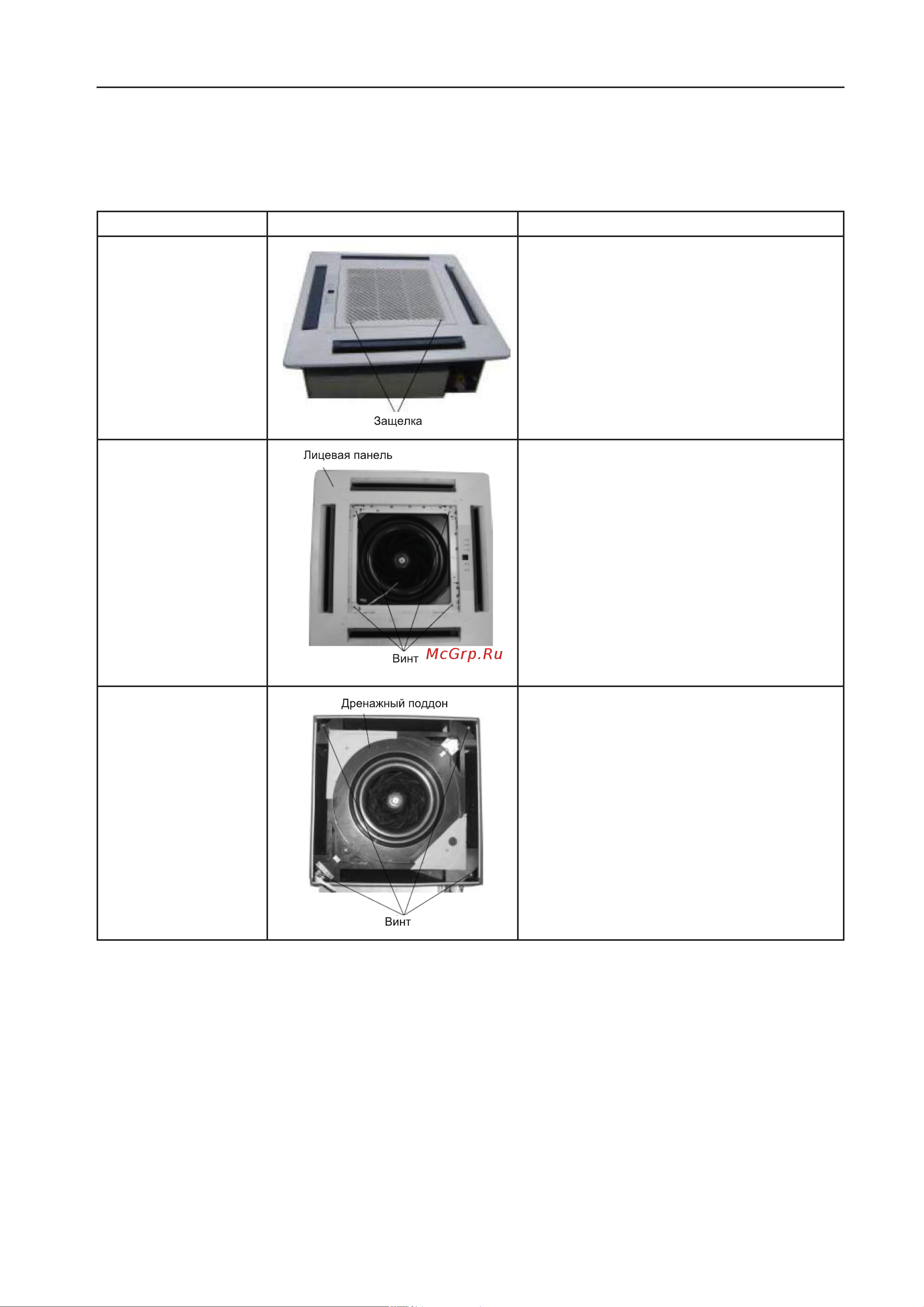

Процедура разборки внутреннего блока
Примечание: перед началом работ убедитесь, что фанкойл выключен, а перед отсоеди-
нением двигателя отключите питание.
Шаг Рисунок Описание
Отсоединение за-
щитной решетки от
лицевой панели
Сдвиньте одновременно левую и правую
защелки на защитной решетке лицевой па-
нели в сторону центра, после чего потяните
решетку вверх, пока она не образует угол в
45° и снимите ее с петель, толкнув в обрат-
ном направлении.
Отсоединение лице-
вой панели
Отключите кабель питания двигателя венти-
лятора и штекер концевого выключателя.
Затем открутите четыре винта по углам
воздухозаборного отверстия, после чего
снимите лицевую панель, повернув ее про-
тив часовой стрелки и потянув вверх.
Отсоединение дре-
нажного поддона
Открутите четыре винта, фиксирующих дре-
нажный поддон и извлеките его, потянув
вверх.
