62
GREE Кассетные фанкойлы Инструкция по эксплуатации

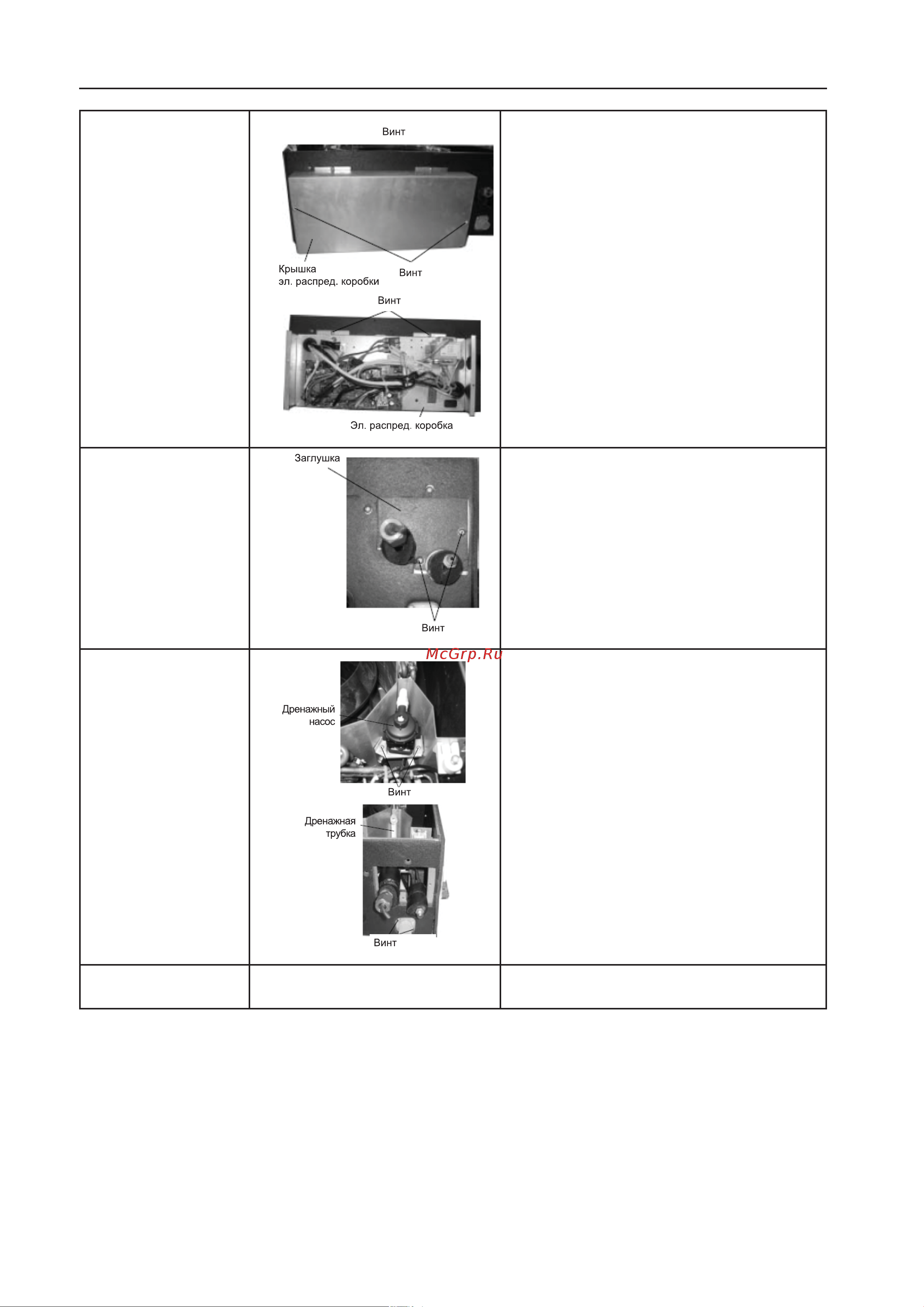

Отсоединение элек-
трораспределитель-
ной коробки
Открутите два винта от крышки электро-
распределительной коробки. Отсоедините
коннекторы от двигателя и датчика темпе-
ратуры. Затем, открутите два винта, фикси-
рующих электрораспределительную короб-
ку и выньте ее.
Отсоединение заглуш-
ки вывода трассы.
Открутите два винта на заглушке и выньте
ее, повернув вверх
Отсоединение дре-
нажного поддона
Открутите винты, фиксирующие дренаж-
ный поддон, а затем извлеките его, потянув
вверх.
Отсоединение насоса
Открутите винты, фиксирующие дренажный
насос и извлеките его, потянув вверх.
