Монтажная поверхность

Для монтажа прибора Mania EFX500/600 на поверхности, необходимо четыре шестигранных болта

диаметром 8 мм с головкой 13 мм класса точности 8.8 (минимум) (или похожего типа защелки такого

же класса точности и размера), а также болт с проушиной для страховочного кабеля.

Установка монтажной платы отдельно

Для облегчения монтажа на поверхности, снимите плату с прибора,

прикрутите ее на поверхность и

затем установите на нее прибор. Если вы выбрали этот способ монтажа, то в этом случае, для

облегчения установки и регулировки, удалите блокировки поворота и замените их двумя

шестигранными стопорными гайками М8, P/N 08132701. Установите болт с проушиной и страховку

после выполнения монтажа прибора.

Установка прибора и монтажной

платы как единого устройства

Если вы предпочитаете устанавливать прибор и монтажную плату без их разделения:

1. Используя в качестве трафарета внутреннюю сторону задней обложки, просверлите три

отверстия в позициях с маркировкой А.

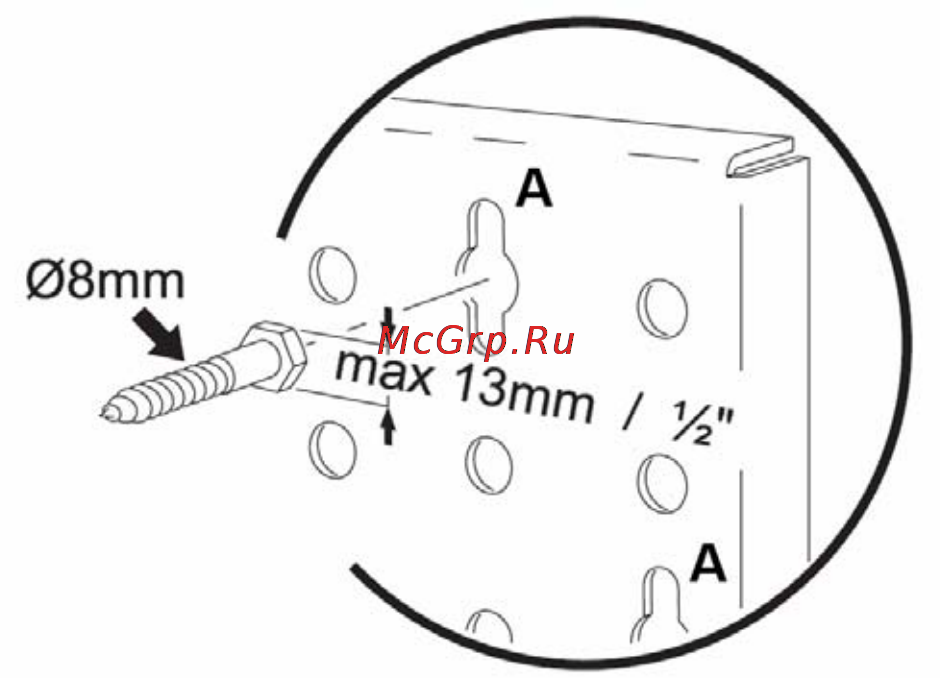

2. Привинтите три шестигранных болта диаметром 8

мм с головкой 13 мм класса точности 8.8 (минимум)

или болты в отверстия в позиции А

. Но не

закручивайте их полностью – необходимо оставить

достаточное пространство между головкой болта и

поверхностью для установки монтажной

платы толщиной 3 мм.

3. Сложите монтажную пластину таким образом,

чтобы она была расположена плоско относительно

задней стороны прибора и затяните шарнирные

стопоры. Для облегчения доступа для регулировки,

можно удалить шарнирные стопоры и заменить из

двумя шестигранными стопорными гайками на М8

(P/N 08132701).

4. Держите прибор верхом к поверхности таким образом, чтобы головки винтов прошли через

центры основных отверстий А в монтажной пластине и сдвиньте прибор для зацепления головок в

монтажной плате.

5. Используя одно из оставшихся отверстий в монтажной плате в качестве направляющей, отметьте

положение для четвертого

отверстия для обеспечения доступа к болту, блокирующему прибор на

месте.

6. Удалите прибор с поверхности, просверлите четвертое отверстие и установите прибор на

поверхность как описано в пункте 4 выше. Закрутите четвертый винт через монтажную плату в

поверхность для блокировки прибора на месте.

7. Установите болт с проушиной и страховочный трос после завершения монтажа

прибора.
