Martin Pro MANIA EFX500 [17/45] Работа с dmx контролером

Режим SLAVE

Работа с DMX контролером

Установка режима DMX 1 или 2

Возможна установка двух режимов DMX: режим DMX 1 (обычный) и режим DMX 2 (расширенный). В

режиме 2 используется два дополнительных DMX канала, которые позволяют выбрать

предварительно запрограммированные макросы эффектов и установить скорость перемещения

эффектов с контролера DMX. Прибор поставляется с установкой на режим DMX 2.

• Mania EFX500 использует 7 каналов в режиме DMX 1, и 9 каналов в режиме DMX 2.

• Mania EFX600 использует 6 каналов в режиме DMX 1, и 8 каналов в

режиме DMX 2.

• Mania EFX700 использует 4 канала в режиме DMX 1, и 6 каналов в режиме DMX 2.

• Mania EFX700 использует5 каналов в режиме DMX 1, и 7 каналов в режиме DMX 2.

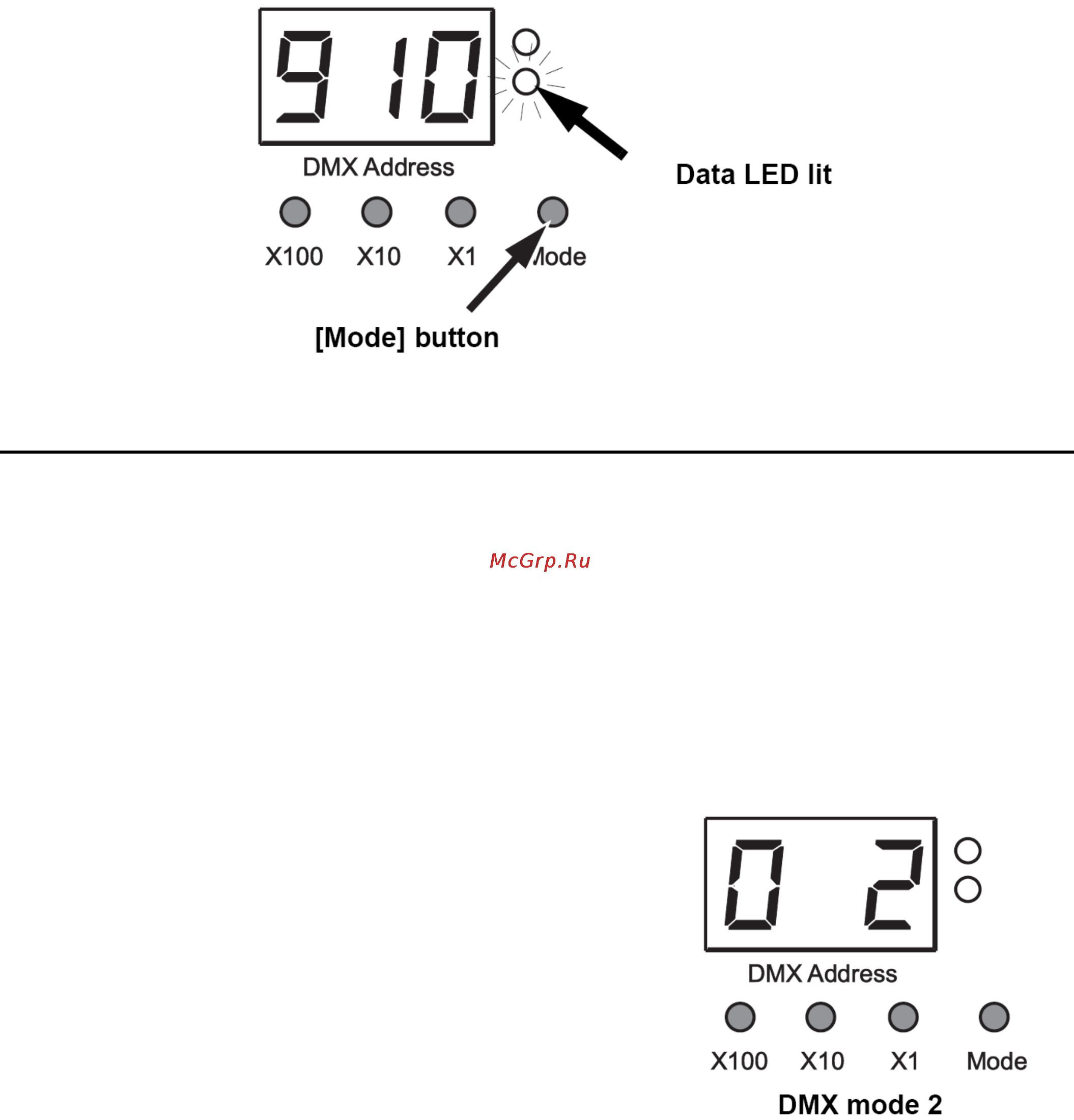

Для переключения между режимами DMX 1 и 2.

1. Включите питание прибора и дождитесь обнуления

устройства.

2. Нажмите кнопку [Mode] и удерживайте ее в течение 5 секунд

для входа в меню управления прибором.

3. Нажмите повторно на кнопку [X100] до

тех пор, пока на

дисплее не появится индикация 0. Нажмите на кнопку [X1] для

переключения между показаниями 1 (установка в режим DMX 1)

и 2 (Установка в режим DMX 2) в правой части дисплея.

4. Нажмите вновь на кнопку [Mode] для сохранения установок.

Настройка адресов DMX

При использовании DMX контролера, необходимо установить для каждого прибора адрес DMX.

Адрес DMX, или канал запуска, это первый канал, используемый для приема инструкций с

контролера.

Для отдельного управления, каждому прибору должен быть назначен свой собственный адрес DMX

и каналы управления. Если прибор EFX500 установлен на режим DMX2, то он будет использовать 9

каналов. Если вы присваиваете ему адрес

DMX 100, то он будет использовать каналы 100- 108

включительно. Канал 109 используется для следующего прибора. Заводская установка адреса DMX

сделана на 1.
