Martin Pro MANIA EFX500 [12/45] Колёса гобо

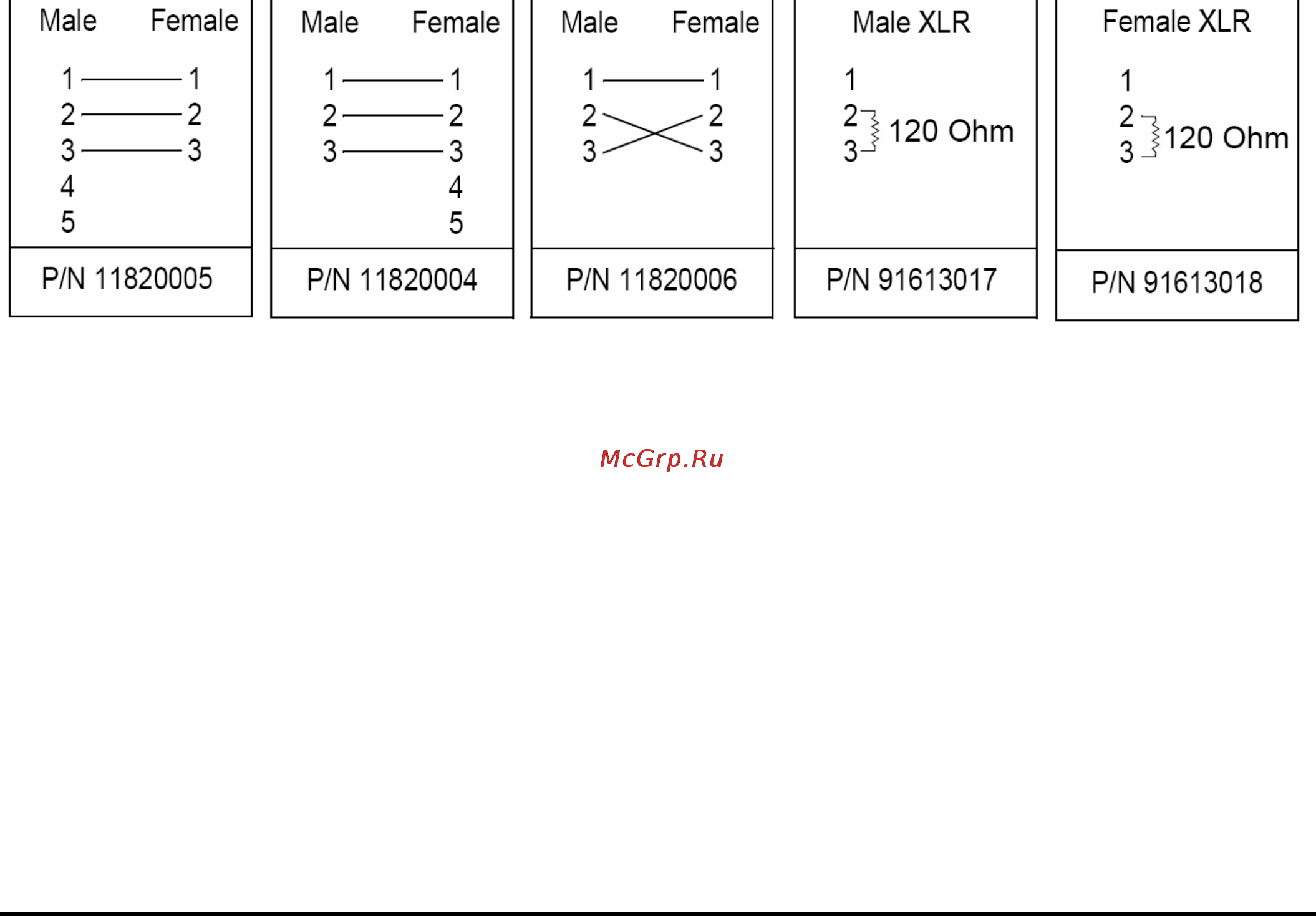

Переходник с

5 контактов на 3

Переходник с

3 контактов на 5

Переходник

обращения фазы

с 3 контактов

на 3

Штекер

оконечного

сопротивления

DMX (мама)

Штекер

оконечного

сопротивления

DMX (папа)

Разъемы DMX и полярность

Для подключения канала передачи данных

1. Отключите все устройства от питания

2. Если предполагается использовать контролер DMX, проведите кабель данных от разъема выхода

данных контролера DMX к разъему входа данных первого прибора. Если контролер имеет 5-ти

контактный выходной разъем, то в этом случае используйте переходник кабеля с 5-ти контактного

штырькового

на 3-х контактный штепсельный (P/N 11820005)

3. Если предполагается запускать приборы в режиме master / slave то в разъем входа данных IN

первого прибора установите штекер оконечного сопротивления DMX (P/N 91613018)

4. Подключите кабель данных в разъем выхода OUT первого прибора и в разъем входа IN на

следующем устройстве. Продолжите подключение выходов - входов до 32 устройств Mania EFX.

5. На последнем приборе, установите на выход данных

штекер оконечного сопротивления. (может

быть приобретен у дилера Martin: P/N 91613017). Штекер оконечного сопротивления

устанавливается на разъем XLR с запаянным между контактами 2 и 3 резистором на 120 Ом 0.25

Ватт.

Колёса гобо

Все модели Mania EFX оснащены колёсами гобо. Обратите внимание, что это целое колесо, а не

отдельные гобо, которые вращаются. Эффекты изображения вращающегося гобо создаются

параболическим зеркалом.

• Mania EFX500 оснащена 11 разноцветными колесами гобо и колесом затемнения.

• Mania EFX600 оснащена 12 разноцветными колесами гобо.

• Mania EFX700 оснащена 12 разноцветными колесами гобо.

• Mania EFX800 оснащена 12 разноцветными колесами гобо. Цвет определяется положением

дополнительного

разноцветного колеса.
