Martin Pro MANIA EFX500 [9/45] Монтаж прибора

Кабели питания

Приборы Mania EFX поставляются с кабелями, совместимыми с большинством розеток. Кабель

питания должен быть оснащен вилкой с заземляющим контактом. Проконсультируйтесь с

квалифицированным электриком, если у Вас возникают какие-либо сомнения.

Согласно схеме вилки сетевого шнура, подсоедините соответствующие провода к нулю, фазе и

земле. Нижеследующая таблица содержит наиболее общеупотребительные обозначения:

Провод (ЕС) Провод (

США) Контакт Обозначение

Коричневый Чёрный Фаза L

Синий Белый Ноль N

Жёлто-

зелёный

Зелёный Земля

Таблица 1: разводка провода

МОНТАЖ ПРИБОРА

Приборы Mania EFX должны быть либо:

• закреплены на верхней конструкции с помощью собственной монтажной платы и закрепляющих

зажимов Martin (могут быть приобретены у дилера Martin), или:

• закреплены на поверхности с помощью монтажной платы и подходящих болтов.

Не устанавливайте прибор никакими другими способами, так как это может привести к перегреву

прибора.

Проверьте, что все

крепежные узлы прибора надежно закреплены. Всегда используйте

дополнительные средства безопасности, такие как страховочный трос.

Внимание! Не допускайте нахождения людей ниже места проведения работ в процессе

установки или обслуживания прибора. Проверьте, что несущая конструкция, в состоянии

выдержать вес, в 10 раз, превышающий общий вес установленных приборов, монтируемых кабелей,

дополнительного оборудования и т

. д. Надежно закрепите подвес на скобе болтом М12 и

зафиксируйте, как рекомендует производитель подвеса, через отверстие в центре скобы.

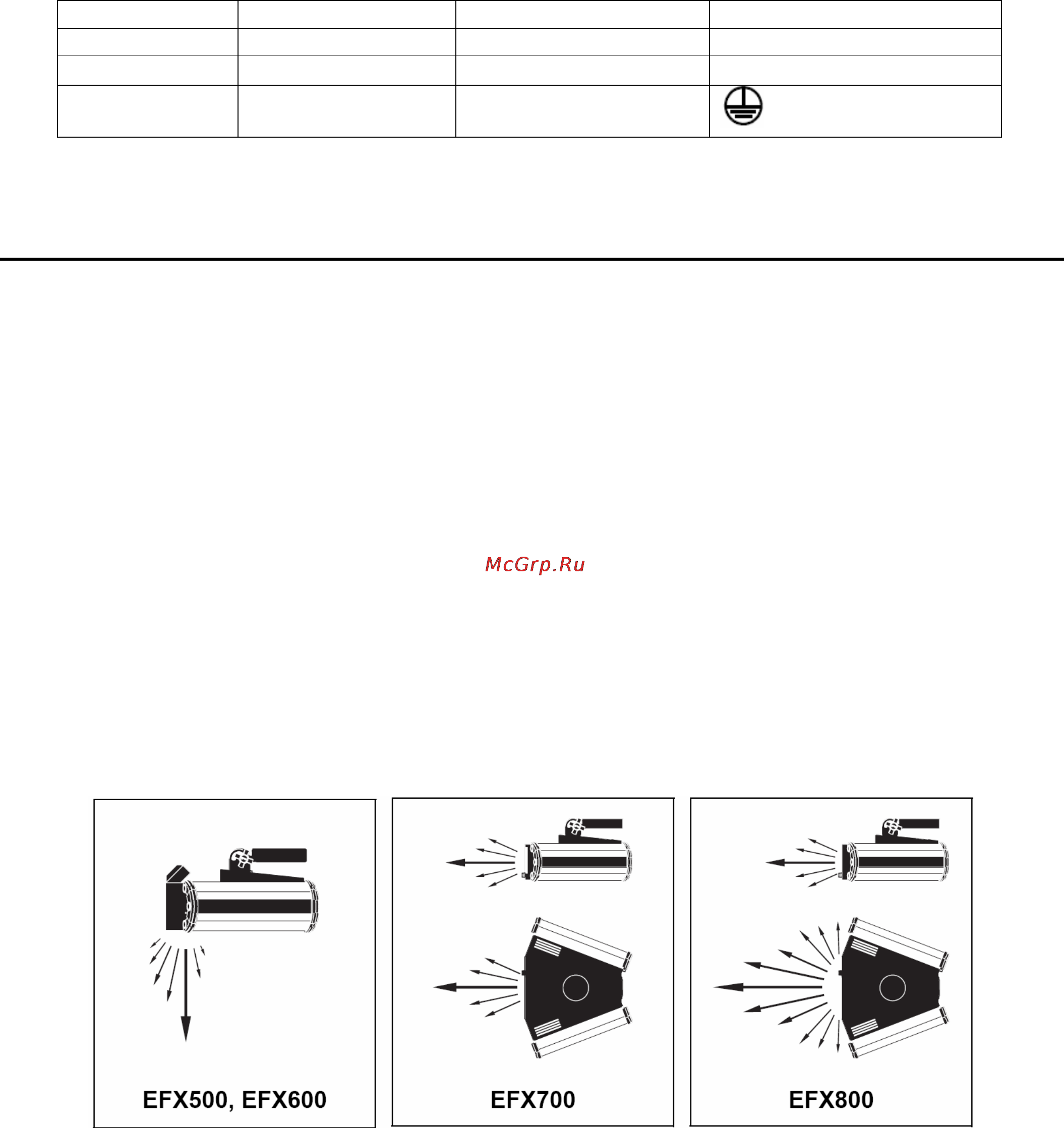

Направление луча

Приборы серии Mania EFX можно расположить под различным углом. На иллюстрации приведены

несколько вариантов
