Подвесное крепление
Для подвеса Mania EFX на верхние конструкции:
1. При использовании монтажной скобы,
проверьте, чтобы скоба не была повреждена и
могла выдержать вес, превышающий вес самого
прибора как минимум в 10 раз. Тщательно
закрепите болтом скобу на монтажной плате или
в соответствии с рекомендациями производителя.
Скоба должна быть расположена по центру
монтажной пластины
для обеспечения
равномерного распределения нагрузки.
2. Находясь на устойчивой платформе, подвесьте
или прикрепите прибор к конструкции.
3. Установите страховочный трос таким образом,
чтобы он мог выдержать как минимум 10-ти кратный вес прибора.
4. Открутите шарнирный стопор, наклоните прибор на нужный угол и затяните его вновь.

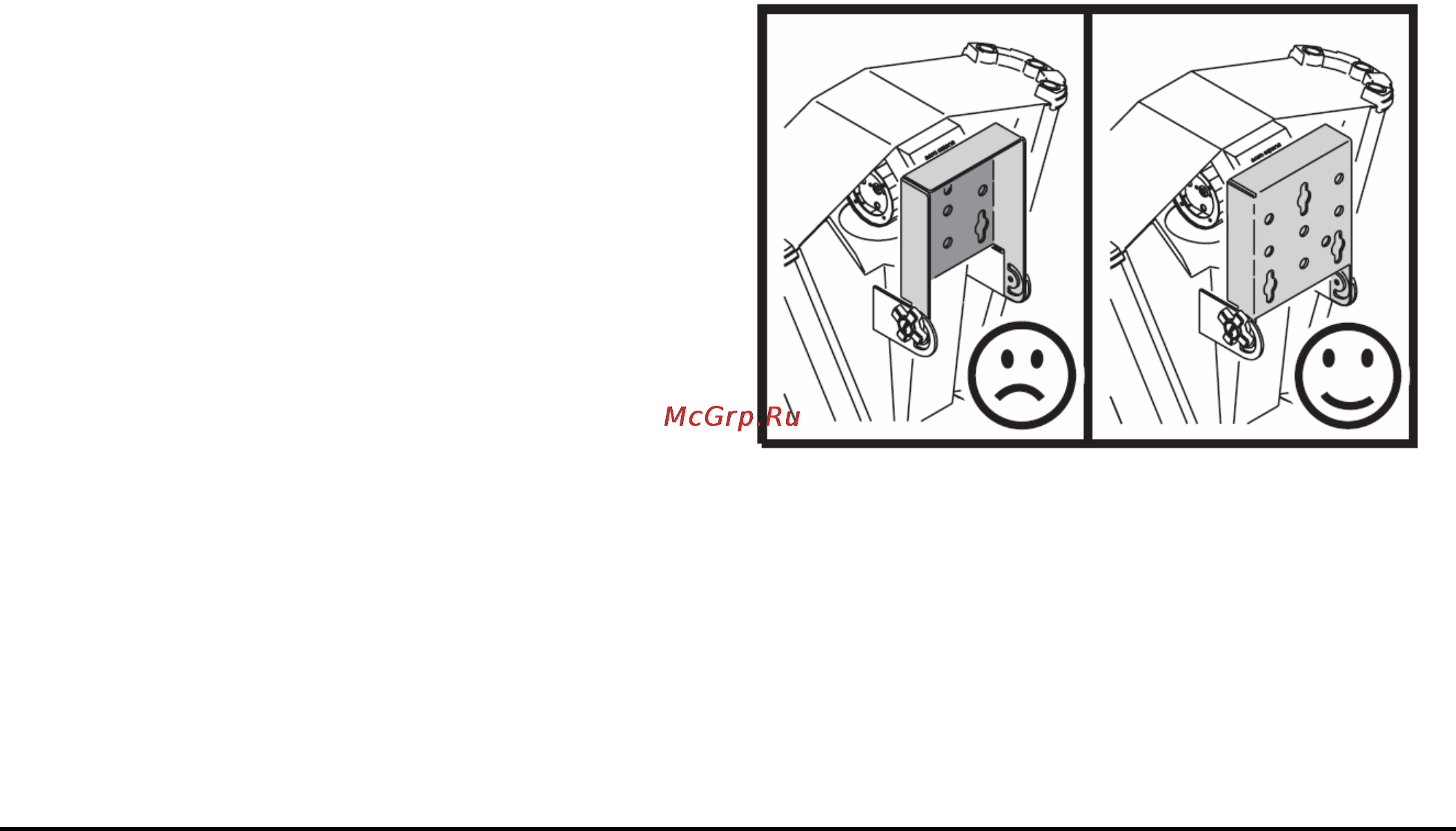

Важно! Проверьте, чтобы кабель зеркального барабана не
был зажат монтажной платой.
Если это произошло, разверните монтажную плату (см. рисунок).
Создание канала передачи данных для работы по
протоколу DMX или синхронизированной работы
Последовательный канал передачи данных необходим в следующих случаях:
• Запуск светового шоу на одном или более приборов с использованием DMX контролера
• запуск синхронизированного светового шоу на двух или более приборах (работа в режиме
master/slave)
Приборы на канале передачи данных должны быть соединены последовательно в линию, с
максимальным расстоянием 500 м и с максимальным
количеством приборов до 32. При
эксплуатации более 32 приборов или на расстоянии более 500 метров, или для добавления
ответвлений, используйте оптический изолированный усилитель или разветвитель, например Martin
RS-485 Opto-Splitter (P/N 90758060).
Для надежной передачи данных необходим соответствующий кабель. Стандартный микрофонный
кабель не обеспечивает надежную передачу данных DMX на длинные расстояния. Для получения
лучших результатов, используйте кабель с как минимум одной
витой парой, специально
разработанный для приложений RS-485. Ваш дилер Martin поможет подобрать кабель подходящего
качества с различной длиной.
Подключение последовательного канала передачи данных
Подключения данных прибора имеют разъемы типа XLR, с разводкой контактов 1 на землю, контакта
2 на сигнал - (холодный) и контакта 3 на сигнал + (горячий). Это стандартная конфигурация для
устройств, работающих по протоколу DMX.
Для подключения прибора к контролеру и / или приборам другого типа, может потребоваться один
или более кабелей адаптера, так как на некоторых приборах
могут быть 5-ти контактные разъемы
XLR, а на некоторых может быть обратная полярность сигнала (то есть контакт 2 - горячий, а контакт
3 - холодный). Полярность разъема обычно указывается на устройстве или в руководстве
пользователя.
11
