ZONT CONNECT+

Техническая документация

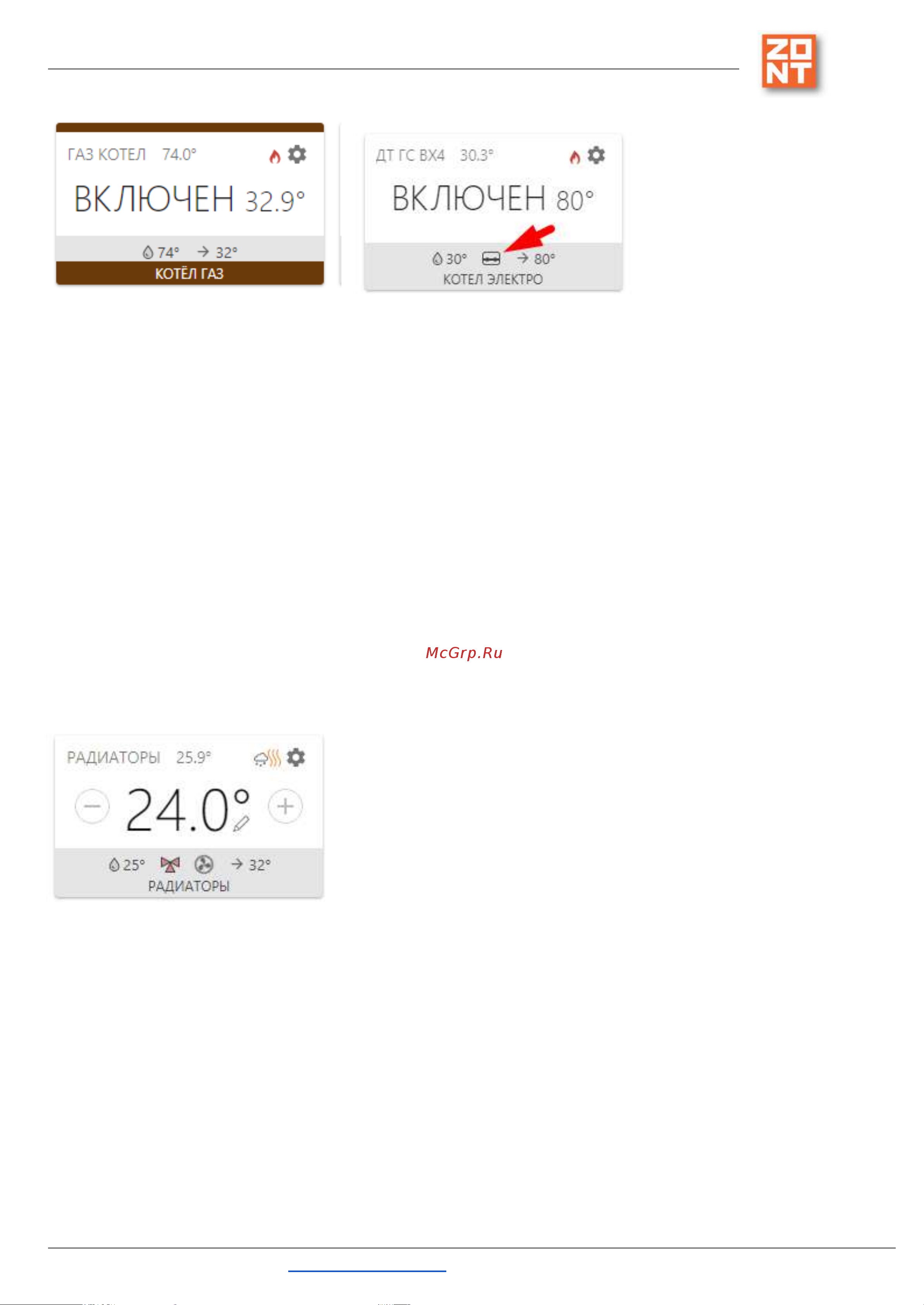

Графический элемент "Пламя" – состояние горелки котла. У котла, управляемого релейным способом

дополнительно отображается состояние релейного выхода. Отображается только у котлов,

управляемых по цифровой шине.

32,9 – уставка теплоносителя для котла. Эта же величина, округленная до единиц (32) – значение опции

“Запрос тепла” поступившее в котловой контур от контура потребителя. Отображается всегда

наивысший (приоритетный) запрос.

74 – (вверху и внизу плашки контура) - фактическое значение температуры теплоносителя в котле.

Значение берется или из цифровой шины котла или от датчика, назначенного настройкой контроллера

(котел управляемый релейным способом с датчиком на подаче теплоносителя в систему отопления).

Графический элемент "Шестеренка" – кнопка быстрого перехода в меню настроек контура.

2.1.2 Контур потребителя

В контуре потребителя отображается следующая информация:

24.0 – (в центре плашки контура) - целевое значение температуры для действующего данном контуре

режима отопления. Графический элемент “Карандаш” - признак ввода целевой температуры в ручном

режиме.

Кнопки “Плюс” и “Минус” (справа и слева целевой температуры - кнопки ручной коррекции. Шаг

коррекции настраиваемый (от 0,1 гр).

32 – “Запрос тепла” к котловому контуру.

25 (25,9) – (вверху и внизу плашки контура) – фактическое значение температуры теплоносителя на

выходе контура. Значение берется от датчика, назначенного настройкой контроллера как управляющего

в данном контуре.
