Zont CONNECT+ [17/133] К котлу

ZONT CONNECT+

Техническая документация

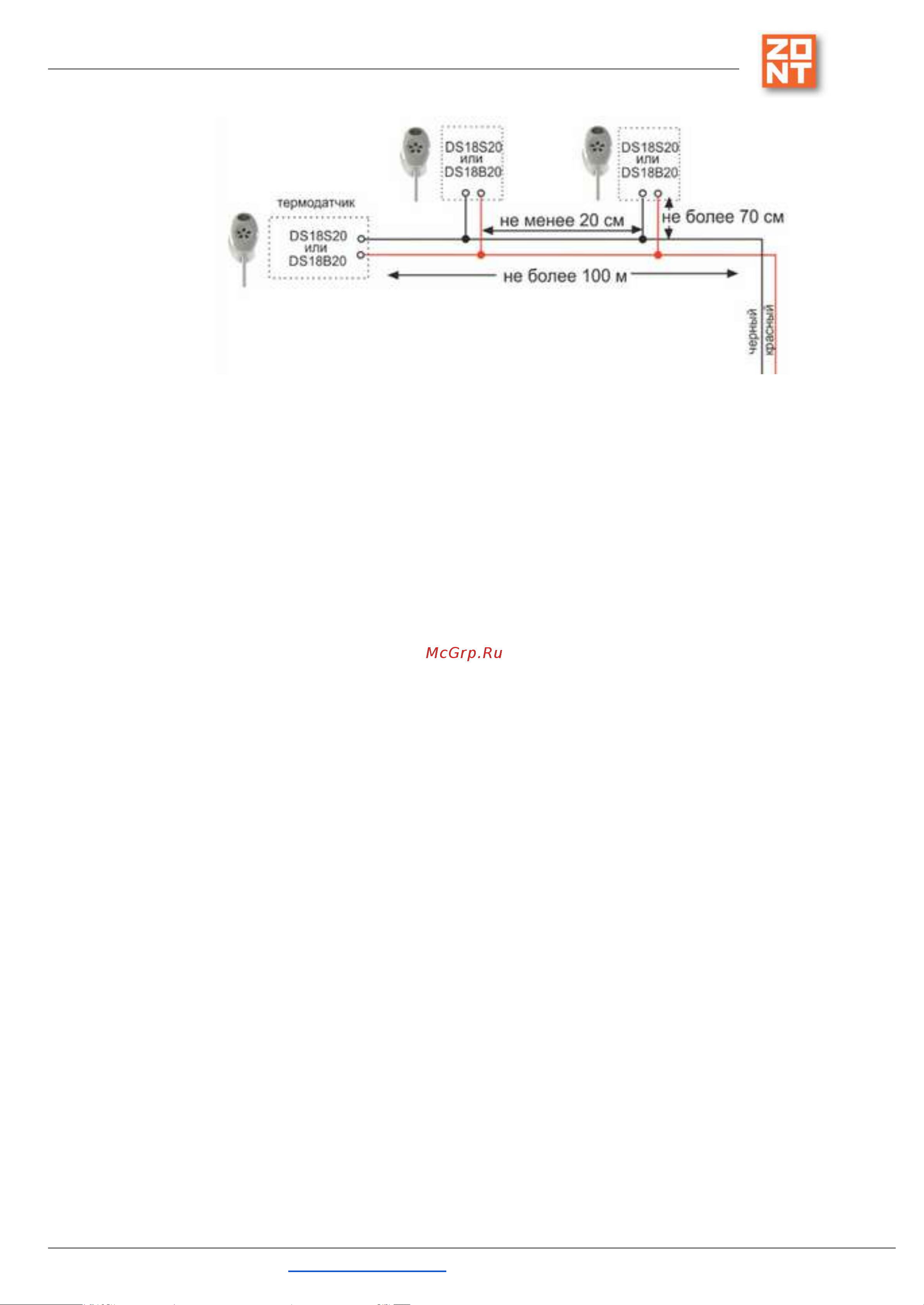

● Подключите основное питание. Будет гореть или мигать красный индикатор.

Примечание: Для включения резервного аккумулятора предусмотрен выключатель резервного питания.

Выключатель используется для отключения аккумулятора при хранении, транспортировке и

подключении.

● Установите Контроллер в выбранном месте и закрепите провода.

6.5 Подключение Контроллера к котлу

Примечание: Перед тем, как производить подключение Контроллера к котлу, установите его

сервисными настройками температуру теплоносителя и температуру ГВС в максимальные значения, а

затем выключите котел и приступайте к подключению.

Существуют два варианта подключения Контроллера к котлу отопления, определяющие способ

управления им: релейное управление или управление по цифровой шине.

Релейное управление

При релейном управлении используются контакты котла, предназначенные для подключения

комнатного термостата и релейный выход контроллера. При таком управлении котел включается с

заданной его настройками мощностью или полностью выключается, поддерживая целевую температуру

заданную действующим режимом отопления.

Команда на включение котла соответствует выключенному состоянию реле. При этом замыкается

нормально замкнутый контакт и общий контакт. Команда котлу выключиться соответствует включенному

состоянию реле. Нормально разомкнутый контакт и общий контакт замыкаются, когда реле включается.

В документации на котел найдите разъем для подключения комнатного термостата. Скорее всего, на

нем будет перемычка. Ее нужно удалить.

Чтобы убедиться, что это именно та перемычка, выключите котел, удалите перемычку, включите котел –

котел не должен запуститься на нагрев. При возвращении перемычки на место, котел при включении

должен запуститься на нагрев.

ML.TD.BCPL.01 Вернуться в содержание Страница 17 из 133
