ZONT CONNECT+

Техническая документация

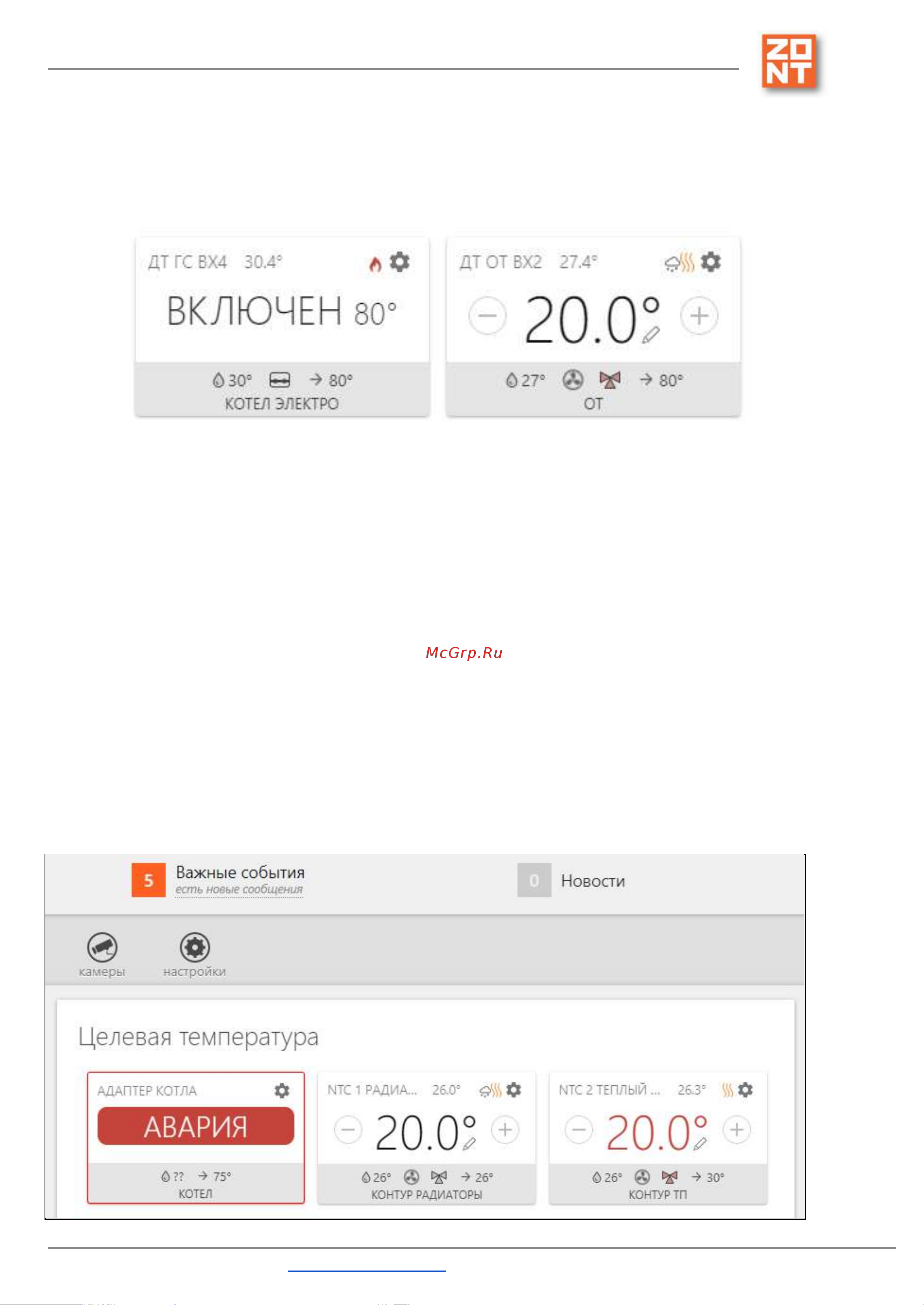

2.4 Индикация состояния исполнительных устройств

В плашке каждого контура можно отображать текущее состояние (признак работы) используемого в нем

исполнительного устройства: Насоса, Сервопривода или Релейного выхода контроллера.

Графический символ “Реле” – признак состояния выхода контроллера.

Графический символ “Насос” – признак работы насоса: вращается или неподвижен

Графический символ “Сервопривод” – признак состояния выхода смесительного крана:

Синий – закрывается, контур охлаждается;

Красный – открывается, контур греется;

мигает – сервопривод вращает кран, не мигает – сервопривод не вращает кран.

2.5 Индикация аварии котла и прочих важных событий

В плашке котлового контура при останове котла по аварии или возникновении ошибки котла

отображается признак аварии:

ML.TD.BCPL.01 Вернуться в содержание Страница 132 из 133
