равной 20 °С. Если значение целевой температуры воздуха в помещении, заданное действующим

режимом отопления, отличается от 20 °С, то кривая ПЗА автоматически сдвигается и определяет

температуру ТН для прогрева помещения до этого значения.

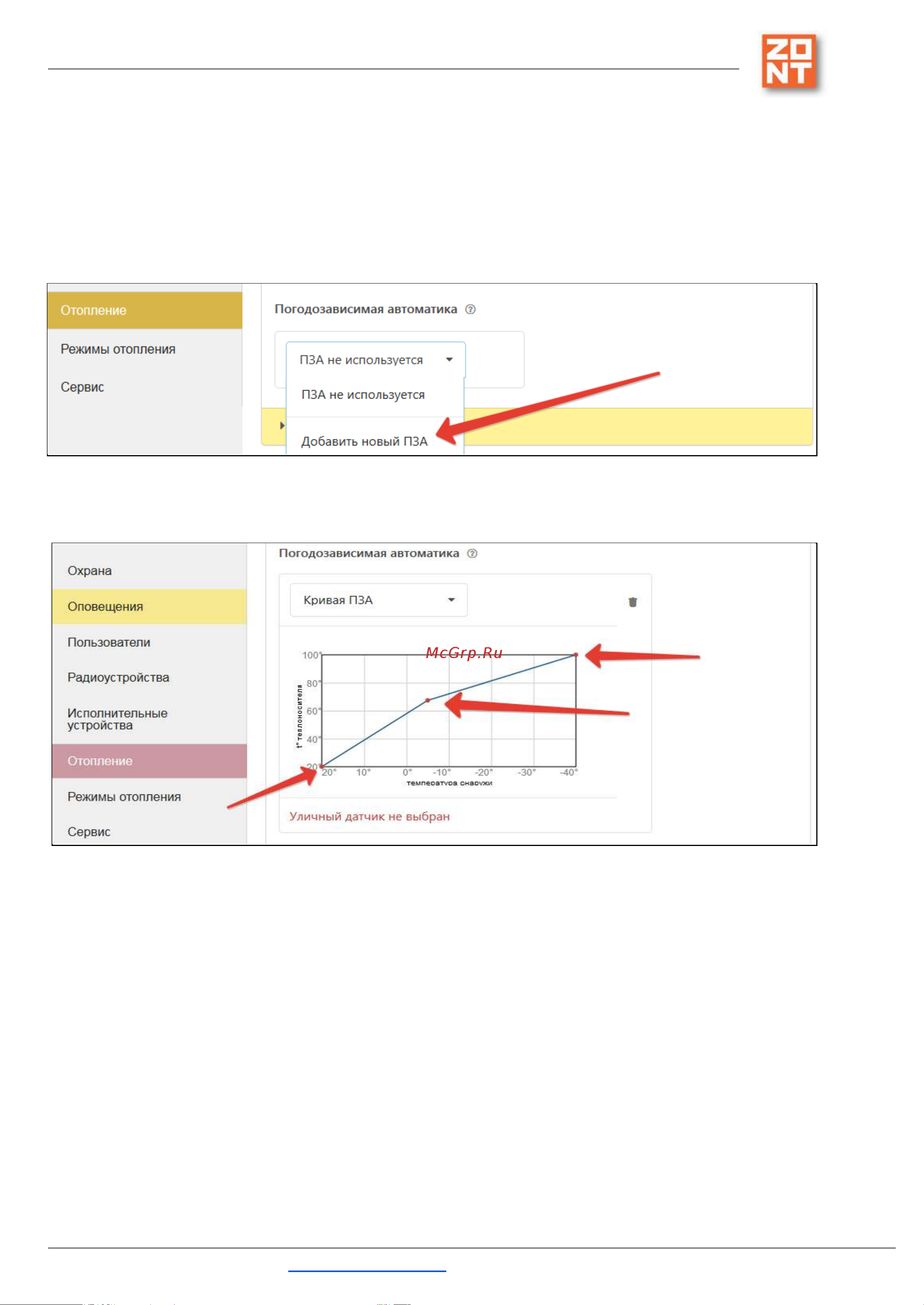

В настройках Контроллера пользователь создает график. Настройка работы контроллера в режиме ПЗА

заключается в экспериментальном подборе графика (кривой ПЗА), оптимального для поддержания

целевой температуры регулируемого контура отопления.

Настройка позволяет моделировать кривую зависимости температуры теплоносителя от уличной

температуры (кривую ПЗА) с целью поддержания в помещении целевой температуры.

3.4 ПИД-регулирование

ПИД-регулятор – это пропорционально-интегрально-дифференцирующий (ПИД) регулятор.

В отоплении суть процесса регулирования с использованием ПИД-регулятора сводится к тому, что по

разности температур воздуха в помещении: фактической и заданной режимом отопления (целевой),

выдается запрос на увеличение/уменьшение температуры теплоносителя на величину

пропорциональную разности ее фактического и заданного значения.

Чем больше разница температур воздуха - тем больше корректирующий запрос, чем меньше разница -

тем меньше корректирующий запрос.

Кроме того ПИД-регулятор учитывает изменение разницы заданной и фактической температур во

времени. Таким образом, если эта разница остаётся большой продолжительное время, то расчетная

температура пропорционально увеличивается с течением времени.
