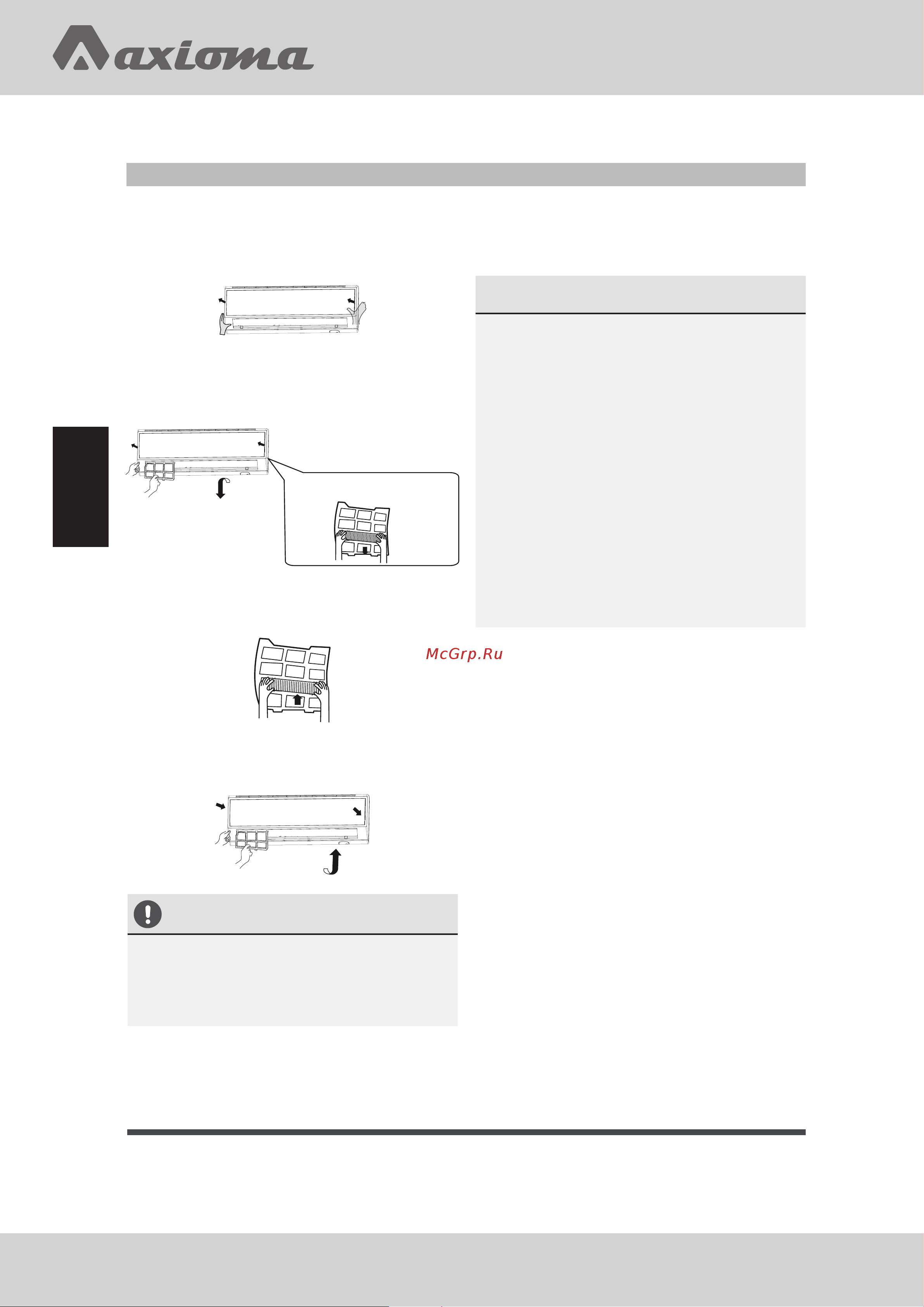

Страница 20
Руководство
помонтажу
1. Откройте переднюю панель Приподнимите
переднюю панель, используя небольшой
держатель, расположенный с правой
стороны внутреннего блока.
2. Извлеките раму стандартного фильтра
Сдвиньте фиксатор рамы слегка вверх,
чтобы отсоединить раму стандартного
фильтра. Выньте старый фильтр.
Выньте старый фильтр
3. Вставьте новый фильтр
Установите новый фильтр, вправив его
вправую и левую ячейки рамы.
4. Вставьте на место и зафиксируйте раму
стандартного фильтра (Обязательная
процедура)
ВНИМАНИЕ!
Светлая сторона фотокаталитического
фильтра должна быть обращена наружу,
а темная внутрь. Бактерицидный фильтр
должен быть обращен зеленой стороной
наружу, а светлой внутрь.
5. Закройте переднюю панель
Закройте переднюю панель, фиксаторы
должны защелкнуться.
ПРИМЕЧАНИЕ
• Фотокаталитический фильтр для его
восстановления через каждые 6 месяцев
следует не менее часа держать на солнце.
• Бактерицидный фильтр может
использоваться долгое время без
необходимости замены. Но в период
эксплуатации нужно тщательно следить
за его чистотой. Для удаления пыли
можно использовать пылесос или просто
встряхивать фильтр. При загрязнении
бактерицидный эффект фильтра
снижается.
• Рекомендуется хранить бактерицидный
фильтр в прохладном, сухом месте,
недопуская длительного попадания на
фильтр прямого солнечного излучения.
Впротивном случае бактерицидный
эффект фильтра снижается.
Замена дополнительного (опционального) воздушного фильтра
