Страница 5
Составные части и их назначение
1

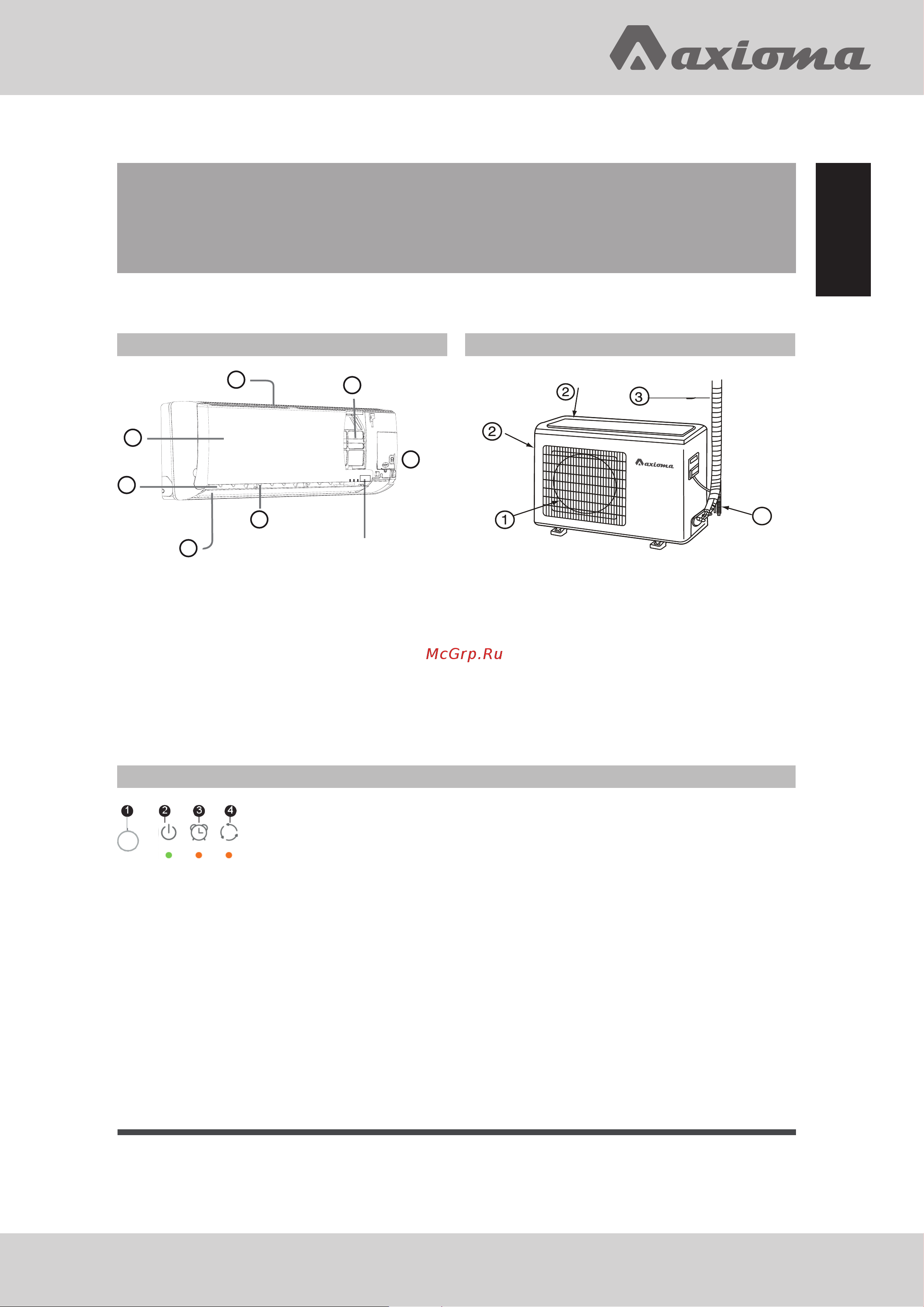

Основные части кондиционера
1. Входные воздушные отверстия
2. Передняя панель
3. Выходные воздушные отверстия
4. Воздушный фильтр
6. Вертикальные жалюзи (регулирование
потока вправо-влево)
7. Горизонтальные жалюзи (регулирование
потока вверх-вниз)
8. Кнопка аварийного отключения
1. Выходное воздушное отверстие
2. Входные воздушные отверстия
3. Соединительные трубопроводы
холодильного контура и межблочный
кабель
4. Дренажный шланг
Рисунок приведен только для наглядности, внешний
вид поставляемого блока может отличаться
отпредставленного.
Внутренний блок Наружный блок
4
Составные части
и их назначение
6
4
2
1
3
7
8
Информационный дисплей
1. Инфракрасный приемник (генерирует звуковой сигнал при приеме)
2. Индикатор питания (загорается при включении блока)
3. Индикатор режима «Таймер» (фктивен, когда выбран режим таймера)
4. Индикатор режима работы (включен при работе компрессора.)
В зависимости от модели блока внешний вид передней панели поставляемого блока
может отличаться от показанной на рисунке.
Информационный дисплей
