Страница 40
Руководство
помонтажу

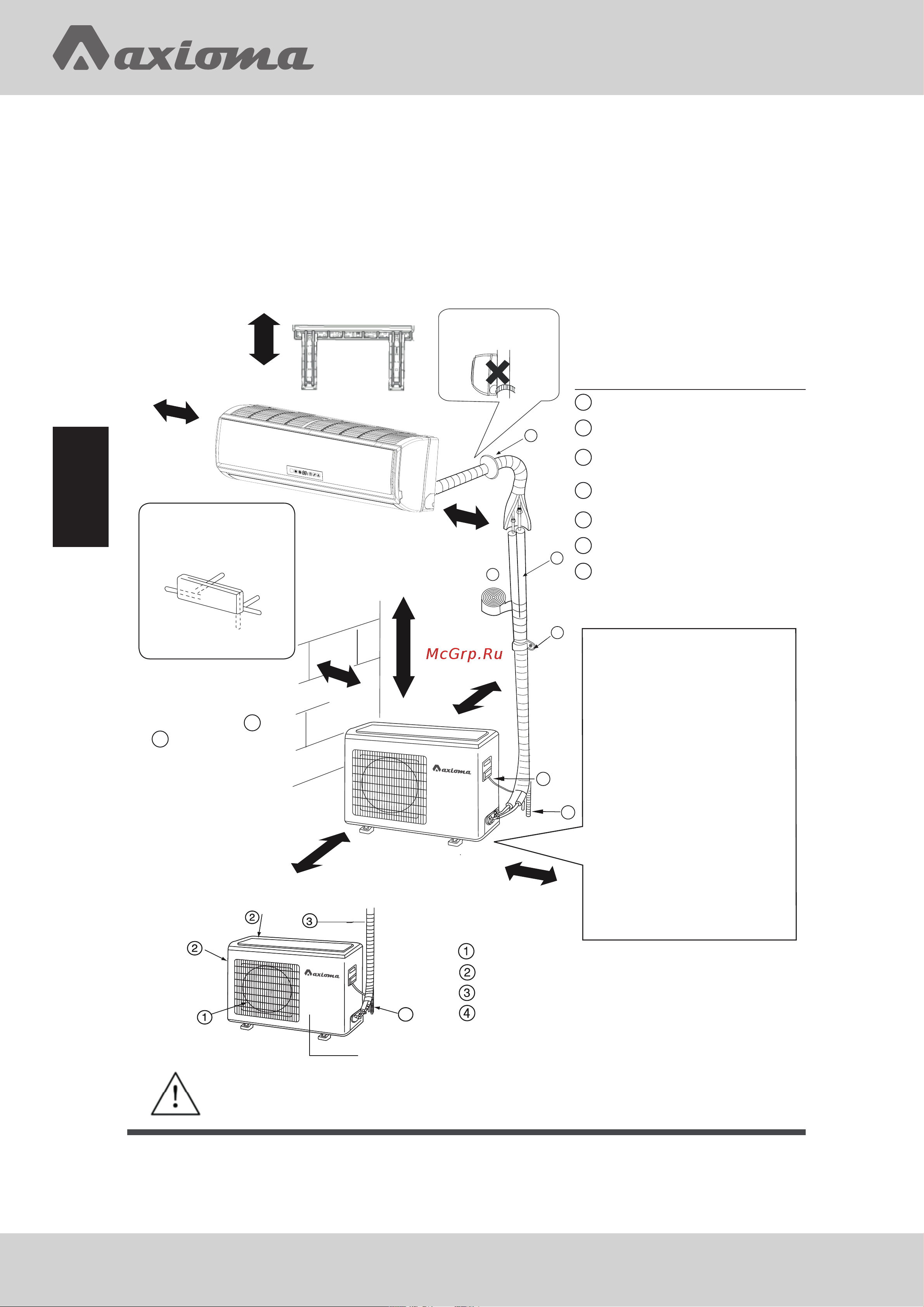

Монтажная схема соединения наружного
ивнутреннего блоков
Система предназначена для работы на хладагенте R32.
Монтажные инструкции для внутренних блоков приведены в руководстве по монтажу, входя-
щему в комплект поставки оборудования (схема относится к настенному внутреннему блоку).
При использовании левостороннего отвода конденсата убедитесь в наличии сквозного отверстия.
На рисунках для информации изображен примерный вид оборудования, который может отличаться
от реального устройства.
Более 15 см
Не допускайте
подъемов
дренажного шланга
Варианты подвода
соединительных
трубопроводов
Сзади слева
Сзади
справа
Слева
Справа
Снизу
Более 10 см
Более 30 см
Более 20 см
Более 20 см
Более 25 см
Более 60 см
Более 10 см
Опциональные дополнительные
принадлежности трубопровода
A
Финишная лента
B
Изоляционная клейкая лента
C
Опора (L.S) трубопровода
свинтами
D
Электросоединение между
внутренним и наружным блоками
E
Дренажный шланг
F
Теплоизоляция
G
Крышка отверстия для труб
Фиксация наружного блока
• Расположите наружный блок
на фундаментном основании и
надежно зафиксируйте его с по-
мощью анкерных болтов (10 мм)
с соответствующими гайками и
шайбами.
• При установке блока на стене
или поверхности крыши надежно
закрепите опору. Если существует
опасность падения или опро-
кидывания наружного блока по
причине землетрясений и сильных
ветров, закрепите его либо ан-
керными болтами, либо толстой
металлической проволокой, либо
каким-либо иным способом.
• Для уменьшения уровня шума и
вибрации наружный блок должен
быть установлен на резиновые
виброопоры или на пружинные
виброизоляторы.
ВЫХОД ВОЗДУХА
ЗАБОР ВОЗДУХА
ПОДКЛЮЧЕНИЕ ТРУБ И КАБЕЛЕЙ
ДРЕНАЖНЫЙ ШЛАНГ
Компрессор (внутри блока)
• Маркировка от
A
до
G
на рисунке - номер
аксессуара.
• Расстояние между
внутренним блоком
и поверхностью пола
должно быть не менее 2м.
