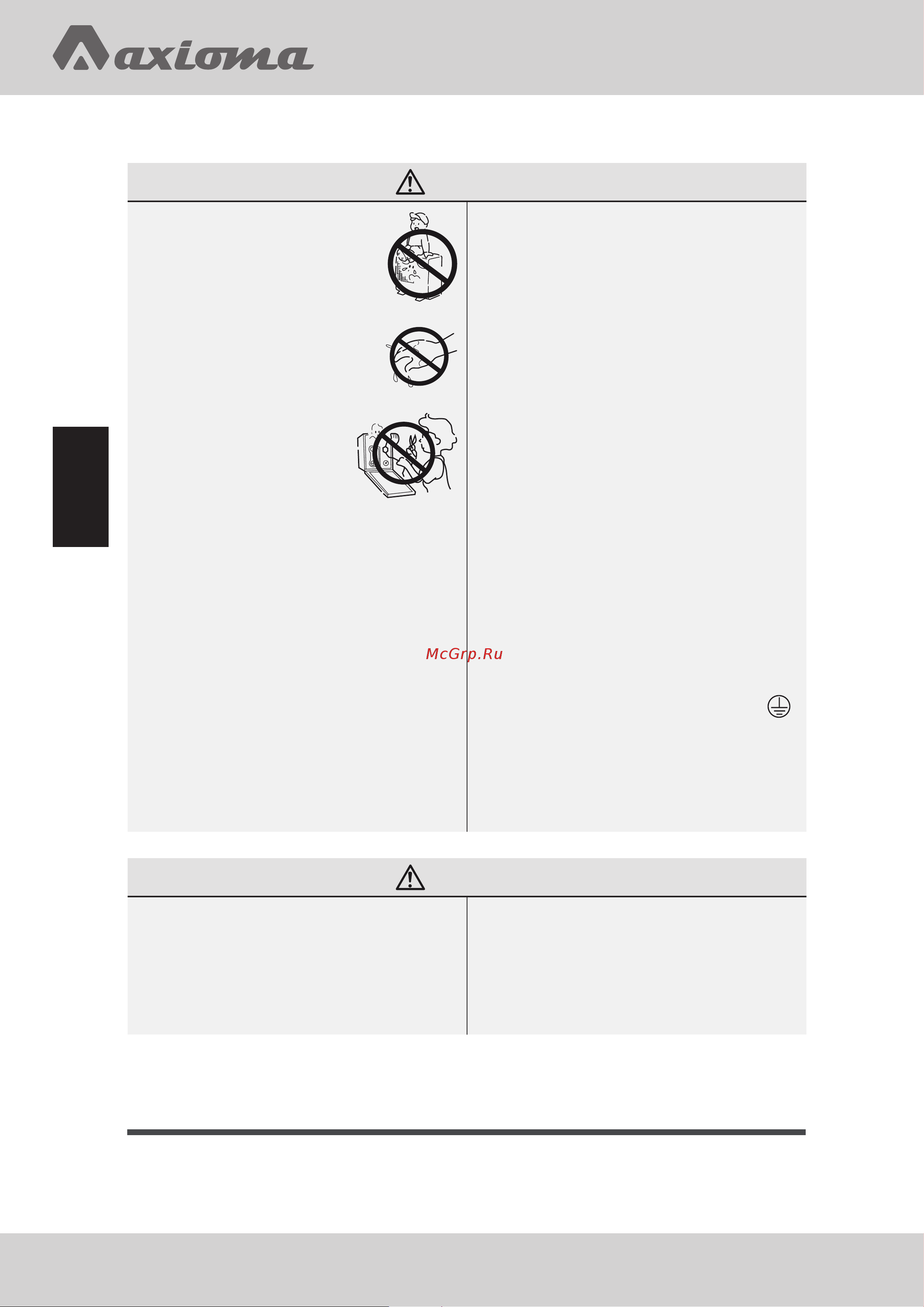

Страница 42
Руководство
помонтажу
ВНИМАНИЕ
• Запрещается вставать, сидеть или
класть какие-либо предметы на
наружный блок. Падение людей
и предметов с наружного блока
может привести к несчастным
случаям.
• Не прикасайтесь к агрегату
влажными руками. В противном
случае существует риск
поражения электрическим током.
• Используйте предохранители
соответствующего
номинала итолько во
взрывозащищенном
исполнении. Замена
предохранителей какими-либо
другими устройствами и проводами может
привести к поломке оборудования иего
возгоранию.
• Дренажный трубопровод должен
обеспечивать надлежащий отвод
конденсата. В противном случае возможны
протечки воды.
• Установите автоматический выключатель
сзащитой от токовых утечек Несоблюдение
данного требования может привести
кпоражению электрическим током.
• Кондиционер не должен
устанавливаться в средах, содержащих
легковоспламеняющиеся газы, поскольку
монтаж системы в подобных местах может
привести к возгоранию.
Установка кондиционера должна
производиться авторизованными дилерами.
Монтаж агрегата неквалифицированным
персоналом может привести к утечкам,
поражению электрическим током и
возгоранию оборудования.
• Меры по выявлению, предотвращению
и устранению утечек хладагента должны
производиться авторизованными дилерами.
В случае установки кондиционера в
помещении малой площади необходимо
строго соблюдать соответствующие меры
предосторожности по выявлению утечек
воизбежание несчастных случаев.
• Демонтаж или повторная установка
кондиционера должны производиться
авторизованными дилерами.
Обслуживание агрегата
неквалифицированным персоналом
может привести к утечкам, поражению
электрическим током и возгоранию
оборудования.
• Предусмотрите наличие заземляющего
провода. Заземляющий провод не должен
подключаться к фреоновым, дренажным
трубопроводам, телефонным
кабелям и молниеотводам.
Неправильно выполненное
заземление может привести к поражению
электрическим током.
ВНИМАНИЕ
• Все работы по установке
оборудования должны производиться
квалифицированным персоналом.
Некорректная установка агрегата может
привести к утечкам воды, поражению
электрическим током и возгоранию
оборудования.
• Оборудование должно устанавливаться в
строгом соответствии с данной инструкцией.
Ошибки в процессе установки могут
привести к поражнеию электрическим
током, утечкам и риску взрыва.
Заземление
