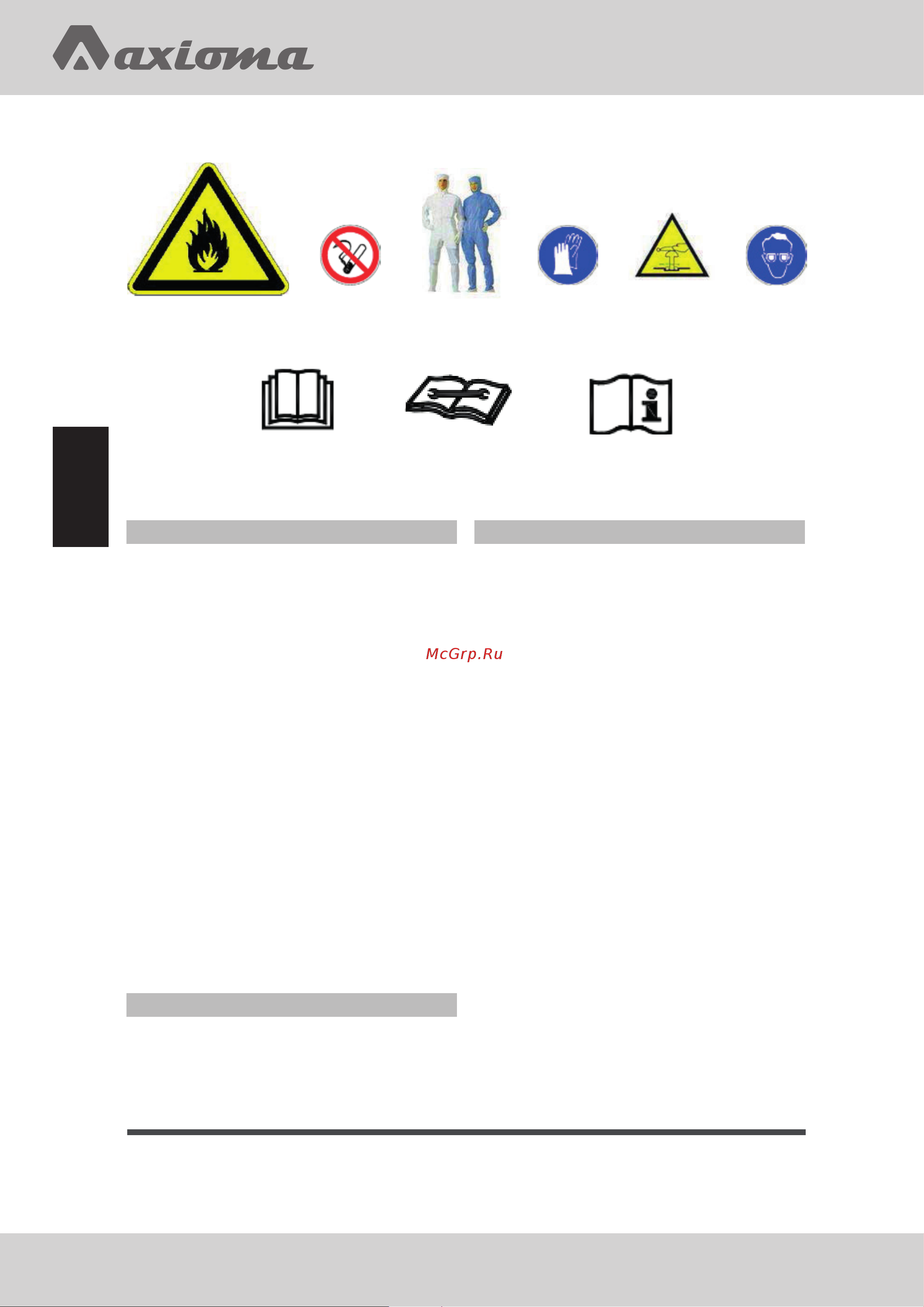

Страница 30
Руководство
помонтажу
Требования к электробезопасности
1. При выполнении электромонтажных работ
следует учитывать факторы окружающей
среды (температуру, воздействие
прямых солнечных лучей, осадков)
ипредусмотреть соответствующие меры
защиты.
2. В качестве силового и межблочного
кабелей разрешается использовать только
медный провод в соответствии с местными
стандартами.
3. Внутренний и наружный блоки должны
быть надежно заземлены.
4. Сначала выполняется электроподключение
наружного блока, а затем внутреннего
блока. Питание на кондиционер
может быть подано только после
завершения работ по электромонтажу
иподсоединению труб.
5. Оборудование должно подключаться
к отдельному контуру сетевого
электропитания. Необходимо установить
устройство защиты от тока утечки
соответствующего номинала.
Требования к квалификации монтажников
Монтажные работы должны выполняться
специалистами, получившими
квалификационный сертификат,
отвечающий требованиям национального
законодательства.
Монтаж внутреннего блока
1. Установка монтажного шаблона на стене
Позиция расположения внутреннего блока
должна позволять беспрепятственное
отведение конденсата и подсоединение
к наружному блоку. В случае лево/
правостороннего подведения дренажной
трубки к внутреннему блоку или в
случае если раструбное соединение
Соединительный трубопровод должен
подключаться к испарителю внутреннего
блока посредством раструбного
вальцованного соединения.
2. Прокладка труб
При прокладке трубопроводов
хладагента, дренажного шланга и кабелей
дренажный шланг и межблочный кабель
прокладываются совместно, располагаясь,
соответственно, снизу и сверху
относительно друг друга. Совместная
прокладка силовых и коммуникационных
кабелей запрещена. Дренажные
трубы (особенно проходящие внутри
помещения и блока) должны быть закрыты
теплоизоляционным материалом.
3. Опрессовка контура азотом (подробное
описание приводится в соответствующем
разделе данной инструкции)
• После подключения соединительного
трубопровода к испарителю выполните
опрессовку контура испарителя азотом
для выявления утечек.
Читайте руководство
по эксплуатации
Читайте сервисное
руководство
Инструкции по эксплуатации;
руководдство по эксплуатации
Источники огня рядом
скондицонером
запрещены
Одежда из
хлопчатобумажных
тканей
Антистатические
перчатки
Осторожно!
Статическое
электричество
Защитные
очки
