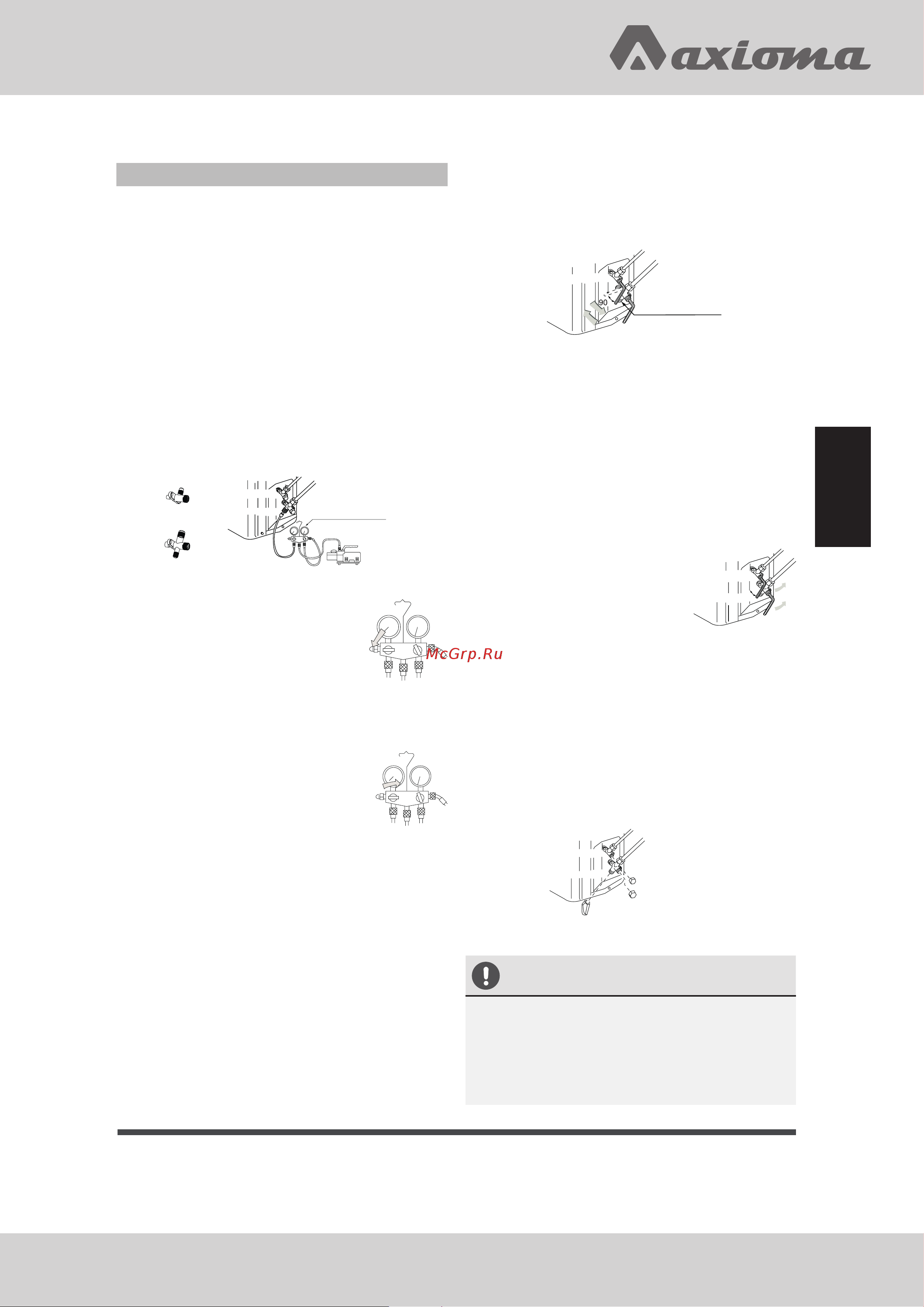

Страница 55
Руководство
помонтажу
Вакуумирование
Вакуумирование выполняется с помощью
вакуумного насоса.
1. Снимите колпачки с сервисного порта
3-ходового (газового) стопорного вентиля,
а также со штоков 3-ходового (газового)
и 2-ходового (жидкостного) стопорных
вентилей. Подсоедините заправочный
шланг, отходящий от манометрического
коллектора (Lo - вентиль низкого
давления), к сервисному порту газового
стопорного вентиля. Подсоедините
центральный шланг, отходящий
отманометрического коллектора,
квакуумному насосу.
2-ход. вентиль
2-ход. вентиль
3-ход. вентиль
3-ход. вентиль
Жидкостной стопорный
вентиль
Газовый стопорный
вентиль
Вакуумный насос
Манометрич.
коллектор
2. Откройте полностью
вентиль низкого
давления (Lo)
манометрического
коллектора. Включите
вакуумный насос. Если
стрелка мановакууметра показывает,
чтосистема достигает состояния вакуума
моментально, проверьте шаг 1 снова.
3. Выполняйте
вакуумирование в
течение 15 минут.
Проверьте показания
по мановакуумметру,
давление разрежения в контуре
должнодостичь величины -0,1МПа
(-760 мм ртут. ст.). После завершения
вакуумирования закройте вентиль
низкого давления (Lo) манометрического
коллектора и выключите вакуумный насос.
По прошествии 1-2 минут проверьте по
мановакуумметру, не повышается ли
давление. Если давление повысилось, это
свидетельствует о наличии в контуре влаги
или негерметичных соединений. Проверьте
плотность всех соединений и перезатяните
их заново. После этого опять повторите
вышеуказанные действия (п.3).
4. Для подачи хладагента в контур откройте
2-ходовой жидкостной стопорный вентиль,
повернув шток вентиля на 90° против часо-
вой стрелки. Через 6 сек. закройте вентиль
и проведите проверку контура наутечки.
Сервисный пор
т
Закрыть на 90°
в теч. 6 сек
2-ход. вентиль
5. Проверьте на утечки плотность всех соеди-
нений. При обнаружении утечки перезатя-
ните соединение заново. После этого, если
утечка устранена, переходите кдействиям
п. 6. Если утечка не устранена, эвакуируй-
те хладагент из контура через сервисный
порт. Повторно выполните вальцованные
соединения межблочных линий, вакуу-
мирование ипроверку контура на утечки
газа, а затем заправьте систему требуемым
количеством хладагента.
6. Отсоедините заправочный
шланг от сервисного
порта газового стопорного
вентиля, а затем до
упора откройте газовый
и жидкостной стопорные
вентили против часовой стрелки
(неповорачивайте шток вентиля уже
послетого, как он достиг упора).
7. Для предотвращения утечек затяните
колпачки сервисного порта и штоков жид-
костного и газового стопорного вентилей,
контролируя прилагаемое усилие затяжки.
Затяжку рекомендуется производить чуть
дольше, чем потребуется резкое увеличе-
ние усилия затяжки (крутящего момента).
2-ход. вентиль
3-ход. вентиль
Колпачок штока
вентиля
Колпачок штока
вентиля
Колпачок сервисного
порта
ВНИМАНИЕ!
В случае утечек полностью эвакуируйте
хладагент из контура. Вакуумируйте систему,
а затем заправьте требуемым количеством
жидкого хладагента в соответствии с
данными, указанными на паспортной
табличке блока.
Открыт
ь
Закрыть
2-ход. вентиль
3-ход. вентиль
