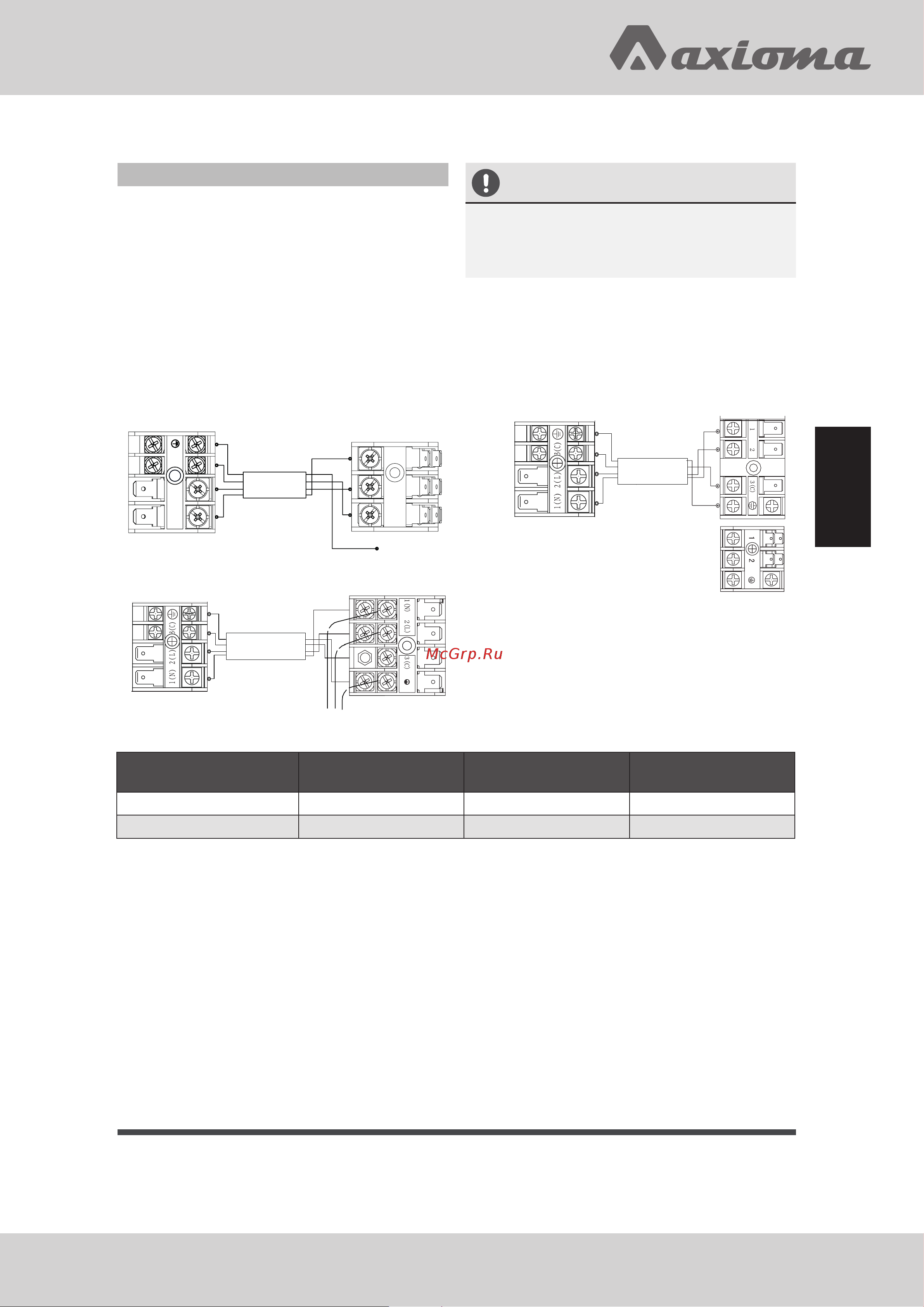

Страница 57
Руководство
помонтажу
Порядок подключения
1. Вывинтите крепежные винты сбоку, а затем
снимите сервисную панель.
2. Подсоедините жилы кабеля к клеммам
согласно электросхеме. Закрепите
проводку кабельным зажимом рядом
склеммами.
3. Конец кабеля должен подводиться
кклеммной колодке через отверстие
кабельного ввода в боковой панели блока.
ВНИМАНИЕ!
Подключение кабеля должно выполняться в
соответствии с приведенной электросхемой.
Несоблюдение данного требования может
привести к выходу оборудования из строя.
1(N) 2(L)
3(C)
1
2
3(C)
9k: 4G1.0 мм
2
4G1.0 мм
2
{
4G1.0 мм
2
12k: 4G1.5 мм
2
Для моделей
Для модели ASB24DZ1R
Для модели ASB18DZ1R
ASB07DZ1R
ASB09DZ1R
ASB12DZ1R
Сетевой кабель ≥ 3G2.5 мм
2
Сетевой кабель ≥ 3G2.5 мм
2
9k: сетевой кабель ≥ 3G1.0 мм
2
12K: сетевой кабель ≥ 3G1.5 мм
2
Наружный блок
Наружный блок
Наружный блок
Внутренний блок
Внутренний блок
Внутренний блок
Модель наружного
блока
ASB07DZ1R
ASB09DZ1R
ASB12DZ1R
ASB18DZ1R
ASB24DZ1R
Межблочный кабель 4G1.0 мм
2
4G1.5 мм
2
4G1.0 мм
2
Сетевой кабель 3G1.0 мм
2
3G1.5 мм
2
3G2.5 мм
2
