12
ПУЛЬТ ДИСТАНЦИОННОГО УПРАВЛЕНИЯ

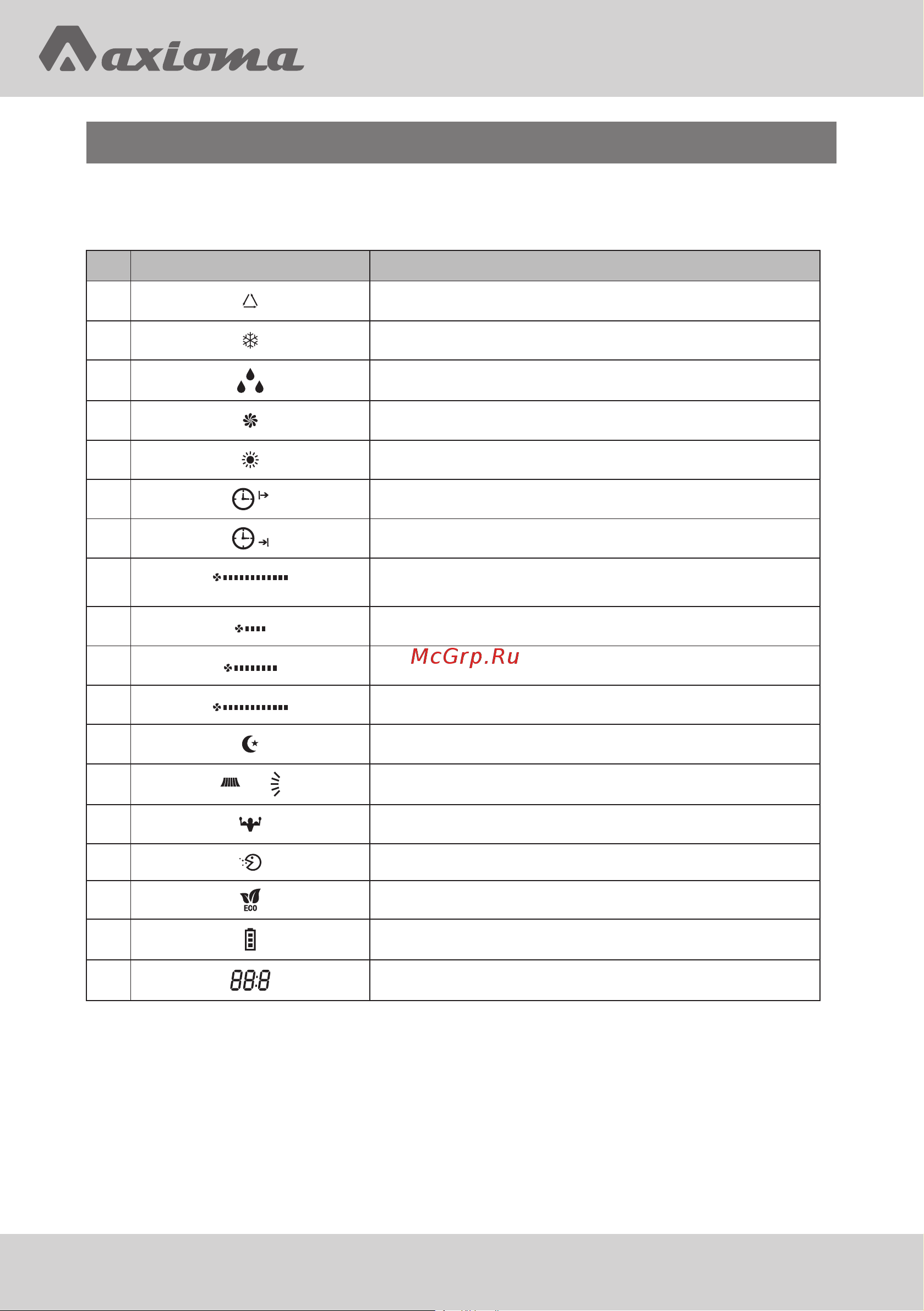

ДИСПЛЕЙ пульта дистанционного управления
Что означают символы на дисплее.
№ Символ Значение
1 Индикатор режима FEEL
2 Индикатор режима ОХЛАЖДЕНИЯ
3 Индикатор режима ОСУШКИ
4 Индикатор режима ТОЛЬКО ВЕНТИЛЯЦИЯ
5 Индикатор режима ОБОГРЕВА
6 Индикатор ТАЙМЕР ВКЛЮЧЕНИЯ
7 Индикатор ТАЙМЕР ВЫКЛЮЧЕНИЯ
8
(FLASH)
Индикатор АВТОМАТИЧЕСКОГО ВЫБОРА СКОРОСТИ ВЕН-
ТИЛЯТОРА
9 Индикатор НИЗКОЙ СКОРОСТИ ВЕНТИЛЯТОРА
10 Индикатор СРЕДНЕЙ СКОРОСТИ ВЕНТИЛЯТОРА
11 Индикатор ВЫСОКОЙ СКОРОСТИ ВЕНТИЛЯТОРА
13 Индикатор ночного режима SLEEP
14
or
Индикатор режима движения заслонок FLAP SWING
15 Индикатор режима TURBO
16 Индикатор режима HEALTH
17 Индикатор режима ЕСО
18 Индикатор заряда элементов питания
19 Индикатор таймера или температуры
Замена элементов питания
Снимите крышку батарейного отсека на задней стороне пульта, сдвинув ее в направлении стрелки.
Установите элементы питания, соблюдая полярность (+ и -), указанную внутри отсека.
