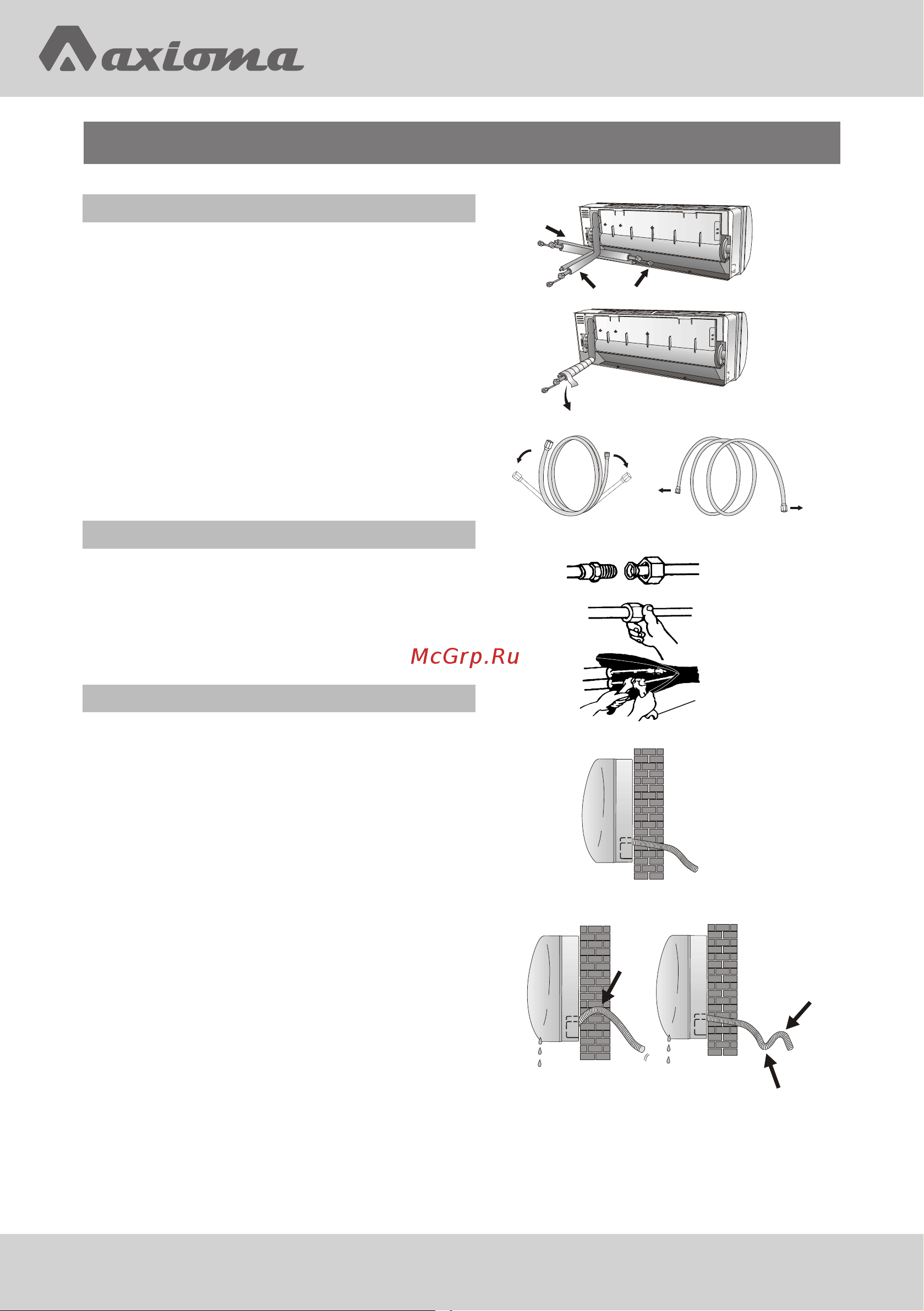

22
ИНСТРУКЦИЯ ПО МОНТАЖУ — Монтаж внутреннего блока
Подсоединение трубопровода
хладагента
Трубопровод может быть проложен в одном из 3 направле-
ний, обозначенных цифрами (см. рис.). Когда используется
направление 1 или 3, с помощью резака сделайте вырез в
стенке корпуса у торца канавки.
Проложите трубопровод в направлении отверстия в стене и
обмотайте лентой медные трубы, дренажную трубу и сило-
вой кабель, соединив их вместе. При этом дренажная труба
должна находиться внизу для свободного стока воды.
• До подсоединения не снимайте с трубы колпачок, чтобы
внутрь не попали пары воды или грязь.
• Если трубу слишком часто изгибать, ее можно повредить.
Не изгибайте трубу более трех раз в одной точке.
• При распрямлении трубы, свернутой кольцом, соблюдай-
те осторожность
Подсоединение к внутреннему блоку
1. Снимите колпачок с трубы внутреннего блока (проследи-
те, чтобы внутрь не попала грязь).
2. С помощью конусного соединения соедините концы труб.
3. Затяните соединения с помощью двух гаечных ключей,
прилагая к ним усилия в противоположных направлениях
см. таблицу на стр. 26.
Дренаж конденсата внутреннего блока
Корректный отвод конденсата из внутреннего блока являет-
ся основополагающим фактором успешной установки.
1. Дренажный шланг размещайте под всеми остальными
трубами, следя за тем, чтобы не возникало сифонов.
2. Для более эффективного отвода конденсата дренажный
шланг должен быть установлен с небольшим наклоном.
3. Не допускайте изгибания или скручивания дренажного
шланга, не опускайте его конец в воду. Если для удлине-
ния дренажного шланга подсоединен еще один шланг, он
должен быть термоизолирован на входе во внутренний
блок.
4. Если трубопровод установлен справа, трубы, кабель пи-
тания и дренажный шланг должны быть теплоизолирова-
ны и закреплены на задней части устройства с помощью
монтажной трубы.
1) Вставьте монтажную трубу в соответствующее углубление.
2) Нажмите, чтобы закрепить монтажную трубу на основании.
3
2
1
Возможные направления прокладки трубопровода
ДА
ДА
НЕТ
НЕТНЕТ
Распрямление свернутой трубы
динамометрический ключ
