20

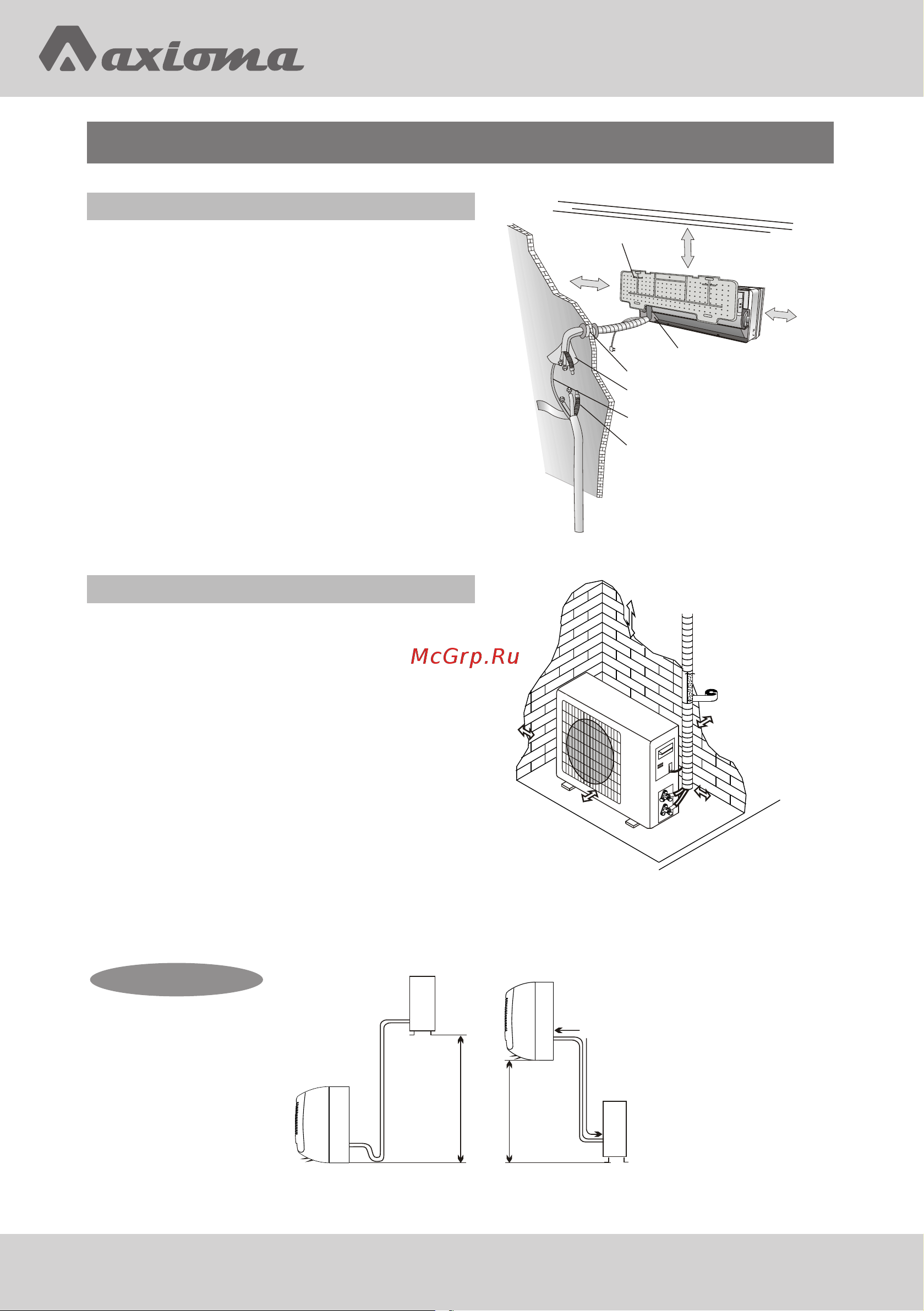

ИНСТРУКЦИЯ ПО МОНТАЖУ — Выбор места для установки
ВНУТРЕННИЙ БЛОК
• Монтаж внутреннего блока должен быть выполнен на
прочной стене, не подверженной вибрации.
• Входные и выходные отверстия не должны перекрывать-
ся: поток воздуха должен беспрепятственно охватывать
всю комнату.
• Не устанавливайте устройство вблизи источника тепла,
пара или горючего газа.
• Устанавливайте устройство рядом с электрической розет-
кой или отдельной линией питания.
• Не устанавливайте устройство в местах, где оно будет
подвержено воздействию прямых солнечных лучей.
• Выберите место, где возможен удобный отвод конденсата
и где можно легко подключиться к наружному блоку.
• Оставьте свободное пространство, как показано на ил-
люстрации, чтобы можно было контролировать работу
устройства.
• Выбирайте такое место, которое позволяло бы легко из-
влекать фильтр.
НАРУЖНЫЙ БЛОК
• Не устанавливайте наружный блок вблизи источника теп-
ла, пара или горючего газа.
• Не устанавливайте устройство в местах, где дует сильный
ветер или бывает много пыли.
• Не устанавливайте устройство в местах, где проходят
люди. Выберите место, где шум выходящего воздуха и шум
работающего кондиционера не будет мешать соседям.
• Не устанавливайте наружный блок там, где он будет
подвержен воздействию прямых солнечных лучей, или
используйте защитный козырек, но чтобы он не мешал
потоку воздуха.
• Оставьте свободное пространство вокруг устройства, как по-
казано на иллюстрации, для свободной циркуляции воздуха.
• Для установки наружного блока выбирайте безопасное
место на прочной стене.
• Если наружный блок подвержен вибрации, установите ре-
зиновые прокладки под опоры.
• Минимальное пространство (мм), которое необходимо
оставить вокруг наружного блока
Пользователь должен быть уверен в том, что лицо или компания, выполняющая монтаж, обслуживание или ремонт
кондиционера, обладает соответствующей квалификацией и опытом работы с холодильной техникой.
150
150
150
300
500
2000
300
500
Монтажная пластина
Труба для отвода конденсата
Втулка
Изолирующее покрытие
Электрический кабель
Труба для отвода конденсата
150
150
150
300
500
2000
300
500
Наружный блок
Не более 15 м
Внутренний блок
Высота не более 5 м
Высота не более 5 м
Внутренний блок
Не более 15 м
Наружный блок
150
150
150
300
500
2000
300
500
Монтажная схема
