21
      

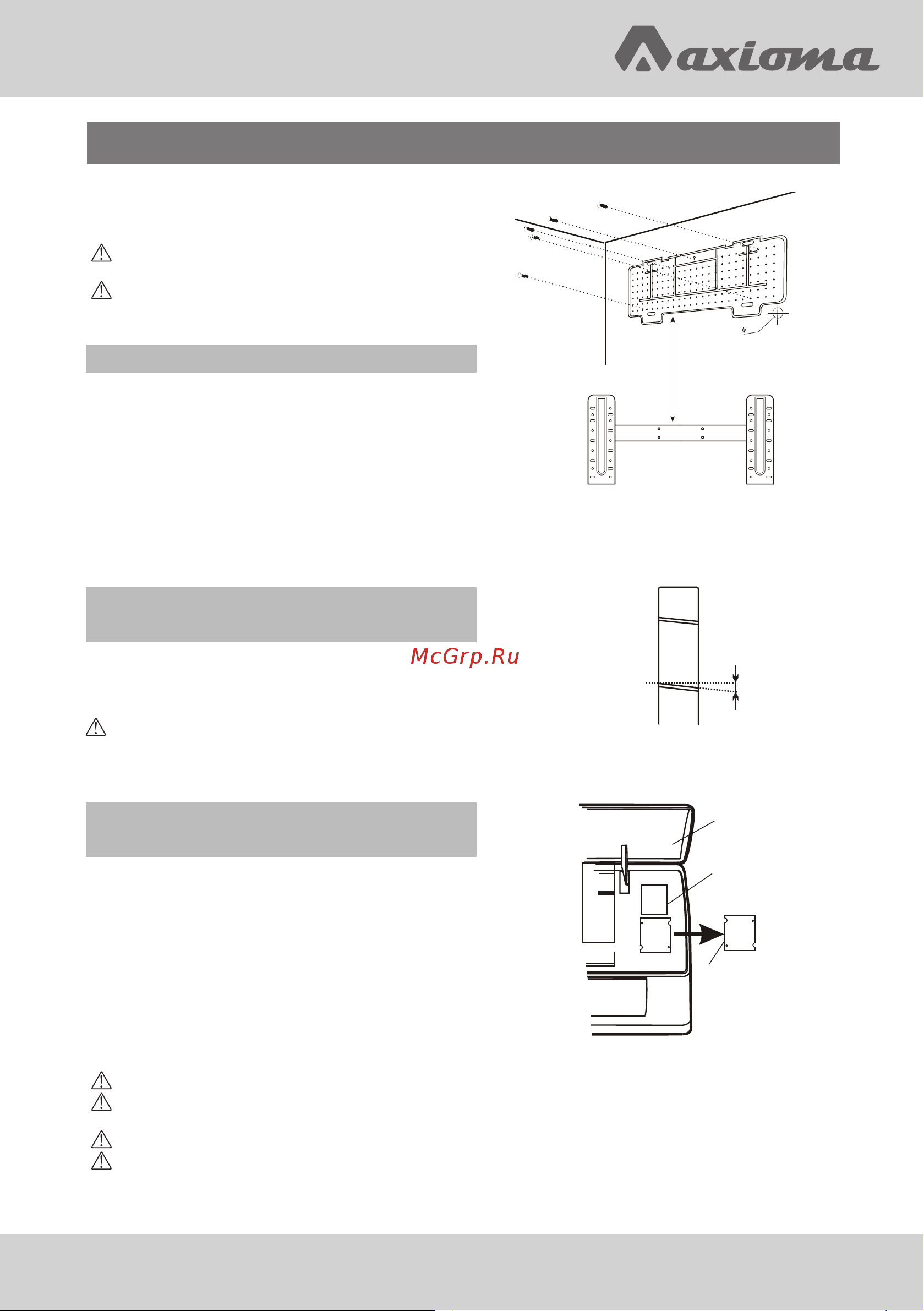

Прежде чем приступать к монтажу, выберите место для вну-
треннего и наружного блоков, с учетом минимального про-
странства, которое необходимо оставить вокруг них.
Не устанавливайте кондиционер в помещениях с высо-
кой влажностью — в ванной, прачечной и т.п.
Устройство должно находиться на высоте не менее
250 см от пола.
 :
  
1 Задняя панель должна быть выровнена по горизонтали и
вертикали.
2. Просверлите в стене необходимое количество глубоких
отверстий диаметром 32 мм, чтобы зафиксировать пластину.
3. Вставьте в отверстия пластиковые дюбели.
4. Закрепите заднюю панель на стене с помощью саморезов.
5. Убедитесь, что задняя панель зафиксирована достаточно
прочно, чтобы выдержать вес устройства.
Примечание: Форма монтажной пластины может отли-
чаться от того, что показано на рисунке, но способ крепле-
ния аналогичен.
    

1. Просверлите в стене отверстие трубопровода (Ø55) с не-
большим наклоном в наружную сторону.
2. Установите в отверстие закладную втулку, чтобы не повре-
дить трубы и кабель при протягивании через отверстие.
Отверстие должно иметь наклон в наружную сторону.
Примечание: Дренажная труба должна иметь наклон в сто-
рону отверстия в стене, иначе существует опасность об-
разования течи.
  —
 
1. Откройте переднюю панель.
2. Снимите крышку, как показано на рисунке (сняв винт или
расцепив фиксаторы).
3. Схема электрических соединений изображена внутри
справа под передней панелью.
4. Подключите провода к винтовым клеммам, соблюдая ну-
мерацию.Диаметр проводов должен соответствовать под-
водимой электрической мощности (см. техническую таблич-
ку на корпусе) и отвечать действующими государственным
нормативам и требованиями к безопасности.
50
5мм
Внутренняя сторона Наружная сторона
Передняя панель
Схема
электрических
соединений
Крышка клеммной
колодки
Кабель, соединяющий наружный и внутренний блоки, должен быть пригодным для наружного использования.
После установки кондиционера сетевая розетка должна быть легко доступной, чтобы в случае необходимости
можно было быстро извлечь вилку.
Обеспечьте надежное заземление устройства.
Если кабель питания поврежден, он должен быть замнен авторизованным сервисным центром.
Примечание: В некоторых моделях провода подключены изготовителем к главной плате без вывода на клеммную колодку.
