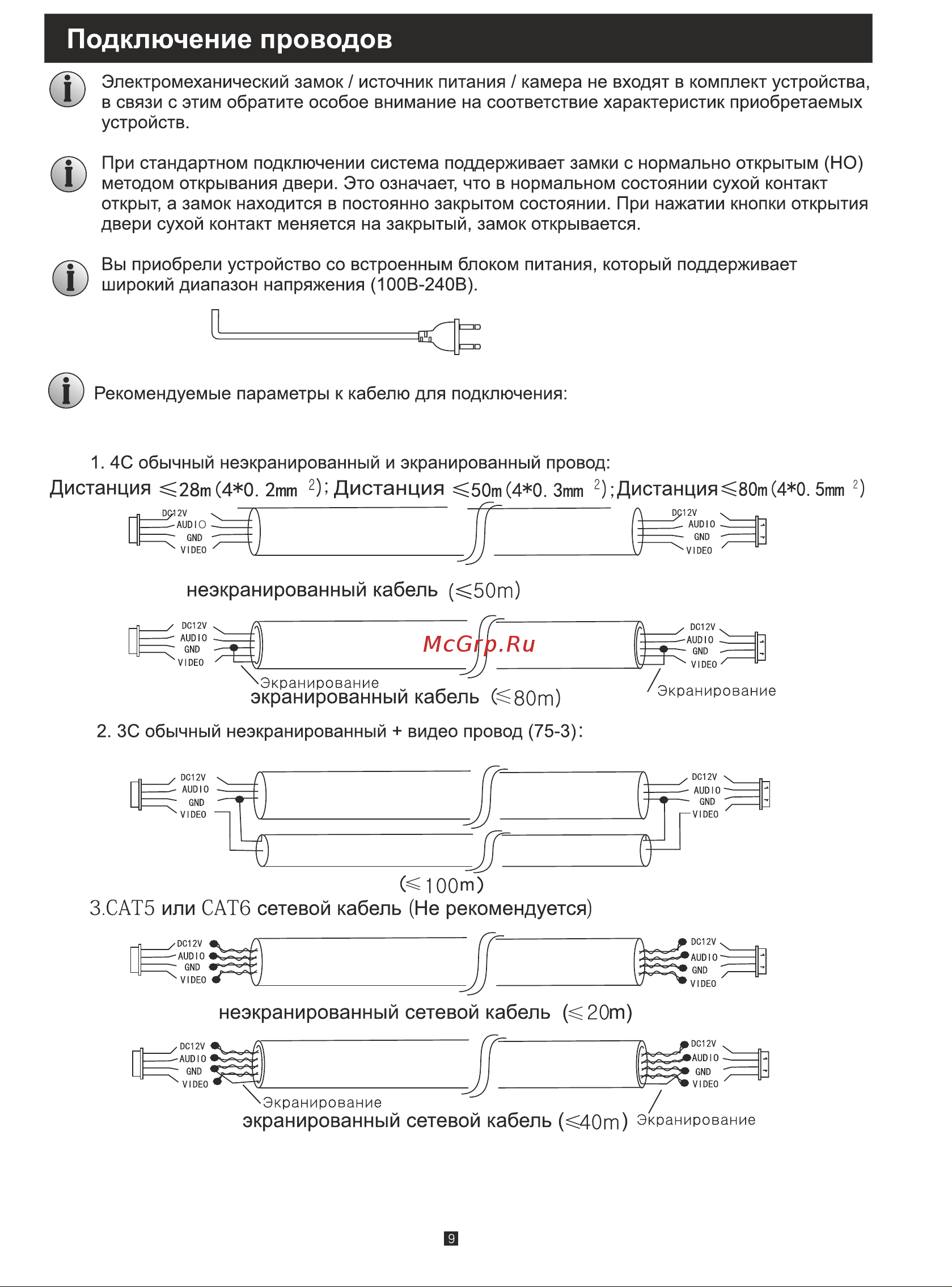

Подключение проводов Электромеханический замок источник питания камера не входят в комплект устройства в связи с этим обратите особое внимание на соответствие характеристик приобретаемых устройств Ф Ф При стандартном подключении система поддерживает замки с нормально открытым НО методом открывания двери Это означает что в нормальном состоянии сухой контакт открыт а замок находится в постоянно закрытом состоянии При нажатии кнопки открытия двери сухой контакт меняется на закрытый замок открывается Вы приобрели устройство со встроенным блоком питания который поддерживает широкий диапазон напряжения 100В 240В Ф Рекомендуемые параметры к кабелю для подключения 1 4С обычный неэкранированный и экранированный провод Дистанция 28т 4 о 2шш 2 Дистанция 50т 4 0 Зтт 2 Дистанция 80т 4 0 5тт 2 неэкранированный кабель 50т экранированный кабель 05 80т 2 ЗС обычный неэкранированный видео провод 75 3 100т З САТ5 или САТ6 сетевой кабель Не рекомендуется неэкранированный сетевой кабель 20т экранированный сетевой кабель 40т экранирование
