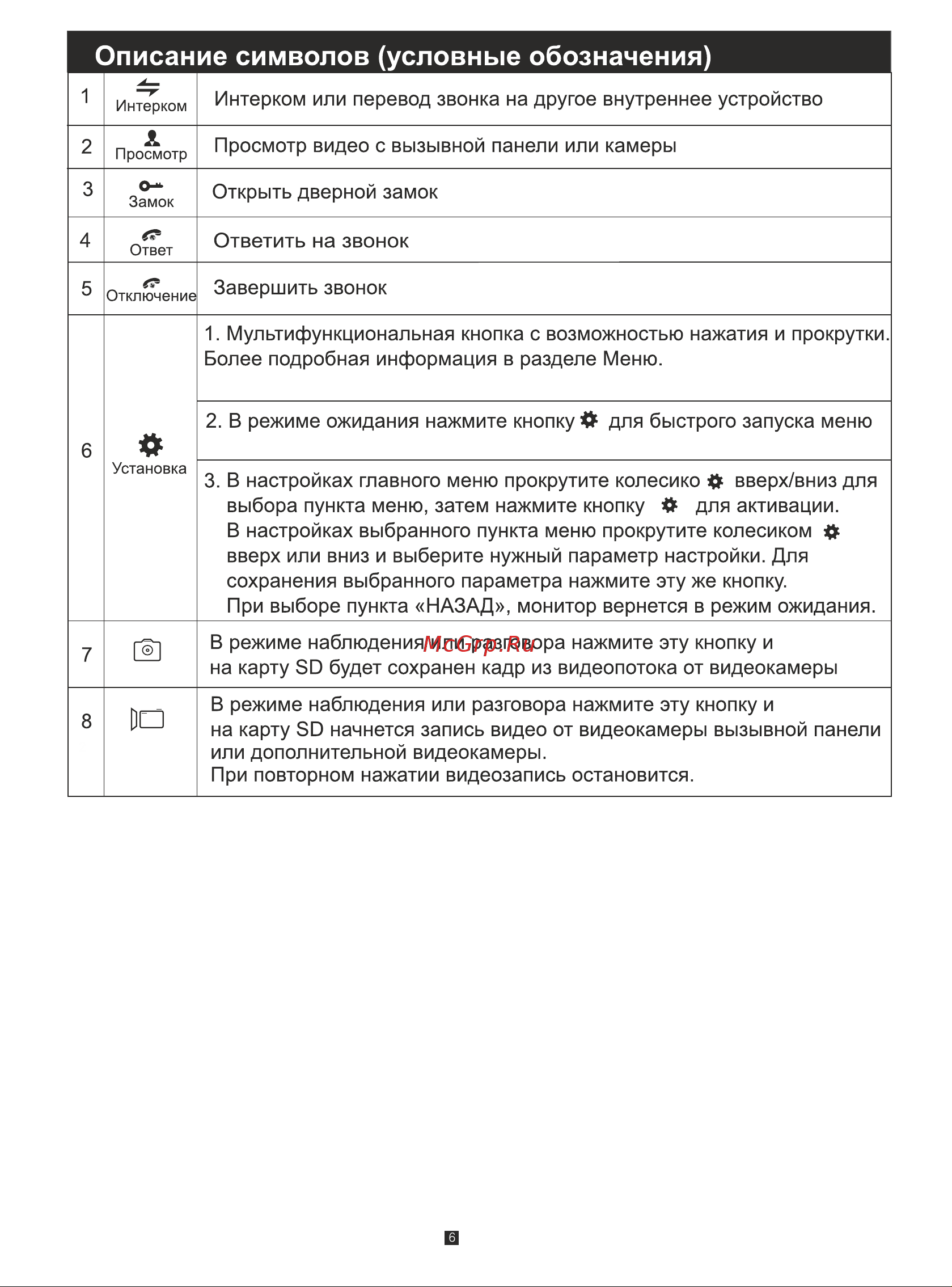

Описание символов условные обозначения Г 1 Интерком 2 Просмотр 3 о Замок 4 Л Ответ Интерком или перевод звонка на другое внутреннее устройство Просмотр видео с вызывной панели или камеры Открыть дверной замок Ответить на звонок 5 Отключение Завершить звонок 1 Мультифункциональная кнопка с возможностью нажатия и прокрутки Более подробная информация в разделе Меню 2 В режиме ожидания нажмите кнопку для быстрого запуска меню 6 О Установка 7 8 3 В настройках главного меню прокрутите колесико вверх вниз для выбора пункта меню затем нажмите кнопку О для активации В настройках выбранного пункта меню прокрутите колесиком вверх или вниз и выберите нужный параметр настройки Для сохранения выбранного параметра нажмите эту же кнопку При выборе пункта НАЗАД монитор вернется в режим ожидания В режиме наблюдения или разговора нажмите эту кнопку и на карту 30 будет сохранен кадр из видеопотока от видеокамеры В режиме наблюдения или разговора нажмите эту кнопку и на карту ДО начнется запись видео от видеокамеры вызывной панели или дополнительной видеокамеры При повторном нажатии видеозапись остановится
