J2000 DF-ДИАНА (белый) 4" [12/24] Страница 12

Содержание

• И эксплуатации 1
• Инструкция по установке 1
• Классические 1
• Проводные мониторы домофона 1
• Страница 1 1
• Внимание 2
• Описание монитора домофона 2
• Страница 2 2
• Страница 3 3
• Страница 4 4
• Страница 5 5
• Индикатор горит когда вызывная панель 1 активна 6
• Индикатор горит когда вызывная панель 2 активна 6
• Индикатор питания 6
• На передней панели устройства размещены три светодиодных индикатора 6
• Назначение сигналов светодиодных индикаторов 6
• Страница 6 6
• Описание символов условные обозначения 7
• Страница 7 7
• Страница 8 8
• Ac100v 240v 9
• Gnd tv л 9
• Ас ос блок 9
• Ас ос блок питания для видеокамеры опция 9
• Ас ос блок питания для эл замка опция 9
• Видеокамера 1 9
• Видеокамера 2 9
• Главный 9
• Дополнительный 9
• Монитор 9
• Опция 9
• Следующий дополнительный монитор 9
• Страница 9 9
• Электромеханический замок 9
• Дистанция 28т 4 о 2шш 10
• Дистанция 50т 4 0 зтт 10
• Дистанция 80т 4 0 5тт 10
• З сат5 или сат6 сетевой кабель не рекомендуется 10
• Неэкранированный кабель 50т 10
• Неэкранированный сетевой кабель 20т 10
• Подключение проводов 10
• Страница 10 10
• Экранированный кабель 05 80т 10
• Экранированный сетевой кабель 40т экранирование 10
• Внимание 11
• Звонок посетителя 11
• Руководство по эксплуатации 11
• Страница 11 11
• Ф оц внимание 11
• Вызов с какой либо вызывной панели то режим просмотра автоматически отключается и монитор переходит в режим вызова абонента на экране появляется изображение посетителя и раздается продолжительный сигнал вызова для начала диалога с посетителем нажмите кнопку 12
• Выйти из режима просмотра можно нажав кнопкуна мониторе или последовательно нажимая кнопку для переключения каналов видео до момента включения режима ожидание 12
• Если монитор поддерживает подключение 30 карты то вы можете сохранять фото и видео файлы при наличии 30 карты внутри устройства для сохранения фото или видео нажмите кнопки или щ 12
• Камера2 12
• Мм если в режиме просмотра видео с камер или вызывной панели произошел 12
• Одновременно просматривать видео на разных мониторах при этом на мониторы будет передаваться одинаковое изображение 12
• Переход в режим разговора 12
• Последовательность переключения каналов 12
• Р если вы подключили два и более мониторов по линии интерком то вы можете 12
• Разговор с посетителем 12
• Режим просмотра видео с вызывных панелей и видеокамер 12
• Режим просмотра включается в режиме ожидание нажатием соответствующей кнопки на мониторе панель 1 камера 1 панель 2 камера 2 12
• Страница 12 12
• Ф внимание 12
• В режиме ожидания 13
• Внутренняя связь между мониторами домофона 13
• Если во время режима разговора между мониторами произойдет вызов с внешней вызывной панели то разговор между мониторами будет прерван и мониторы начнут воспроизводить мелодию вызова и показывать изображение посетителя чтобы принять вызов от посетителя нажмите кнопку ответ на любом из мониторов 13
• Перевод звонка с одного монитора на другой монитор 13
• При переадресации вызова с одного монитора на другой устройство осуществляющее вызов перейдет в режим ожидания а устройство на которое осуществлен вызов начнет воспроизводить мелодию звонка и включится экран с видеоизображением 13
• Страница 13 13
• Ф внимание 13
• Выбор языка меню 14
• Операции в меню 14
• Системные настройки 14
• Страница 14 14
• Настройка времени 15
• Системные настройки информация 15
• Страница 15 15
• Форматирование 80 15
• Назад 16
• Настройка звонка 16
• Страница 16 16
• Настройки монитора в системе домофона 17
• Страница 17 17
• Страница 18 18
• Установка параметров тревоги видеозапись по детекции движения 18
• Установка параметров цвета 18
• Страница 19 19
• Файлы 19
• Страница 20 20
• Файлы видео для моделей с поддержкой 80 карт находясь в меню файлы прокрутите колесико о вверх вниз для перемещения курсора на значок файлы видео нажмите кнопку о чтобы открыть список видео файлов прокручивайте колесико вверх вниз для перемещения между файлами а когда выбранный файл будет выделен нажмите для воспроизведения выбранного видео файла для перехода к предыдущему следующему файлу во время воспроизведения прокручивайте колесико для выхода из текущего меню выберите пункт назад и нажмите 20
• Файлы фото для моделей с поддержкой 80 карт находясь в меню файлы прокрутите колесико о вверх вниз для выделения значка файлы фото и затем нажмите кнопку прокручивайте колесико вверх вниз для выбора нужного файла для открытия выбранного фото нажмите кнопку для перехода к предыдущему следующему файлу в режиме просмотра фото прокручивайте колесико для выхода из режима просмотра нажмите для выхода из текущего меню выберите пункт назад и нажмите 20
• Включение функции тревоги детектор движения 21
• Страница 21 21
• Схема подключения 21
• Как установить вызывную панель 22
• Как установить монитор 22
• Монтаж домофона 22
• Страница 22 22
• 2 жильный провод зависит от модели 1 2 шт 23
• 4 жильный провод 5 шт 23
• Инструкция в печатной версии 1 шт 23
• Монитор домофона 1 шт дюпеля 4 шт 23
• Настольный кронштейн 1 шт 23
• Спецификация 23
• Страница 23 23
• Шурупы 4 шт 23
• Внимание 24
• Страница 24 24

Похожие устройства

• Ampeg BA-112 V2 Инструкция по эксплуатации
• Ampeg BA-108 V2 Инструкция по эксплуатации
• Ampeg BA-110 V2 Инструкция по эксплуатации
• Pedrollo 4SR 2/06 F - PD Инструкция по эксплуатации
• Pedrollo 4SR 2/06 F - PD Технический паспорт
• Pedrollo 4SR 2/06 F - PS Инструкция по эксплуатации
• Pedrollo 4SR 2/06 F - PS Технический паспорт
• Pedrollo 4SR 2/09 F - PS Инструкция по эксплуатации
• Pedrollo 4SR 2/09 F - PS Технический паспорт
• Ampeg BA-115 V2 Инструкция по эксплуатации
• Pedrollo 4SR 2/12 F - PS Инструкция по эксплуатации
• Pedrollo 4SR 2/12 F - PS Технический паспорт
• Pedrollo 4SR 2/17 F - PS Инструкция по эксплуатации
• Pedrollo 4SR 2/17 F - PS Технический паспорт
• Pedrollo 4SR 2/23 F - HYD (без двигателя) Инструкция по эксплуатации
• Pedrollo 4SR 2/23 F - HYD (без двигателя) Технический паспорт
• Pedrollo 4SR 2/23 F - PS Инструкция по эксплуатации
• Pedrollo 4SR 2/23 F - PS Технический паспорт
• Ampeg BA-210 V2 Инструкция по эксплуатации
• Jura IMPRESSA A5 One Touch Руководство пользователя

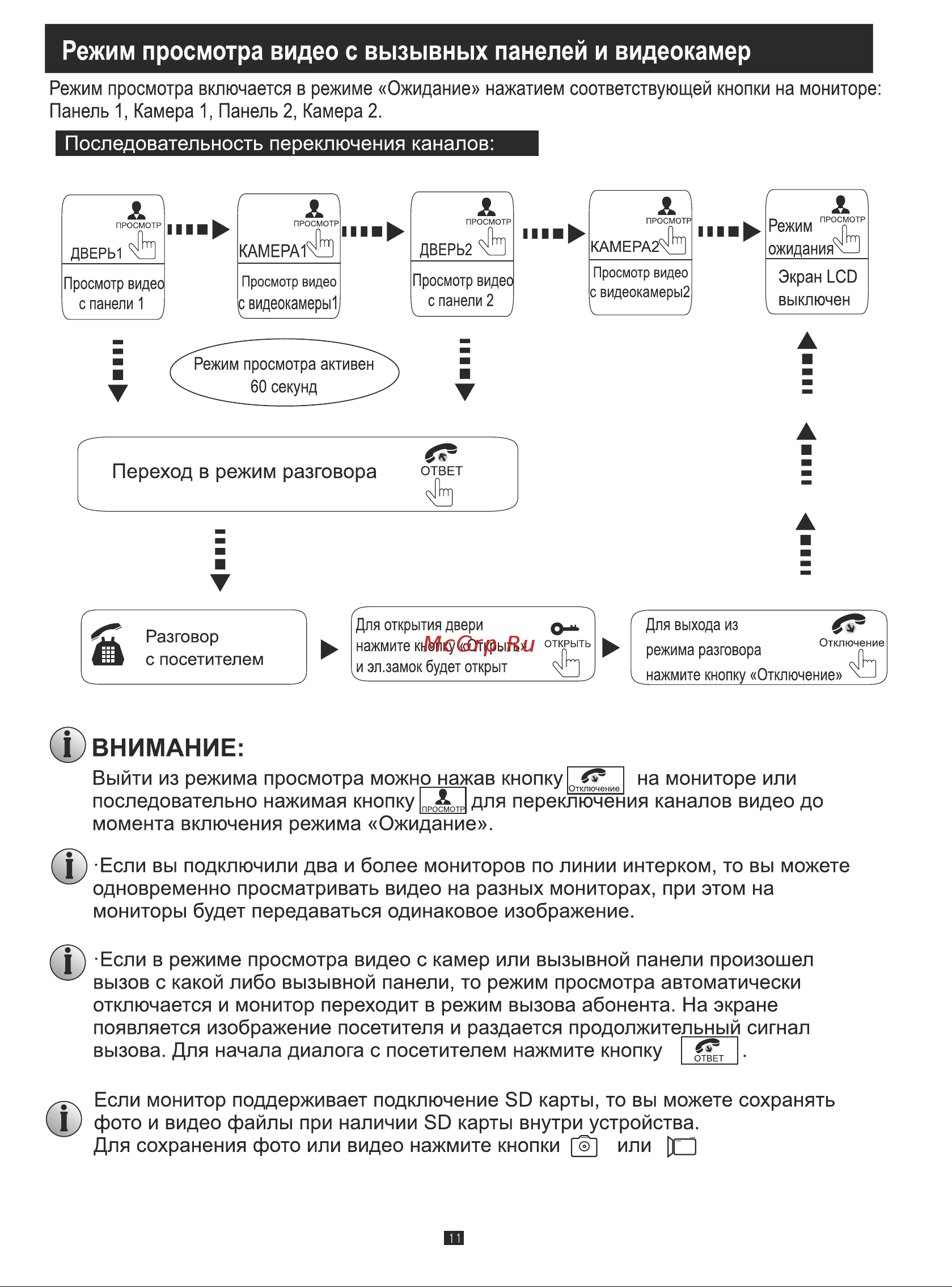

Режим просмотра видео с вызывных панелей и видеокамер Режим просмотра включается в режиме Ожидание нажатием соответствующей кнопки на мониторе Панель 1 Камера 1 Панель 2 Камера 2 Последовательность переключения каналов ПРОСМОТР Режим пр ДВЕРЬ2 КАМЕРА Просмотр видео с панели 2 Просмотр видео Просмотр видео с панели 1 с видеокамеры1 КАМЕРА2 ожидания Просмотр видео Экран ЬСЭ с видеокамеры2 выключен Режим просмотра активен 60 секунд Переход в режим разговора ОТВЕТ Разговор с посетителем Для открытия двери Для выхода из нажмите кнопку Открыть режима разговора и эл замок будет открыт нажмите кнопку Отключение ф ВНИМАНИЕ Выйти из режима просмотра можно нажав кнопкуна мониторе или последовательно нажимая кнопку для переключения каналов видео до момента включения режима Ожидание Р Если вы подключили два и более мониторов по линии интерком то вы можете одновременно просматривать видео на разных мониторах при этом на мониторы будет передаваться одинаковое изображение мм Если в режиме просмотра видео с камер или вызывной панели произошел вызов с какой либо вызывной панели то режим просмотра автоматически отключается и монитор переходит в режим вызова абонента На экране появляется изображение посетителя и раздается продолжительный сигнал вызова Для начала диалога с посетителем нажмите кнопку Если монитор поддерживает подключение 30 карты то вы можете сохранять фото и видео файлы при наличии 30 карты внутри устройства Для сохранения фото или видео нажмите кнопки или Щ Ш Отключение
