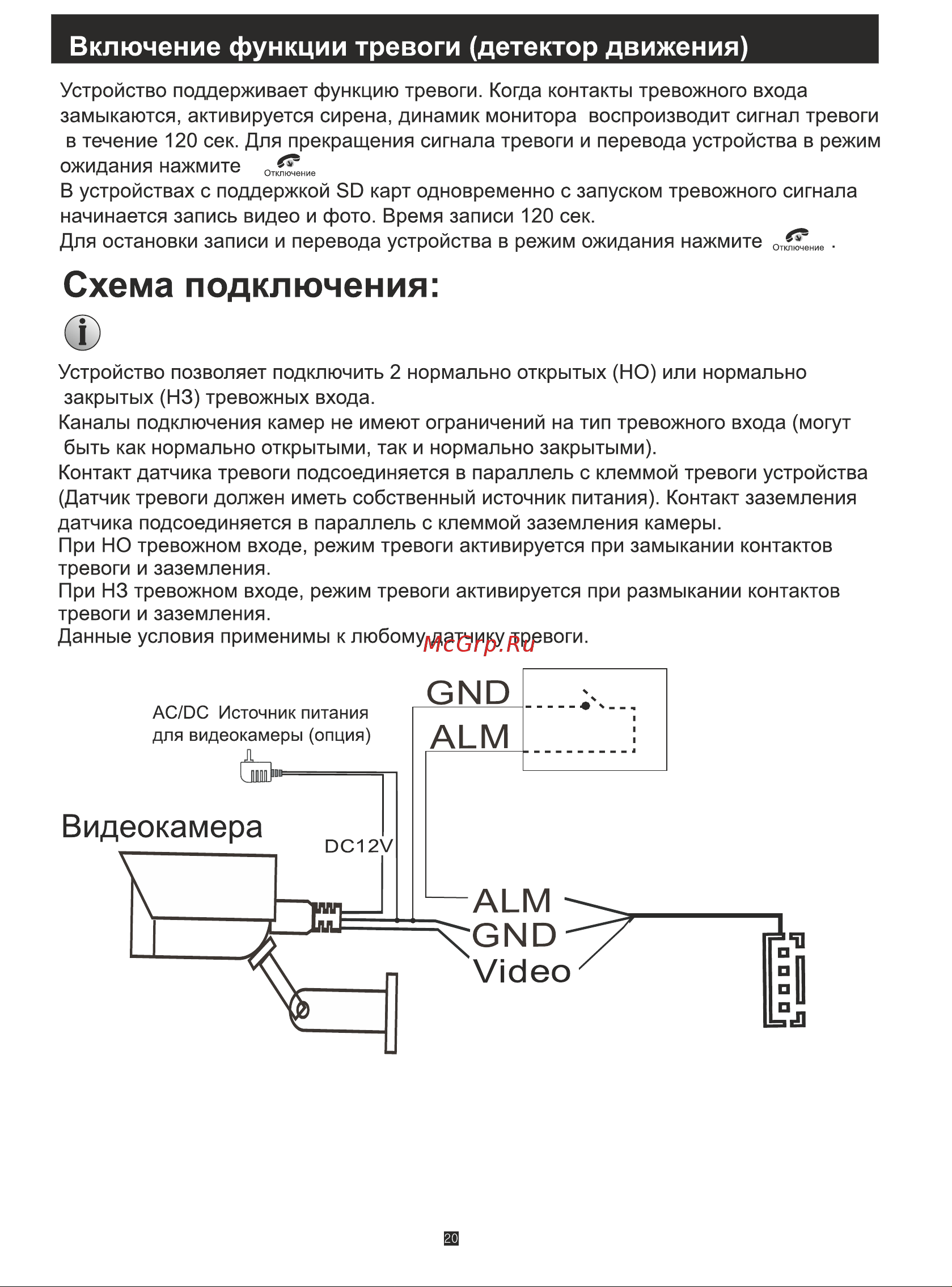

Включение функции тревоги детектор движения Устройство поддерживает функцию тревоги Когда контакты тревожного входа замыкаются активируется сирена динамик монитора воспроизводит сигнал тревоги в течение 120 сек Для прекращения сигнала тревоги и перевода устройства в режим ожидания нажмите В устройствах с поддержкой 30 карт одновременно с запуском тревожного сигнала начинается запись видео и фото Время записи 120 сек Для остановки записи и перевода устройства в режим ожидания нажмите 01 Е Схема подключения Ф Устройство позволяет подключить 2 нормально открытых НО или нормально закрытых НЗ тревожных входа Каналы подключения камер не имеют ограничений на тип тревожного входа могут быть как нормально открытыми так и нормально закрытыми Контакт датчика тревоги подсоединяется в параллель с клеммой тревоги устройства Датчик тревоги должен иметь собственный источник питания Контакт заземления датчика подсоединяется в параллель с клеммой заземления камеры При НО тревожном входе режим тревоги активируется при замыкании контактов тревоги и заземления При НЗ тревожном входе режим тревоги активируется при размыкании контактов тревоги и заземления Данные условия применимы к любому датчику тревоги
