1. 2 линейных входа TRS (3 и 4)*

2. 6 линейных выходов TRS (1 — 6)*

3. Оптический цифровой вход**

4. 6-контактный порт FireWire (lEEE1394)

5. 5-контактные вход/выход MIDI

6. Выключатель питания

7. Разъем для сетевого адаптера 2.0 мм (используйте только прилагаемый блок питания)

8. Вход/выход SPDIF на разъемах RCA

* Возможно использование 1/4” TRS (симметричных) или TS (несимметричных) джеков.

** Поддерживает форматы ADAT или S/PDIF.

Лицевая панель

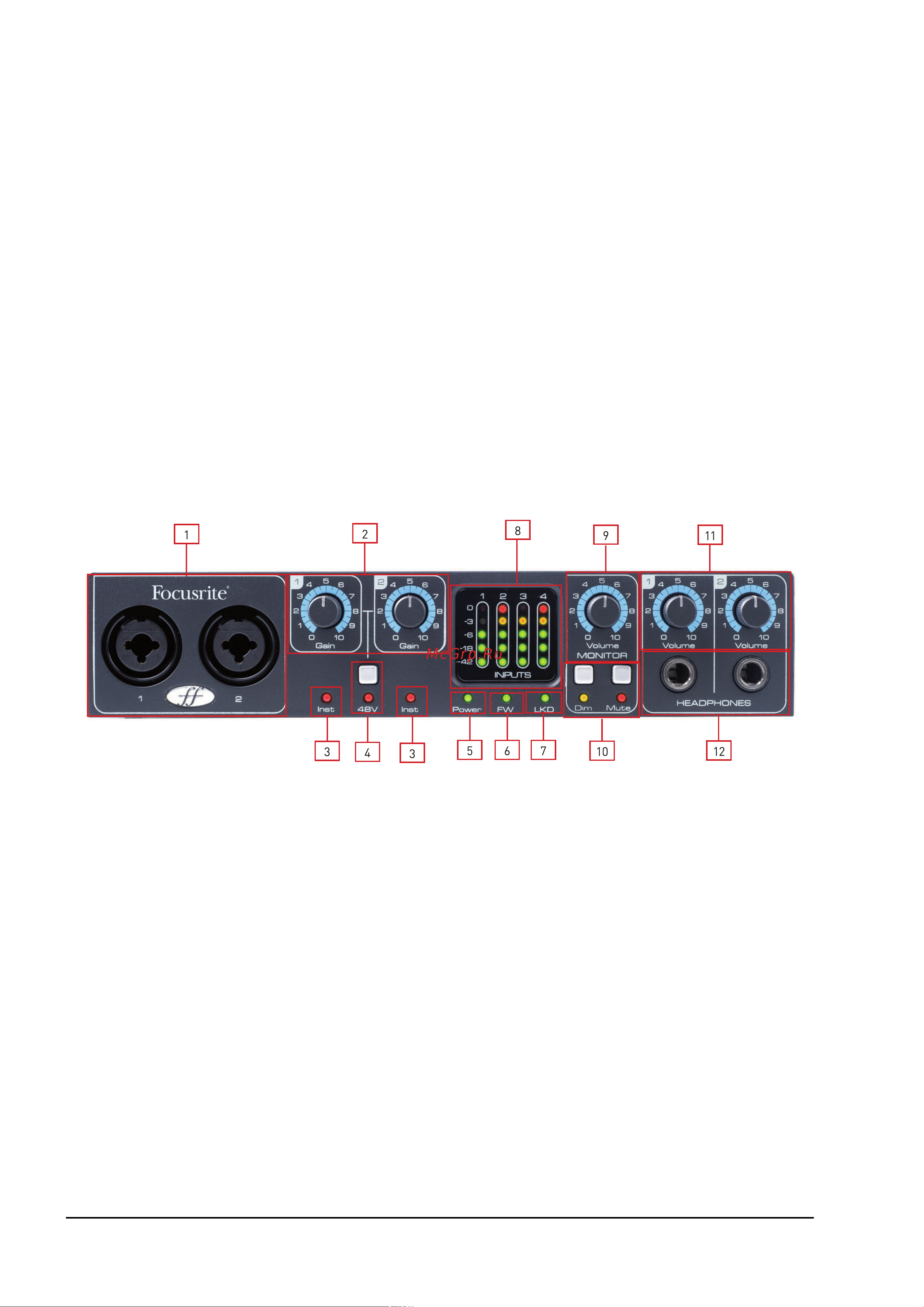

На лицевой панели находятся входные разъемы, предназначенные для подключения источников микрофонных,

линейных и инструментальных сигналов, а также регулировки входного усиления и мониторинга.

1. Микрофонные/линейные/инструментальные входы 1 и 2 на комбинированных разъемах XLR

2. Регуляторы усиления входов 1 и 2

3. Индикаторы инструментальных входов 1 и 2

4. Выключатель фантомного питания микрофонных входов 1 и 2

5. Индикатор питания (по шине FireWire или от сетевого адаптера)

6. Индикатор связи с драйвером FireWire

7. Индикатор установки внутренней или внешней синхронизации

8. Измерители уровней сигналов входных каналов (-42, -18, -6, -3, 0)

9. Регулятор уровня сигнала мониторинга

10. Выключатели Dim и Mute с индикаторами для сигнала мониторинга

11. Регуляторы громкости для наушников 1 и 2

12. Выходы на наушники 1 и 2 на разъемах 1/4"
