Извлечение аккумулятора | 13
Извлечение аккумулятора
ПРЕДУПРЕЖДЕНИЕ: Перед проведением работ с внутренними
компонентами компьютера ознакомьтесь с инструкциями по технике
безопасности, входящей в комплект поставки компьютера, и следуйте
инструкциям, приведенным в разделе «Перед началом работы» на стр. 7.
После завершения работ с внутренними компонентами компьютера
следуйте инструкциям, приведенным в разделе «После выполнения работ
с внутренними компонентами компьютера» на стр. 9. Дополнительные
сведения по вопросам безопасности см. на веб-странице, посвященной
соответствию нормативным требованиям: dell.com/regulatory_compliance.
Предварительные условия
Снимите нижнюю крышку. См. раздел «Снятие нижней крышки» на стр. 10.
Последовательность действий
1
Отсоедините кабель аккумулятора от разъема на системной плате.
2
Выверните винты крепления аккумулятора к упору для рук в сборе.
3
Поднимите аккумулятор вместе с кабелем с упора для рук в сборе.
4
Сдвиньте и удерживайте переключатель питания в течение 5 секунд для
заземления системной платы.

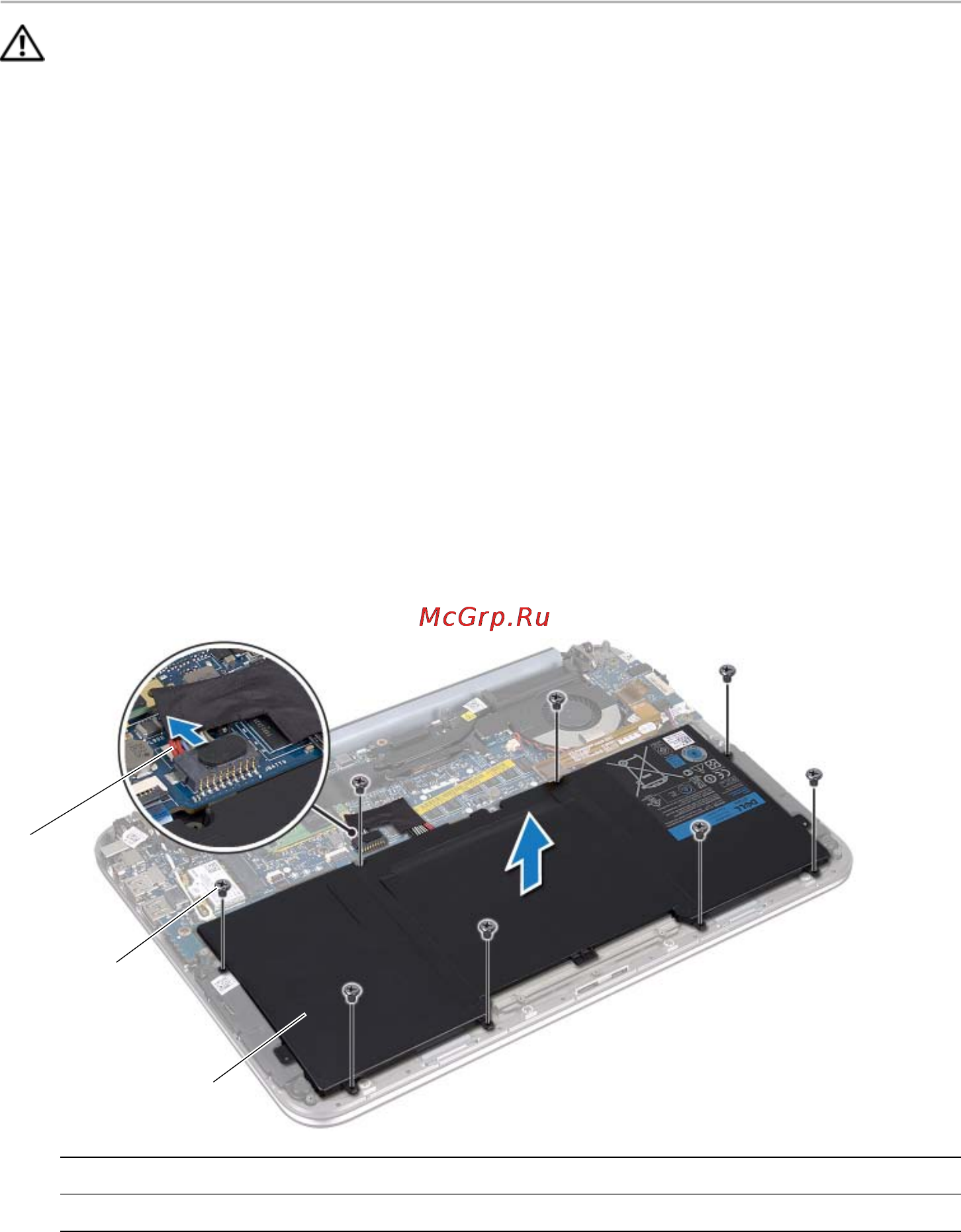

1 кабель аккумулятора 2 винты (8)
3 аккумулятор
1
2
3
