Извлечение системной платы | 43
6

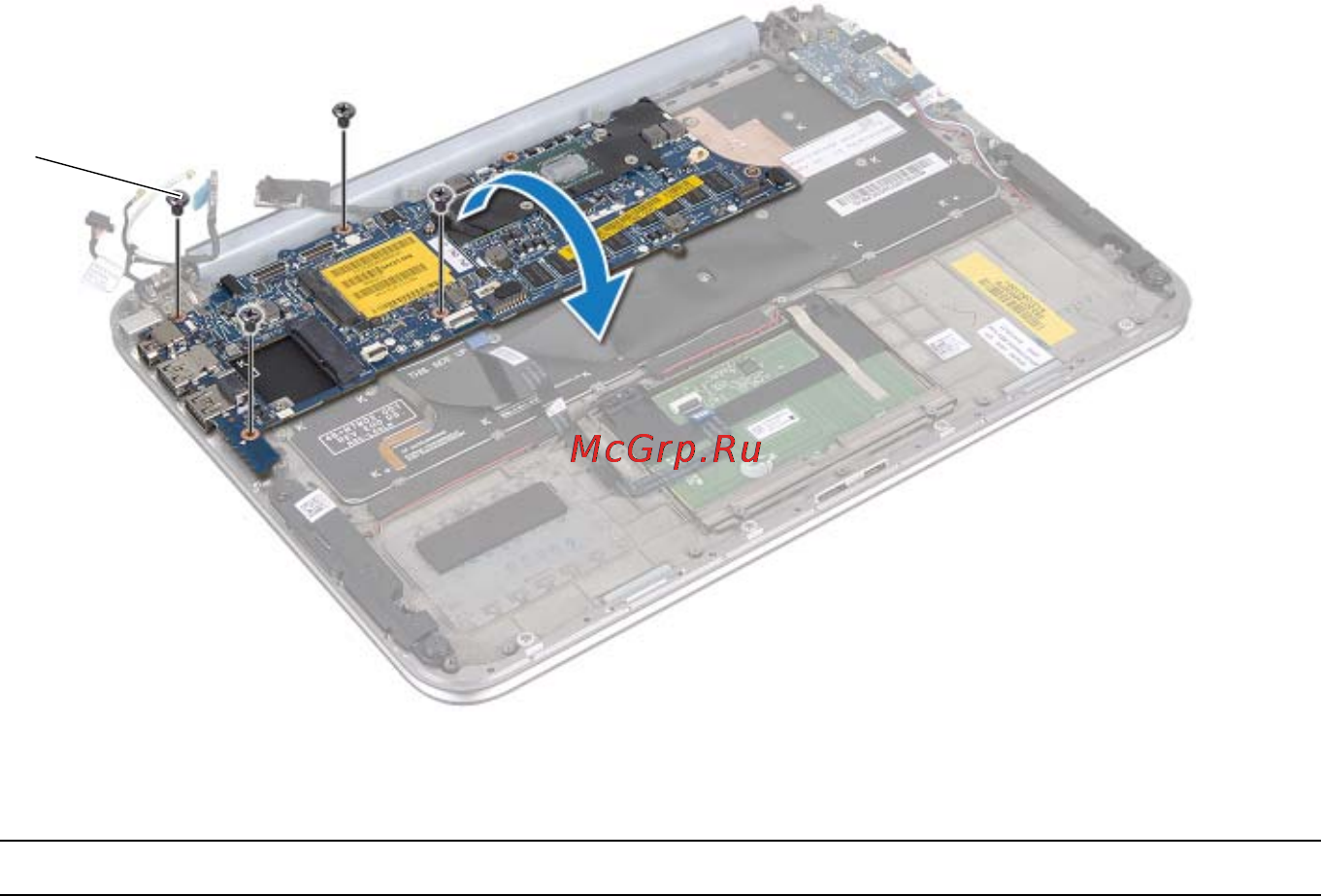

Выверните винты крепления системной платы к упору для рук в сборе.
7
Осторожно поднимите и переверните системную плату.
1 винты (4)
1
