Извлечение динамиков | 23
6

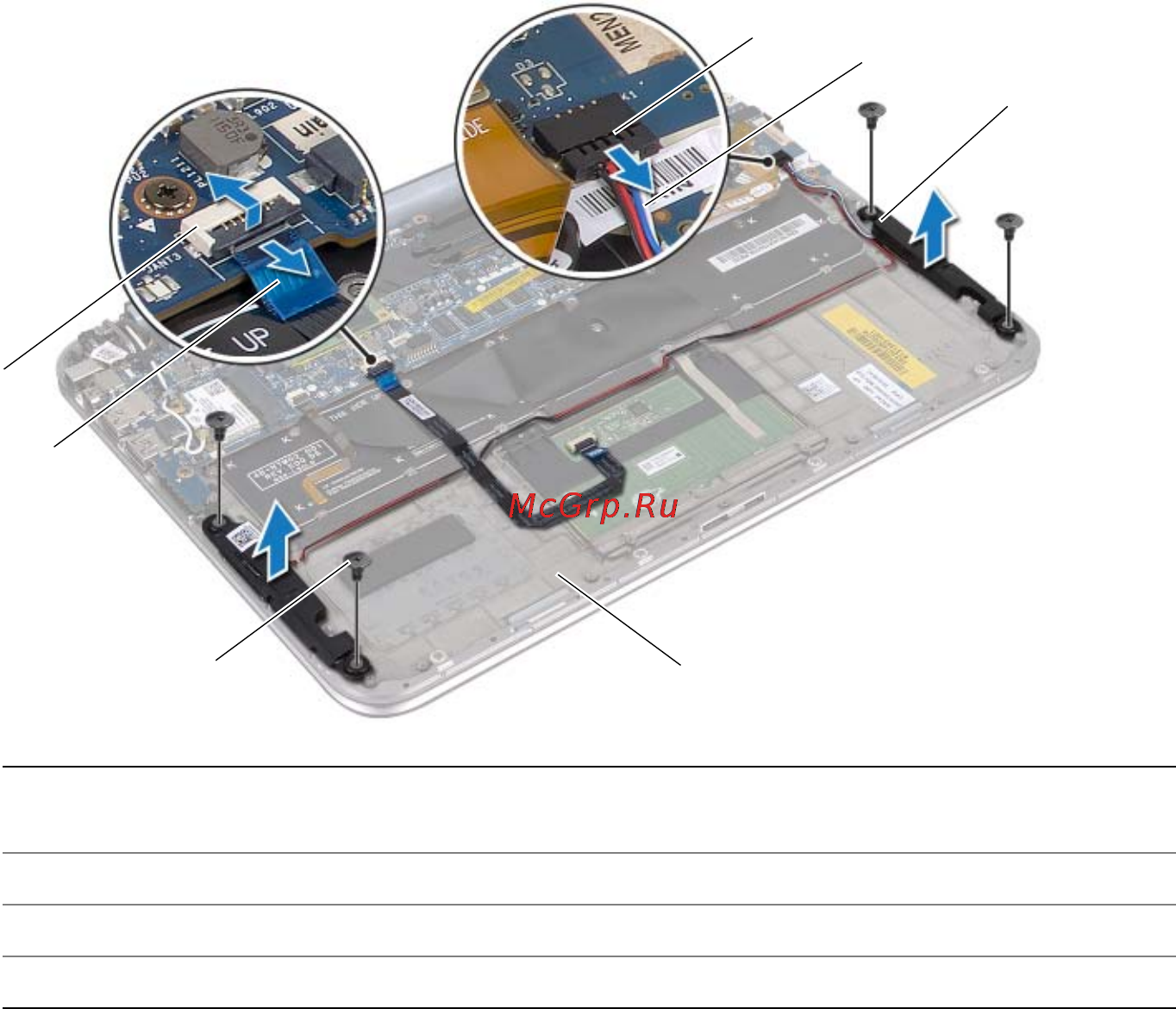

Извлеките динамики вместе с кабелем динамиков из упора для рук в
сборе.
1 разъем для кабеля сенсорной
панели
2 кабель сенсорной панели
3 винты (4) 4 упор для рук в сборе
5 динамики (2) 6 кабель динамиков
7 разъем кабеля динамиков
5
4
3
7
6
1
2
