20 | Снятие платы mSATA
3

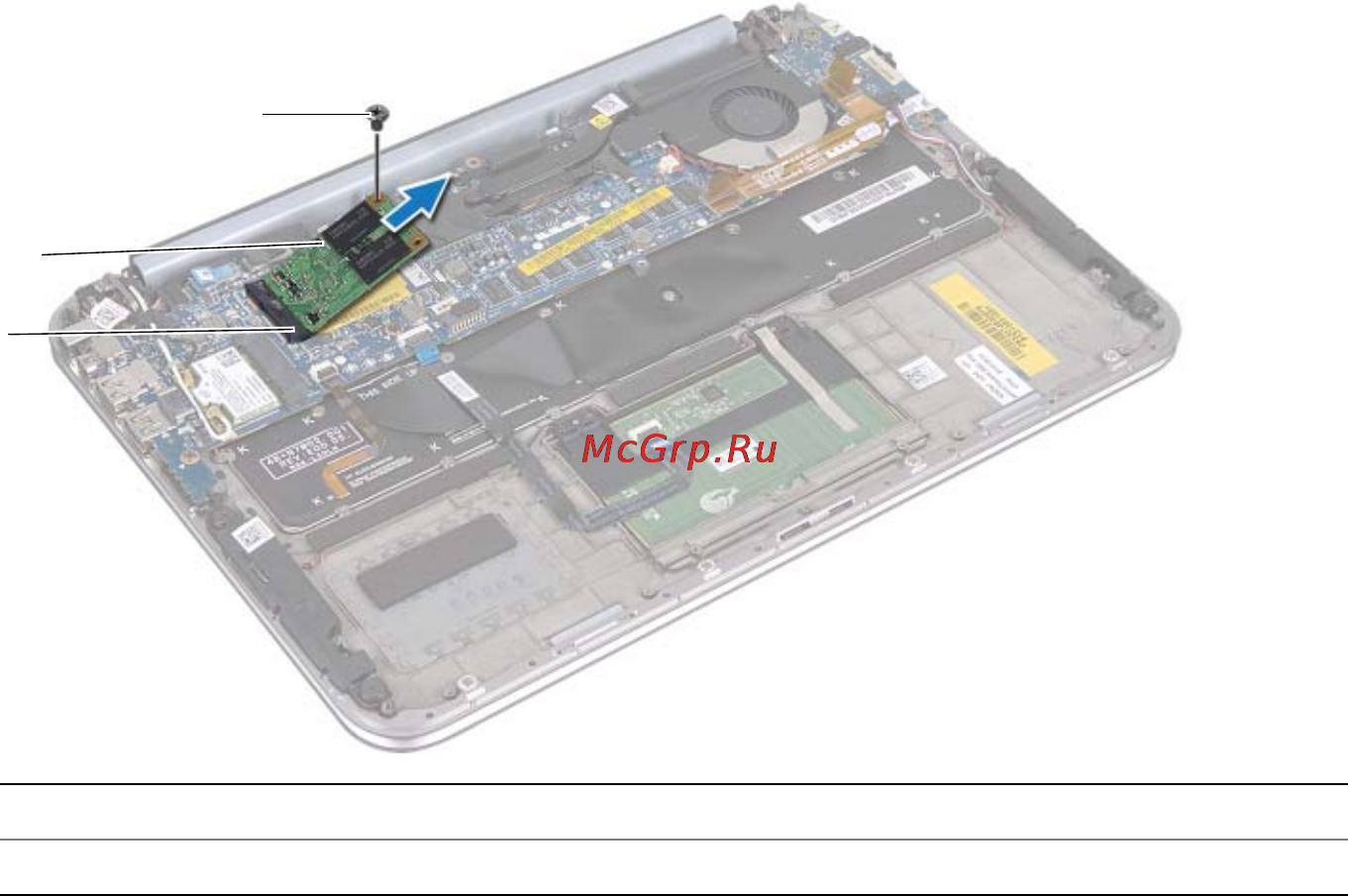

Извлеките плату mSATA из разъема платы mSATA.
1 разъем платы mSATA 2 плата mSATA
3 винт
3
2
1
