6
В котлах передбачено захист від аварійного зростання температури теплоносія, вище 95°С,
при цьому включається індикатор «
» на панелі керування і відключається напруга
живлення з ТЕН.
Для підключення котла до електричної мережі живлення і кімнатного термостату до
котла передбачено колодку підключення 9, колодку «ДК» - 8 і колодку для підключення
насосу ~230 В.

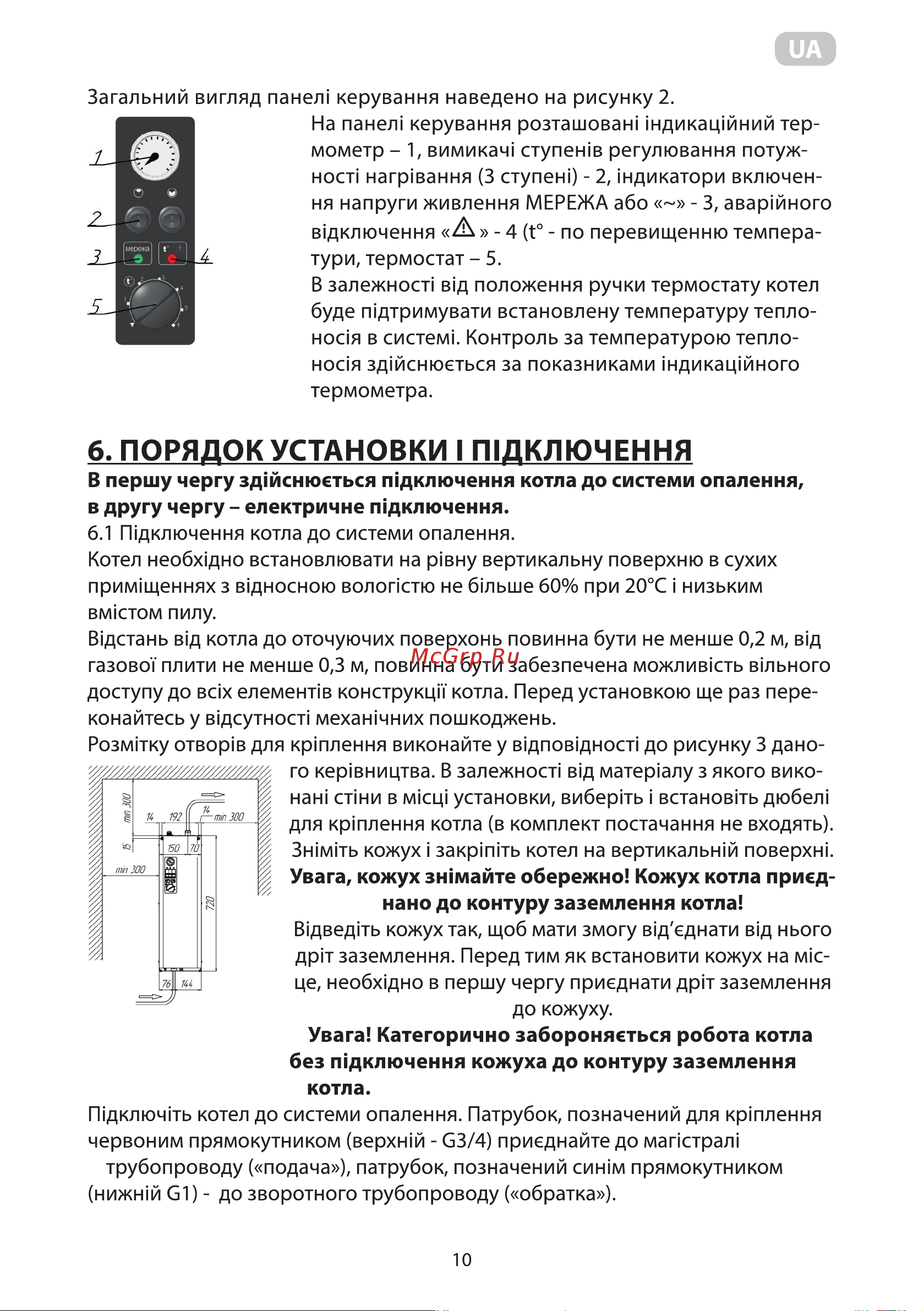

Загальний вигляд панелі керування наведено на рисунку 2.
На панелі керування розташовані індикаційний термометр – 1, вимикачі
ступенів регулювання потужності нагрівання (3 ступені) - 2, для
КОП 3,2 - одна ступінь потужності, індикатори включення
напруги живлення МЕРЕЖА або «~» (для КОП 3,2 кВт) - 3,
аварійного відключення «
» - 4 (t° - по перевищенню
температури, термостат – 5.
В залежності від положення ручки термостату котел
буде підтримувати встановлену температуру теплоносія в
системі. Контроль за температурою теплоносія
здійснюється за показниками індикаційного термометра.
6. Порядок установки і підключення
В першу чергу здійснюється підключення котла до
системи опалення в другу чергу – електричне
підключення.
6.1 Підключення котла до системи опалення.
Котел необхідно встановлювати на рівну вертикальну
поверхню в сухих приміщеннях з відносною вологістю не більше 60% при 20°С і низьким
вмістом пилу.
Відстань від котла до оточуючих поверхонь повинна бути не менше 0,2 м, від газової плити
не менше 0,3 м, повинна бути забезпечена можливість вільного доступу до всіх елементів
конструкції котла. Перед установкою ще раз переконайтесь у відсутності механічних
пошкоджень.
Розмітку отворів для кріплення виконайте у відповідності до
рисунку 3 даного керівництва. Для котлів КОП 3,2 кВт відстань між
отворами для кріплення становить 160 мм. В залежності від матеріалу
з якого виконані стіни в місці установки, виберіть і встановіть дюбелі
для кріплення котла (в комплект постачання не входять).
Зніміть кожух і закріпіть котел на вертикальній поверхні.
Увага, кожух знімайте обережно! Кожух котла приєднано до
контуру заземлення котла!
Відведіть кожух так, щоб мати змогу від’єднати від нього дріт
заземлення. Перед тим як встановити кожух на місце, необхідно в
першу чергу приєднати дріт заземлення до кожуху.
Увага! Категорично забороняється робота котла без
підключення кожуха до контуру заземлення котла.
Підключіть котел до системи опалення. Патрубок, позначений
червоним прямокутником (верхній - G3/4) приєднайте до магістралі
трубопроводу («подача»), патрубок, позначений синім прямокутником
(нижній G1) - до зворотного трубопроводу («обратка»).
Рекомендовану схему системи опалення наведено на рисунку Додатка 3.
Для зручності обслуговування рекомендується підключати котел до системи опалення
через запірну апаратуру (шарові крани), які призначені для перекриття трубопроводів
системи на час проведення профілактичних і ремонтних робіт.
Увага! Забороняється перекривати запірну апаратуру при роботі котла.
В системі опалення перед котлом необхідно встановити фільтр для очищення
теплоносія (в комплект постачання не входить). Відсутність фільтру може призвести
до забруднення насосу, що може викликати зниження циркуляції, значне підвищення
температури теплоносія і виходу з ладу ТЕН.
Рисунок 3 Розмітка отворів
для кріплення
а) б)
Рисунок 2 Панель керування
а) КОП 4,5 кВт – КОП 15,0 кВт
б) КОП 3,2 кВт
6
В котлах передбачено захист від аварійного зростання температури теплоносія, вище 95°С,
при цьому включається індикатор «
» на панелі керування і відключається напруга
живлення з ТЕН.
Для підключення котла до електричної мережі живлення і кімнатного термостату до
котла передбачено колодку підключення 9, колодку «ДК» - 8 і колодку для підключення
насосу ~230 В.
Загальний вигляд панелі керування наведено на рисунку 2.
На панелі керування розташовані індикаційний термометр – 1, вимикачі
ступенів регулювання потужності нагрівання (3 ступені) - 2, для
КОП 3,2 - одна ступінь потужності, індикатори включення
напруги живлення МЕРЕЖА або «~» (для КОП 3,2 кВт) - 3,
аварійного відключення «
» - 4 (t° - по перевищенню
температури, термостат – 5.
В залежності від положення ручки термостату котел
буде підтримувати встановлену температуру теплоносія в
системі. Контроль за температурою теплоносія
здійснюється за показниками індикаційного термометра.
6. Порядок установки і підключення
В першу чергу здійснюється підключення котла до
системи опалення в другу чергу – електричне
підключення.
6.1 Підключення котла до системи опалення.
Котел необхідно встановлювати на рівну вертикальну
поверхню в сухих приміщеннях з відносною вологістю не більше 60% при 20°С і низьким
вмістом пилу.
Відстань від котла до оточуючих поверхонь повинна бути не менше 0,2 м, від газової плити
не менше 0,3 м, повинна бути забезпечена можливість вільного доступу до всіх елементів
конструкції котла. Перед установкою ще раз переконайтесь у відсутності механічних
пошкоджень.
Розмітку отворів для кріплення виконайте у відповідності до
рисунку 3 даного керівництва. Для котлів КОП 3,2 кВт відстань між
отворами для кріплення становить 160 мм. В залежності від матеріалу
з якого виконані стіни в місці установки, виберіть і встановіть дюбелі
для кріплення котла (в комплект постачання не входять).
Зніміть кожух і закріпіть котел на вертикальній поверхні.
Увага, кожух знімайте обережно! Кожух котла приєднано до
контуру заземлення котла!
Відведіть кожух так, щоб мати змогу від’єднати від нього дріт
заземлення. Перед тим як встановити кожух на місце, необхідно в
першу чергу приєднати дріт заземлення до кожуху.
Увага! Категорично забороняється робота котла без
підключення кожуха до контуру заземлення котла.
Підключіть котел до системи опалення. Патрубок, позначений
червоним прямокутником (верхній - G3/4) приєднайте до магістралі
трубопроводу («подача»), патрубок, позначений синім прямокутником
(нижній G1) - до зворотного трубопроводу («обратка»).
Рекомендовану схему системи опалення наведено на рисунку Додатка 3.
Для зручності обслуговування рекомендується підключати котел до системи опалення
через запірну апаратуру (шарові крани), які призначені для перекриття трубопроводів
системи на час проведення профілактичних і ремонтних робіт.
Увага! Забороняється перекривати запірну апаратуру при роботі котла.
В системі опалення перед котлом необхідно встановити фільтр для очищення
теплоносія (в комплект постачання не входить). Відсутність фільтру може призвести
до забруднення насосу, що може викликати зниження циркуляції, значне підвищення
температури теплоносія і виходу з ладу ТЕН.
Рисунок 3 Розмітка отворів
для кріплення
а) б)
Рисунок 2 Панель керування
а) КОП 4,5 кВт – КОП 15,0 кВт
б) КОП 3,2 кВт
