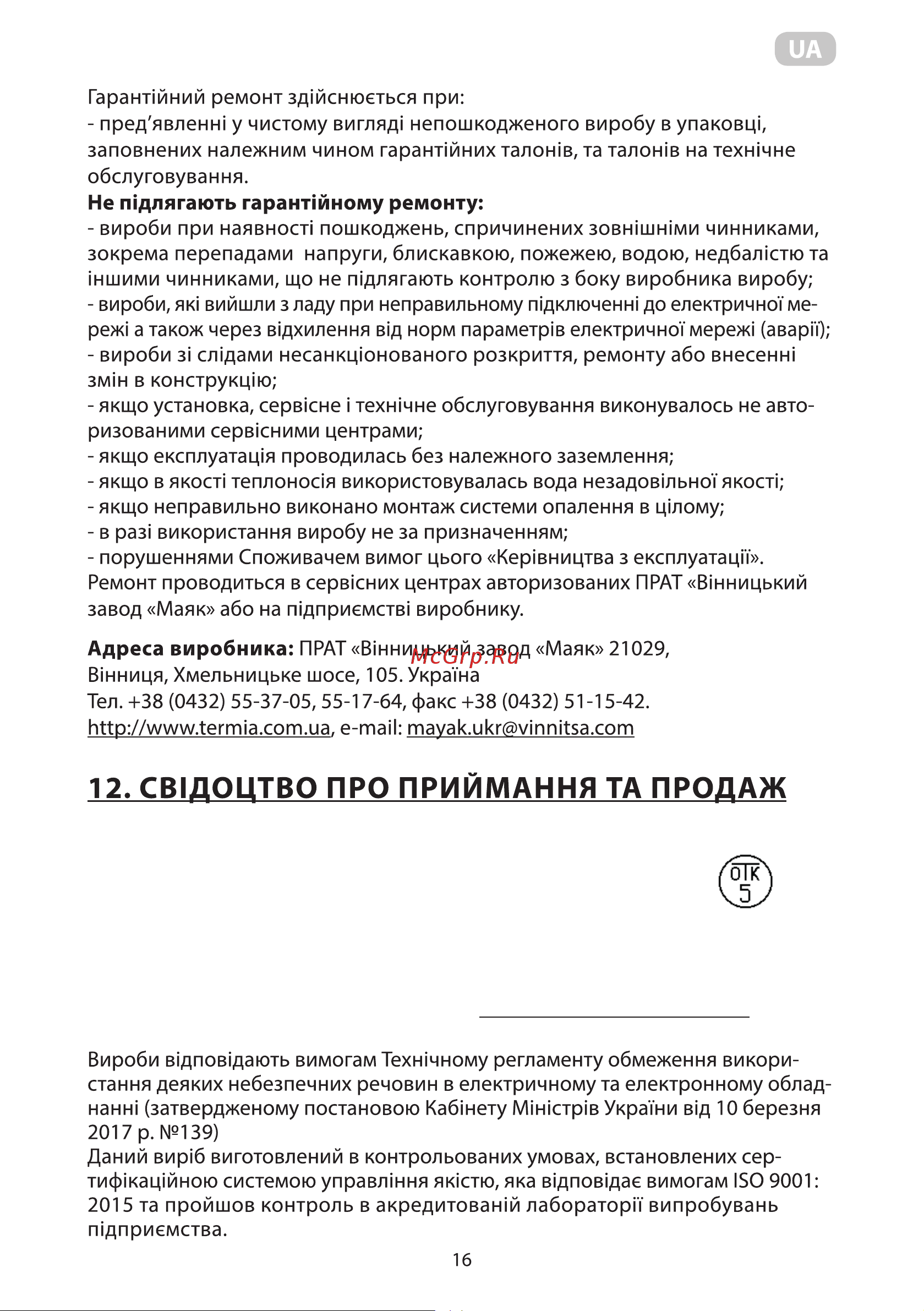

Ardesto EHB-12 [16/22] ____________________________
![Ardesto EHB-12 [16/22] ____________________________](/views2/1850144/page16/bg10.png)
10
Умовою безкоштовного гарантійного обслуговування виробу є дотримання
Споживачем правил монтажу, експлуатації і технічного обслуговування, які
викладені в даному керівництві.
Гарантійний ремонт здійснюється при:
- пред’явленні у чистому вигляді непошкодженого виробу в упаковці, заповнених
належним чином гарантійних талонів, та талонів на технічне обслуговування.
Не підлягають гарантійному ремонту:
- вироби при наявності пошкоджень, спричинених зовнішніми чинниками, зокрема
перепадами напруги, блискавкою, пожежею, водою, недбалістю та іншими чинниками, що
не підлягають контролю з боку виробника виробу;
- вироби, які вийшли з ладу при неправильному підключенні до електричної мережі а
також через відхилення від норм параметрів електричної мережі (аварії);
- вироби зі слідами несанкціонованого розкриття, ремонту або внесенні змін в конструкцію;
- якщо установка сервісне і технічне обслуговування виконувалось не
авторизованими сервісними центрами;
- якщо експлуатація проводилась без належного заземлення;
- якщо в якості теплоносія використовувалась вода незадовільної якості;
- якщо неправильно виконано монтаж системи опалення в цілому;
- в разі використання виробу не за призначенням;
- порушеннями Споживачем вимог цього «Керівництва з експлуатації».
Ремонт проводиться в сервісних центрах авторизованих ПРАТ «Вінницький завод
«Маяк» або на підприємстві виробнику.
Адреса виробника:
ПРАТ «Вінницький завод «Маяк» 21029, Вінниця, Хмельницьке шосе, 105. Україна
Тел. +38 (0432) 55-37-05, 55-17-64, факс +38 (0432) 51-15-42.
http://www.termia.com.ua
e-mail: mayak.ukr@vinnitsa.com
12. СВІДОЦТВО ПРО ПРИЙМАННЯ ТА ПРОДАЖ
Котел опалювальний проточний КОП ________________________________
(умовне позначення)
відповідає вимогам ТУ У 29.7-14307771-010:2009.
Дата випуску_________________ Штамп ВТК
(клеймо приймальника)
Продано ____________________ Дата продажу ______________________
(назва підприємства торгівлі)
Перевірений, без механічних ушкоджень, упакований товар отримав.
Прийнятність гарантійних зобов’язань підтверджую
____________________________
(підпис покупця)
Вироби відповідають вимогам Технічному регламенту обмеження використання
деяких небезпечних речовин в електричному та електронному обладнанні
(затвердженому постановою Кабінету Міністрів України від 10 березня 2017 р. №139)
Даний виріб виготовлений в контрольованих умовах, встановлених сертифікаційною
системою управління якістю, яка відповідає вимогам ISO 9001: 2015 та пройшов контроль
в акредитованій лабораторії випробувань підприємства.
Схеми електричні принципові котлів Економ
М1 - Насос циркуляційний RS 15/4-3 PR 130-9
К1…К3 – Реле 30А, 230 В
H1, H2 – Індикатор NIC 07 250V T 150
SK2 - Термообмежувач 100°C 16A/250В
SK3 - Капілярний термостат 80°C 16 А 250 В
КОП 4,5 (н/бн): Е1–Блок ТЕН 4,5 кВт (3х1,5 кВт)
КОП 6,0 (н/бн): Е1–Блок ТЕН 6,0 кВт (3х2,0 кВт)
КОП 9,0 (н/бн): Е1–Блок ТЕН 9,0 кВт (3х3,0 кВт)
КОП12,0(н/бн): Е1–Блок ТЕН12,0 кВт (3х4,0 кВт)
КОП15,0(н/бн): Е1–Блок ТЕН 15,0 кВт (3х5,0 кВт)
Напруга живлення 230 В
A1
КОП 12,0 (н) Е (3х400 В) N; КОП 12,0 (бн) Е (3х400 В) N
КОП 15,0 (н) Е (3х400 В) N; КОП 15,0 (бн) Е (3х400 В) N
КОП ,3,2 (н) Е 230 В КОП 3,2 (бн) Е 230 В
Е1 – Блок ТЭН 3,2 кВт(1х3,2 кВт)
КОП 4,5 (н) Е 230В/(3х400В) N
КОП 6,0 (н) Е 230В/(3х400В) N
КОП6,0(н)Е
230В/(3х400В)
КОП 6,0 (бн) Е 230В/(3х400В)
КОП 4,5 (бн) Е 230В/(3х400В) N
КОП 6,0 (бн) Е 230В/(3х400В) N
КОП 9,0 (н) Е (3х400В) N
КОП 9,0 (бн) Е (3х400В) N
